I dette emne beskrives delene i følgende finisherenheder:
Stabler/hæfteenhed
Foldeenhed
Opsamlingsbakke til langt ark
Forbindelsesenhed og adapter til efterbehandler for DFD (Document Finishing Device)
Der er to konfigurationer af standard-stabler/hæfteenheder: Stabler/hæfteenheden med brochureenhed (Booklet Finisher-AF ) og uden en brochureenhed (Staple Finisher-AF ). Brochureenhed folder og hæfter brochurer. Begge konfigurationer af finisheren muliggør brug af den valgfri hulleenhed, som kan lave to, tre eller fire huller i udskrifterne.
Infopanelet på kontrolpanelet viser status for hæfteklammepatronerne. Når farven på ikonet for hæfteenheden er orange eller rødt, skal hæfteklammepatronen udskiftes.

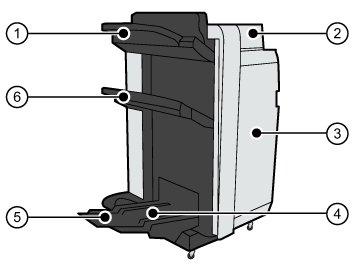

Stabler/hæfteenhed med brochureenhed (ekstern visning)

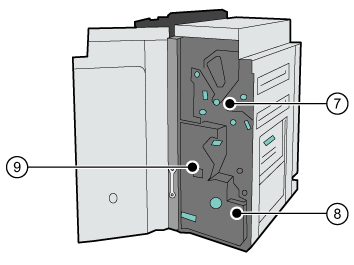

Stabler/hæfteenhed med brochureenhed (intern visning) |

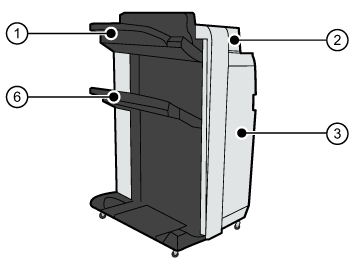

Stabler/hæfteenhed uden brochureenhed (ekstern visning)

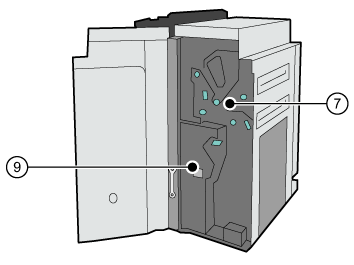

Stabler/hæfteenhed uden brochureenhed (intern visning) |
|
Beskrivelse stabler/hæfteenhed |
|
|---|---|
|
1 |
Den øverste bakke til at indsamle færdige udskrifter: styrene sørger for korrekt placering af udskrifterne. |
|
2 |
Topdæksel til at give adgang til området for at hjælpe et papirstop |
|
3 |
Frontdæksel til det område, hvor du udskifter hæfteklammepatronerne, afhjælper papirstop eller fastklemte hæfteklammer |
|
4 |
Brochurebakke til at opsamle brochurer |
|
5 |
Ekstra brochurebakke til at opsamle store brochurer |
|
6 |
Den nederste bakke til at indsamle færdige udskrifter: styrene sørger for korrekt placering af udskrifterne. |
|
7 |
Kanthulningsbakke til at opsamle hulpapiret |
|
8 |
Bakke til hæfteaffald til at opsamle hæfteaffald |
|
9 |
Ryghæftningsenhed til at give adgang til området, hvor du udskifter hæfteklammepatronerne, afhjælper et papirstop eller et hæftestop i en ryghæftningsenhed |
Foldeenheden (Paper Folding Unit-K ) kan folde udskrifterne på forskellige måder: Z-foldet, trefoldet ind, halvt foldet, trefoldet ud og parallelt foldet.

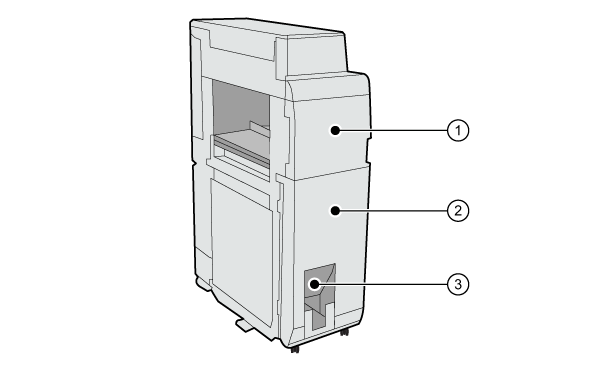

Foldeenhed|
Beskrivelse af foldeenhed |
|
|---|---|
|
1 |
Frontdæksel til det område, hvor der er opstået et papirstop |
|
2 |
Foldeenhed, som du kan trække ud for at afhjælpe et papirstop |
|
3 |
Udgangsåbning, hvor udskrifterne, der er trefoldet indad, trefoldet udad eller parallel foldning, outputtes  BEMÆRK
Udskrifterne, der er z-foldet eller halvt foldet, outputtes til outputakken på finisheren. |
Når du udskriver på lange ark, skal du vedhæfte den lange arkbakke til stableren/hæfteren.

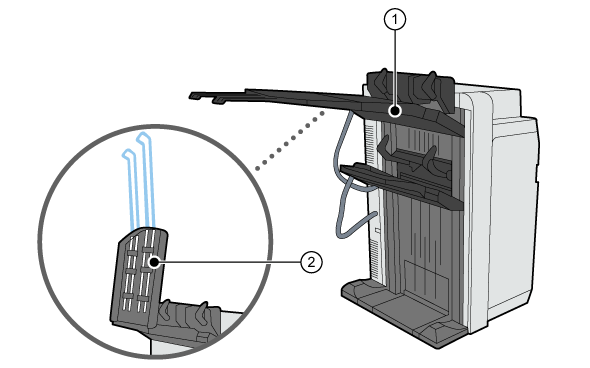

Opsamlingsbakke til langt ark|
Beskrivelse af opsamlingsbakke til langt ark |
|
|---|---|
|
1 |
Outputbakke til lange ark |
|
2 |
Forlængelsen til outbakken til lange ark til at understøtte lange ark |
DFD (Document Finishing Device) er en ekstern finisher fra tredjepart, f.eks. en brochureenhed eller en perforeringsenhed.

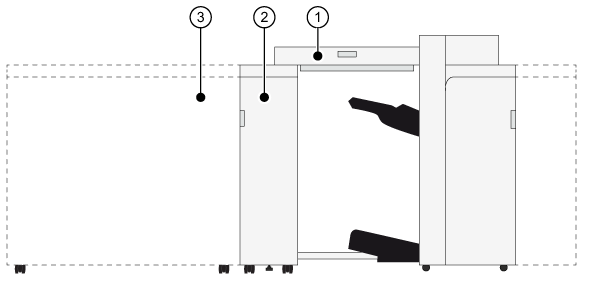

Bro og finisheradapter|
Beskrivelse |
|
|---|---|
|
1 |
Bro (Finisher Bridge-A ) for at forbinde adapteren til efterbehandler til stableren/hæfteenheden |
|
2 |
Adapter til finisheren (DFD Adapter-B ) til tilslutning af DFD til forbindelsesenheden |
|
3 |
DFD til afslutning af udskrifter. |
