In dit onderwerp worden de onderdelen van de volgende afwerkstations beschreven:
Stapeleenheid/nieter
Vouweenheid
Vanglade lange vellen
Brug en adapter voor afwerkingseenheid voor DFD
Er zijn twee configuraties voor de standaard stapeleenheid/nieter: de stapeleenheid/nieter met boekjesmaker (Booklet Finisher-AF ) en zonder boekjesmaker (Staple Finisher-AF ). Met de boekjesmaker worden boekjes gevouwen en geniet. Beide afwerkconfiguraties kunnen worden gebruikt met de optionele ponseenheid om twee, drie of vier gaten te ponsen in de afgedrukte uitvoer.
Op het dashboard van het bedieningspaneel wordt de status van de nietpatronen weergegeven. Wanneer de kleur van het nietjespictogram oranje of rood is, moet de nietpatroon worden vervangen.
Stapeleenheid/nieter met boekjesmaker is offline (extern aanzicht).

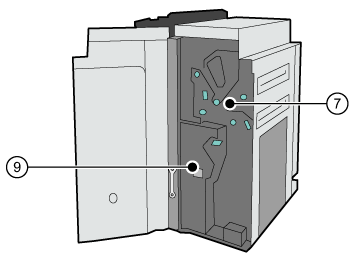

Stapeleenheid/nieter met boekjesmaker is offline (intern aanzicht). |
Stapeleenheid/nieter zonder boekjesmaker is offline (extern aanzicht).
Stapeleenheid/nieter zonder boekjesmaker is offline (intern aanzicht). |
|
Beschrijving van stapeleenheid/nieter |
|
|---|---|
|
1 |
Bovenste lade voor het verzamelen van afgeronde uitvoer; door de geleiders wordt de afgedrukte uitvoer correct geplaatst. |
|
2 |
Bovenste klep voor toegang tot het papierpad om een papierstoring te verhelpen |
|
3 |
Voorste klep voor toegang tot de ruimte waar u nietpatronen vervangt of een papierstoring of nietjesstoring verhelpt |
|
4 |
Boekjeslade waarin boekjes worden verzameld |
|
5 |
Hulplade voor boekjes waarin grote boekjes worden verzameld |
|
6 |
Onderste lade voor het verzamelen van afgeronde uitvoer; door de geleiders wordt de afgedrukte uitvoer correct geplaatst. |
|
7 |
Ponsafvallade waarin het ponsafval wordt verzameld. |
|
8 |
Nietafvallade waarin het nietafval wordt verzameld. |
|
9 |
Rugnieteenheid voor toegang tot de ruimte waar u nietpatronen vervangt of een papierstoring of nietjesstoring verhelpt |
De vouweenheid (Paper Folding Unit-K ) vouwt de afgedrukte uitvoer op diverse manieren: Z-vouw, middenvouw, wikkelvouw, zigzagvouw en parallelvouw.
Vouweenheid|
Beschrijving van vouweenheid |
|
|---|---|
|
1 |
Voorklep voor toegang tot het papierpad wanneer er een papierstoring optreedt. |
|
2 |
Vouwunit die u eruit kunt trekken om een papierstoring te verhelpen |
|
3 |
Uitvoerlade waar de geprint uitvoer wordt gevouwen in wikkelvouw, zigzagvouw of parallelvouw  OPMERKING
De geprinte uitvoer met z-vouw of halve vouw wordt uitgevoerd in de uitvoerlade van de afwerker. |
Wanneer u op lange vellen wilt afdrukken, bevestigt u de vanglade voor lange vellen aan de stapeleenheid/nieteenheid.
Vanglade lange vellen|
Beschrijving vanglade lange vellen |
|
|---|---|
|
1 |
Vanglade lange vellen |
|
2 |
Uitbreidingslade voor lange vellen om lange vellen te ondersteunen |
De DFD (Document Finishing Device; apparaat voor documentafwerking) is een extern afwerkstation van derden, zoals een boekjesmaker of een perforator.
Adapter voor afwerkstation en brug|
Omschrijving |
|
|---|---|
|
1 |
Brug (Finisher Bridge-A ), hiermee sluit u de adapter van het afwerkstation aan op de stapeleenheid/nieter. |
|
2 |
Adapter voor afwerkingseenheid (DFD Adapter-B ) om de DFD te verbinden met de brug. |
|
3 |
DFD om afgedrukte uitvoer af te werken |
