Korygowanie przesunięć kolorów lub perełkowania w nośnikach

Podczas drukowania na niektórych nośnikach mogą pojawić się przesunięcia kolorów lub zjawisko perełkowania. Można to skorygować zgodnie z poniższą procedurą.

Procedura

1. Dotknij opcji [System]  → [Nośniki] .

2. Wybierz nośnik z katalogu nośników.

3. Dotknij [Optymalizacja].

4. Dotknij procedury [Określ napięcie drugorzędnego zespołu przenoszenia] .

5. Wybierz opcję [Wąski zakres] w polu [Wybierz zakres wartości parametru] , aby wydrukować niewielki zakres powierzchni z parametrami napięcia wtórnego transferu.

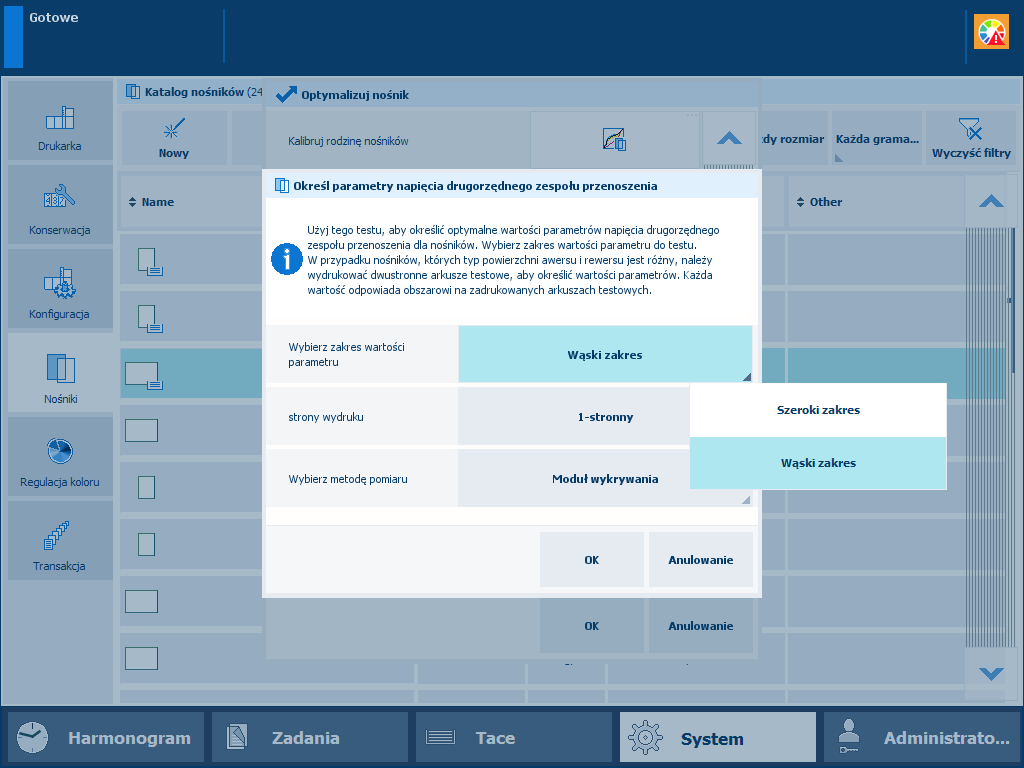

   Zakres wartości parametrów

6. Jeśli typ powierzchni przedniej strony różni się od tylnej, wybierz opcję [2-stronny] w polu [strony wydruku].

7. Wybierz metodę pomiaru: [Ręcznie] lub [Moduł wykrywania] (jeśli występuje).

   UWAGA

   Moduł wykrywania wykonuje tę procedurę automatycznie. Mierzy wykresy testowe i automatycznie dostosowuje parametry „napięcia wtórnego transferu”.

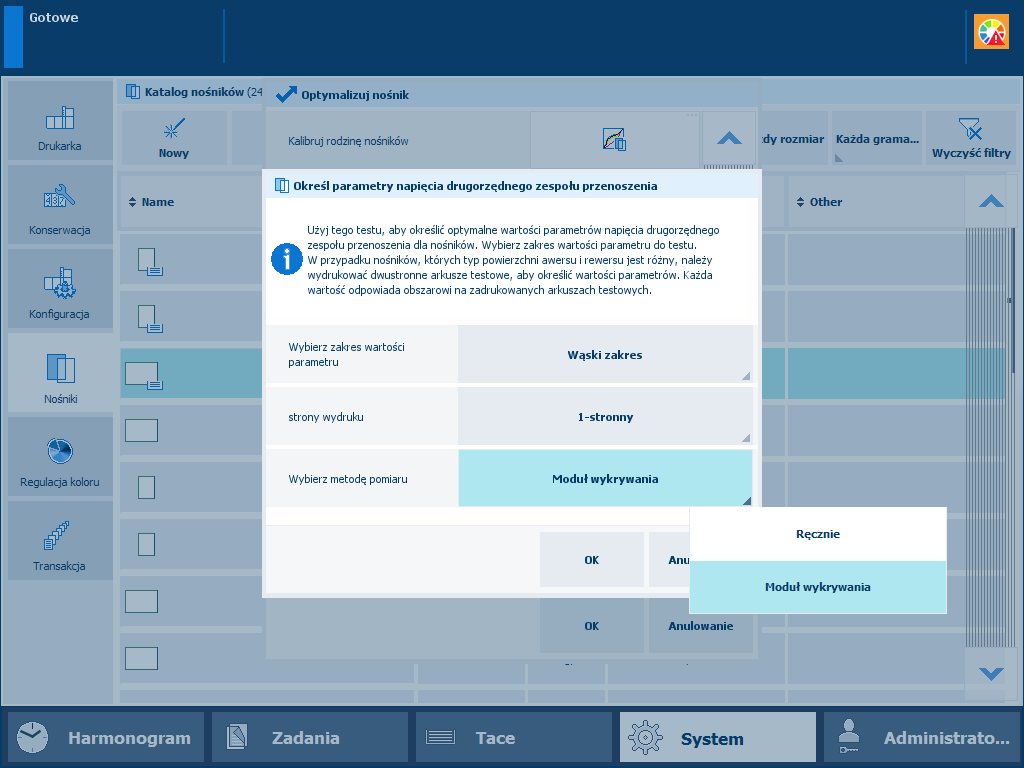

   Metoda pomiaru

8. Dotknij [OK].

   Jeśli użyto modułu wykrywania, procedura została wykonana i można kontynuować drukowanie. Jeśli moduł wykrywania nie był używany, przejdź do następnych kroków.

9. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterującym.

   1. Sprawdź wykresy testowe.

      Bieżące wartości parametrów napięcia wtórnego transferu są drukowane w innym kolorze.

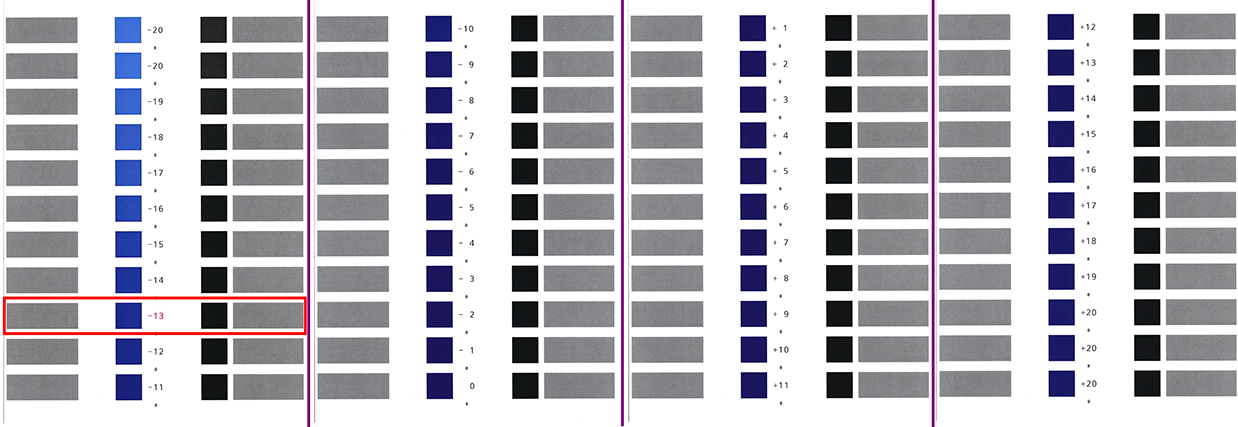

      Przykład wykresów testowych (szeroki zakres powierzchni, A3, 1-stronne)

      Powyższy rysunek przedstawia aktualną wartość parametru napięcia wtórnego transferu 0. Powierzchnia z optymalną jakością druku to -13.

   2. Zidentyfikuj powierzchnie, które mają optymalną jakość druku.

      Gdy seria powierzchni wykazuje optymalną jakość druku, przyjmij wartość środkową.

      Jeśli powierzchnie nie zapewniają optymalnej jakości druku, dotknij opcji [Koniec] i powtórz procedurę z opcją [Szeroki zakres].

      W przypadku drukowania 2-stronnych wykresów testowych należy sprawdzić przednią i tylną stronę.

      Na przedniej stronie wykresów pomiędzy wartościami znajduje się pojedynczy symbol gwiazdki (*). Na tylnej stronie wykresów pomiędzy wartościami znajdują się dwa symbole gwiazdki (**). Bieżące wartości parametrów są drukowane w innym kolorze.

   3. Zapamiętaj wartości parametrów powierzchni z optymalną jakością druku. W tym przykładzie: -13.

   4. Dotknij opcji [Koniec], aby zamknąć kreatora.

      Wybierz parametr [Szeroki zakres] w polu [Wybierz zakres wartości parametru], aby wydrukować szeroki zakres powierzchni z parametrami napięcia wtórnego transferu.

10. Przejdź do: [Parametry strony przedniej]  → [Napięcie drugorzędnego zespołu przenoszenia] .

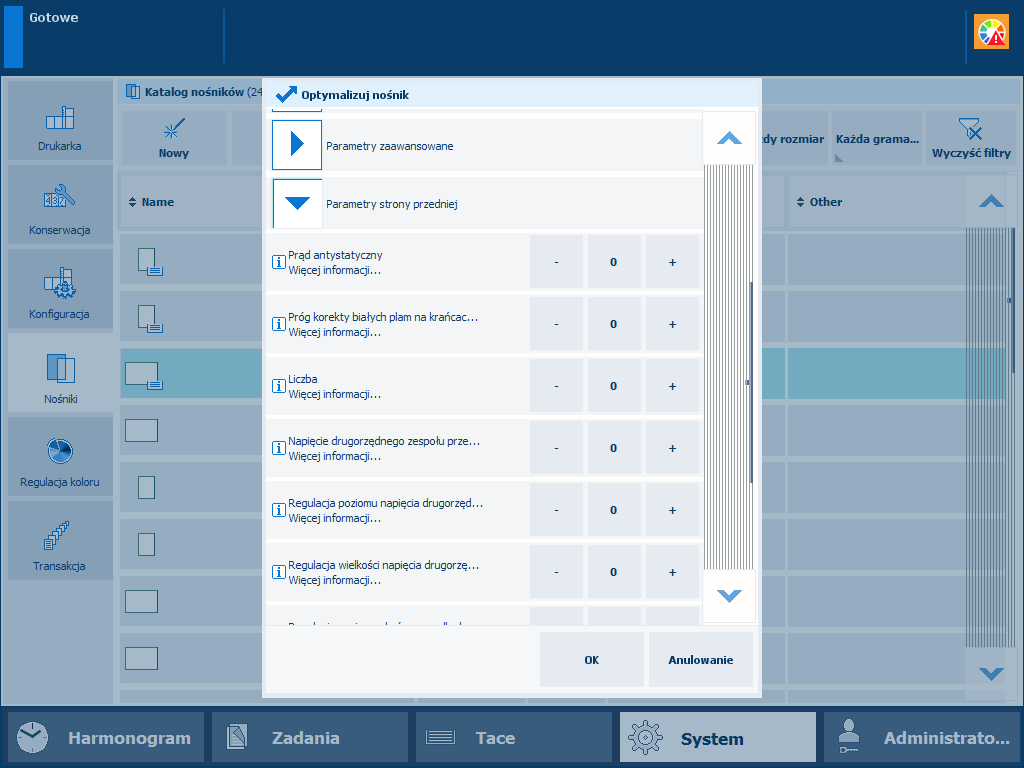

    Wartość parametru napięcia wtórnego transferu strony przedniej

11. Wprowadź określoną wartość parametru. W tym przykładzie: -13.

12. Przejdź do: [Parametry strony tylnej]  → [Napięcie drugorzędnego zespołu przenoszenia] .

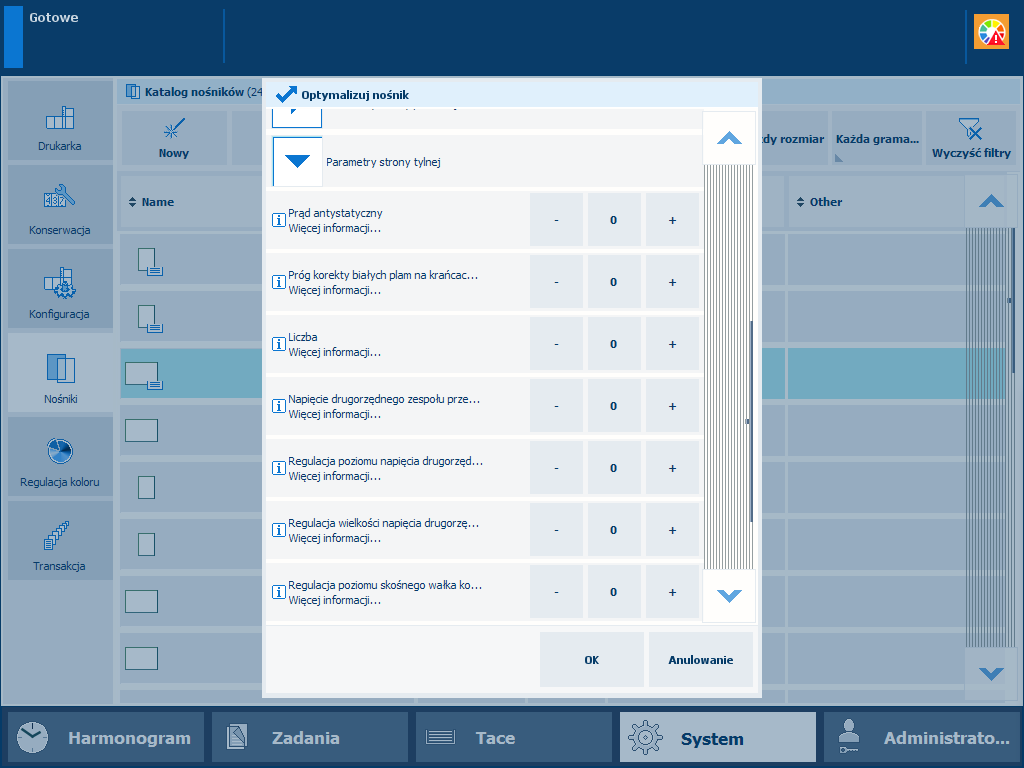

    Wartość parametru napięcia wtórnego transferu strony tylnej

13. Wprowadź określoną wartość parametru. W tym przykładzie: -13.

14. Dotknij [OK] , aby zapisać określone wartości parametrów napięcia wtórnego transferu.

    WAŻNE

    W przypadku wykonania procedury [Określ napięcie drugorzędnego zespołu przenoszenia] bez kliknięcia przycisku [OK] określone wartości parametrów nie są używane.

Wynik

Po ponownym wykonaniu procedury [Określ napięcie drugorzędnego zespołu przenoszenia] nowe wartości parametrów napięcia wtórnego transferu zostaną wydrukowane w innym kolorze.

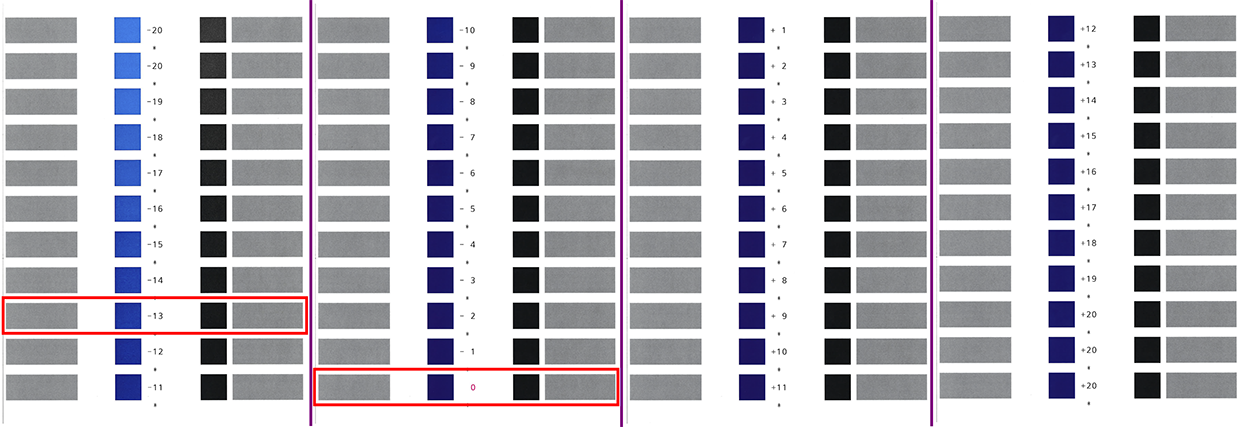

Przykład wykresów testowych (szeroki zakres powierzchni, A3, 1-stronne), gdzie bieżąca wartość parametru wynosi 0
