Korriger fargeforskyvning eller marmorering for medier

I utskrifter av noen medier kan det oppstå fargeforskyvning eller marmorering. Du kan korrigere dette med fremgangsmåten nedenfor.

Før du begynner

  1. Kalibrere skriveren.

  2. Kalibrere mediegruppen.

Prosedyre

  1. Trykk på [System]  → [Medier].

  2. Velg mediet fra mediekatalogen.

  3. Trykk på [Optimalisere].

  4. Trykk på [Fastslå sekundær overføringsspenning] -prosedyren.

  5. Velg [Lite område] i feltet [Velg parameterverdiområde] for å skrive ut et lite område med korrekturskjema med parameterne for sekundær overføringsspenning.

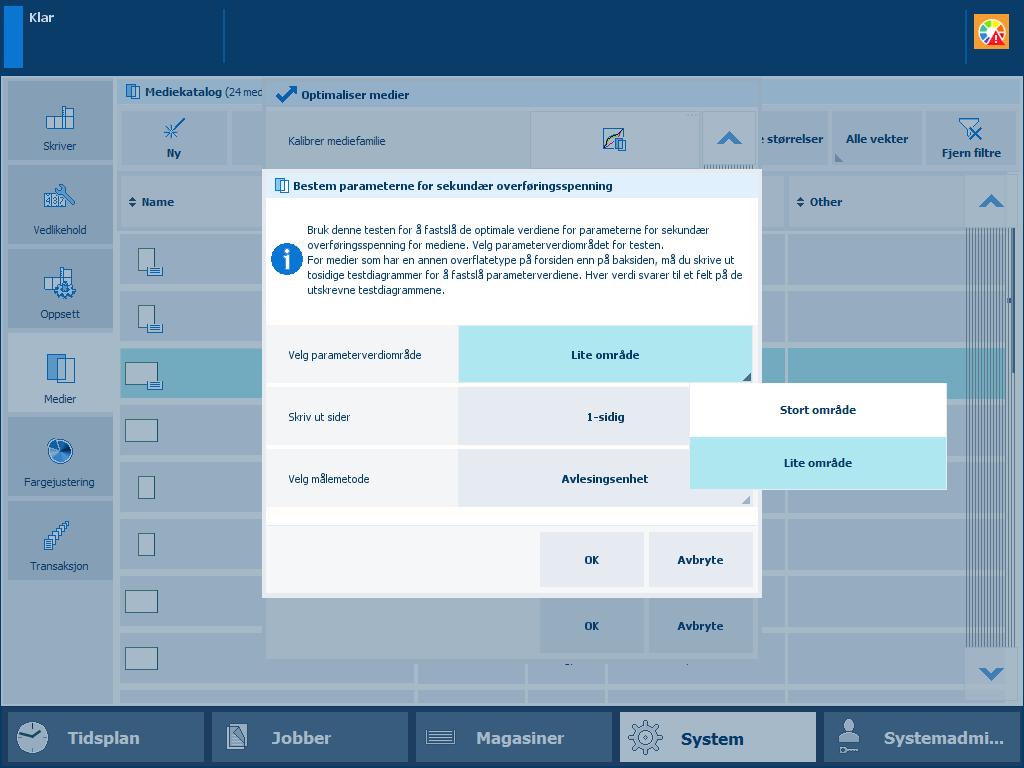

    Parameterverdiområde
  6. Velg [2-sidig] i feltet [Skriv ut sider] når overflatetypen på forsiden er forskjellig fra baksiden.

  7. Velg målemetoden: [Manuell] eller [Avlesingsenhet] (hvis tilgjengelig).

    MERK

    Sensorenheten utfører prosedyren automatisk. Den måler testdiagrammene og justerer parameterne for "Sekundær overføringsspenning" automatisk.

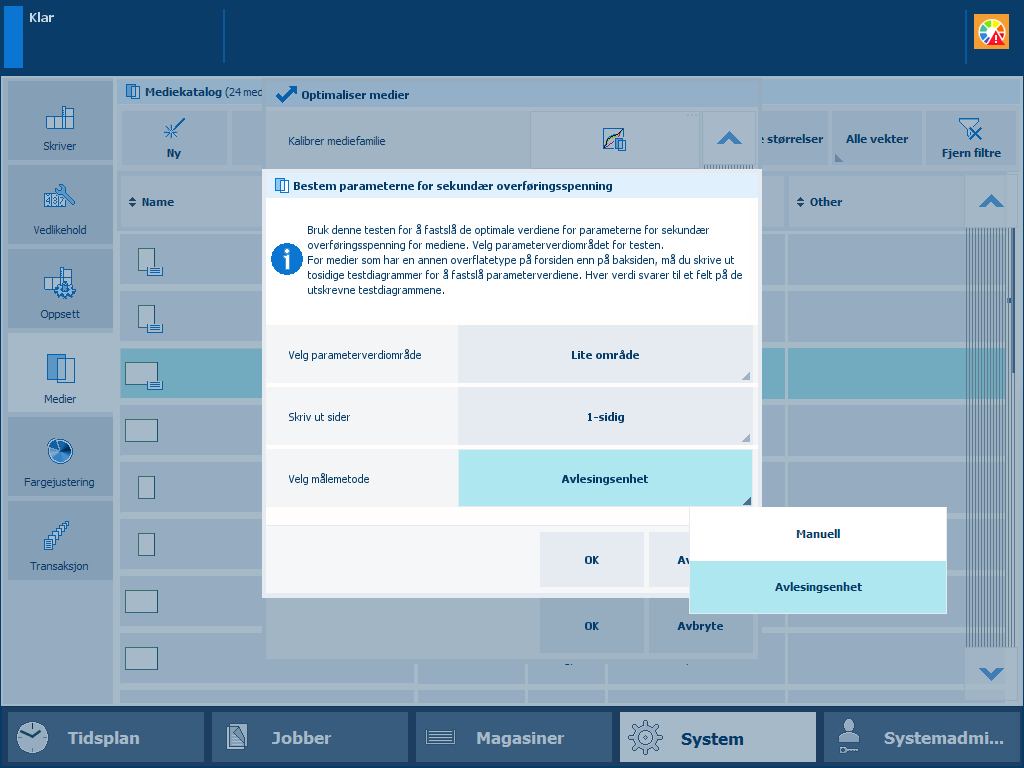

    Målemetode
  8. Trykk på [OK].

    Hvis sensorenheten ble brukt, er prosedyren nå utført og du kan fortsette å skrive ut. Hvis sensorenheten ikke ble brukt, fortsetter du med neste trinn.

  9. Følg instruksjonene på kontrollpanelet.

    1. Ta testdiagrammene.

      De gjeldende verdiene for parameterne for sekundær overføringsspenning skrives ut i en annen farge.

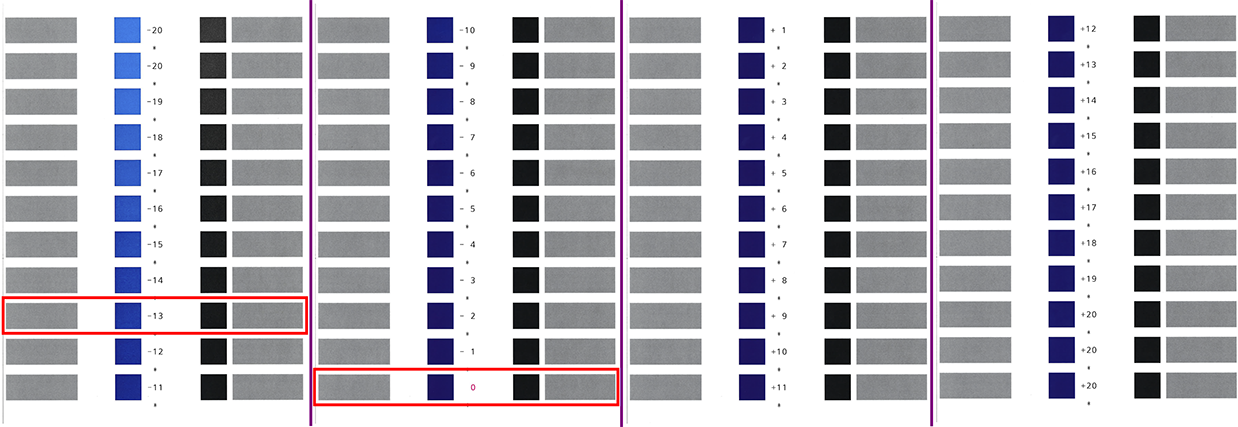

      Eksempel på testdiagrammer (bredt område med korrekturskjema, A3, 1-sidig)

      I figuren ovenfor er den gjeldende verdien for parameteren for sekundær overføringsspenning 0. Korrekturskjemaet med optimal utskriftskvalitet er -13.

    2. Identifiser korrekturskjemaene med optimal utskriftskvalitet.

      Når en serie med korrekturskjemaer viser optimal utskriftskvalitet, tar du mellomverdien.

      Når korrekturskjemaene ikke viser optimal utskriftskvalitet, trykker du på [Fullføre] og gjentar prosedyren med [Stort område].

      Når du har skrevet ut tosidige testdiagrammer, undersøker du forsiden og baksiden.

      Forsidediagrammene viser et enkelt asterisk-symbol (*) mellom verdiene. Baksidediagrammene viser to asterisk-symboler (**) mellom verdiene. De gjeldende parameterverdiene skrives ut i en annen farge.

    3. Husk parameterverdiene for korrekturskjemaet med optimal utskriftskvalitet. I dette eksemplet: -13.

    4. Trykk på [Fullføre] for å lukke veiviseren.

      Velg parameteren [Stort område] i feltet [Velg parameterverdiområde] for å skrive ut et bredt område med korrekturskjema med parameterne for sekundær overføringsspenning.

  10. Gå til: [Forsideparametere]  → [Spenning for sekundær overføring].

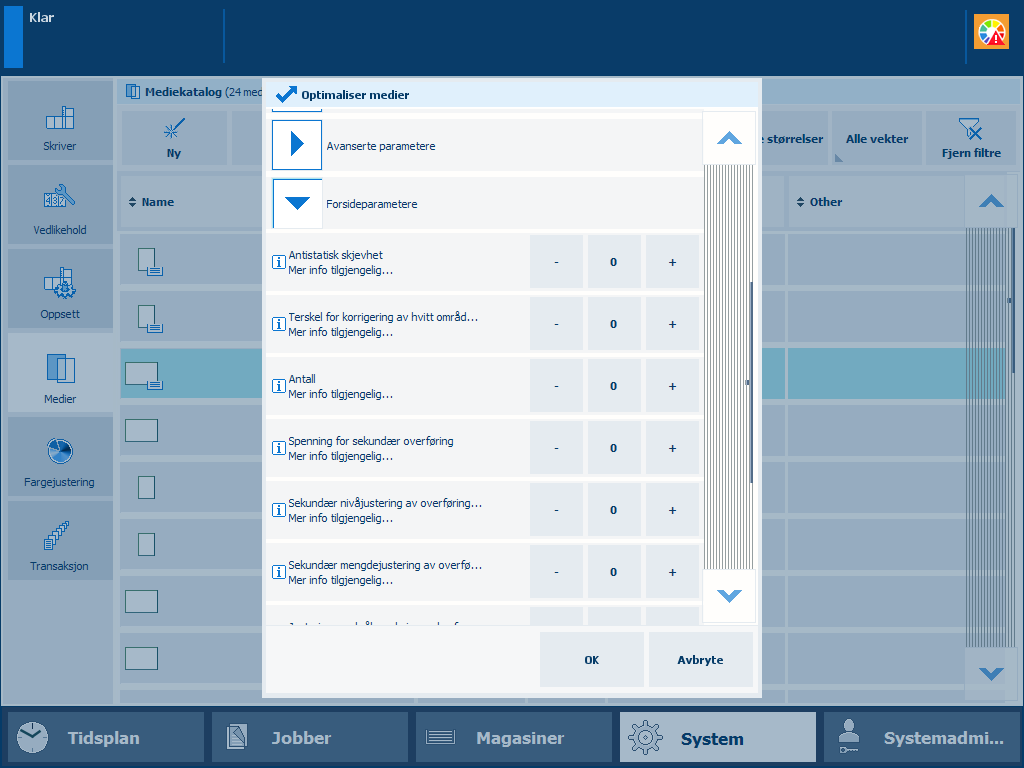

    Parameterverdi for sekundær overføringsspenning på forsiden
  11. Skriv inn den bestemte parameterverdien. I dette eksemplet: -13.

  12. Gå til: [Baksideparametere]  → [Spenning for sekundær overføring].

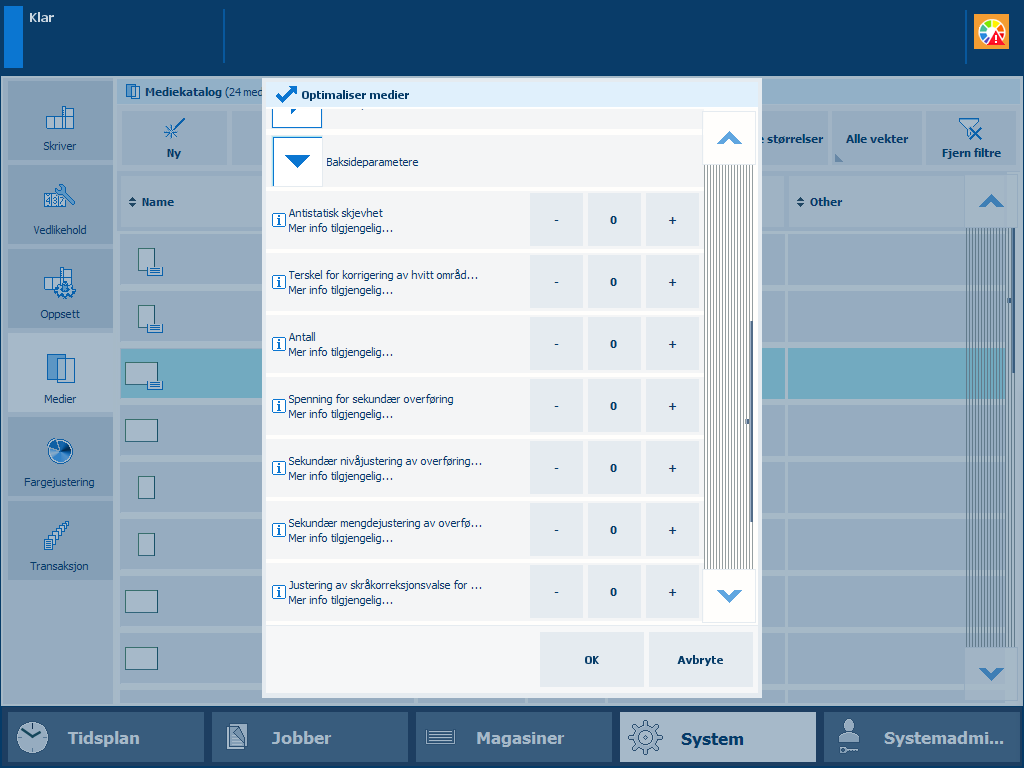

    Parameterverdi for sekundær overføringsspenning på baksiden
  13. Skriv inn den bestemte parameterverdien. I dette eksemplet: -13.

  14. Trykk på [OK] for å lagre de angitte verdiene for parameterne for sekundær overføringsspenning.

    VIKTIG

    Når du utfører [Fastslå sekundær overføringsspenning] -prosedyren uten å klikke på [OK], brukes ikke de angitte parameterverdiene.

utskriftsresultatet

Når du utfører [Fastslå sekundær overføringsspenning] -prosedyren på nytt, skrives de nye angitte verdiene for parameterne for sekundær overføringsspenning ut i en annen farge.

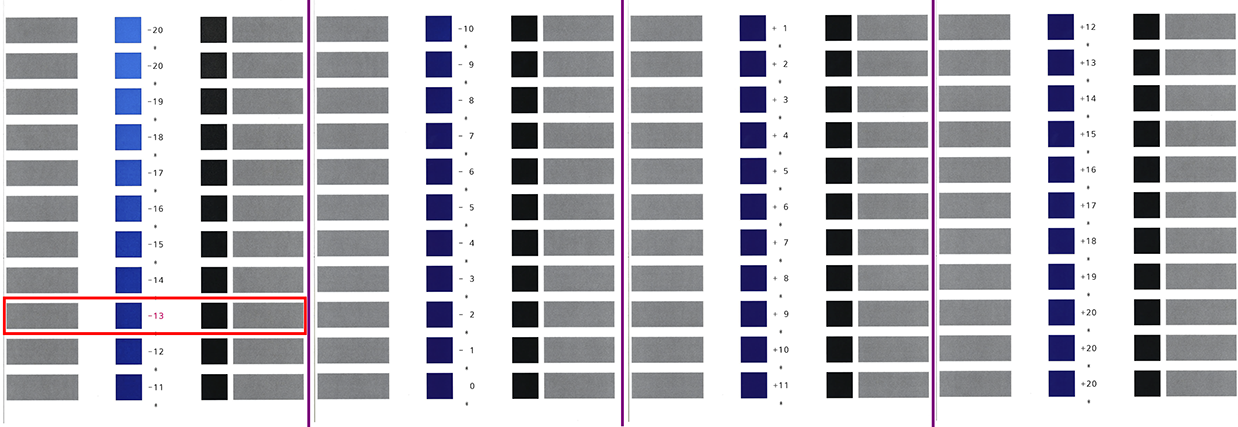

Eksempel på testdiagrammer (bredt område med korrekturskjema, A3, 1-sidig) der den gjeldende parameterverdien er 0
