メディアの色ずれや斑点の修正

一部メディアのプリントでは、色ずれや斑点が生じる恐れがあります。。以下の手順で修正できます。

始める前に

  1. プリンタのキャリブレーション。

  2. メディアファミリーのキャリブレーション。

手順

  1. [システム]  → [用紙]をタッチします。

  2. メディアカタログからメディアを選択します。

  3. [最適化] をタッチします。

  4. [2次転写電圧調整チャートの出力] 手順をタッチします。

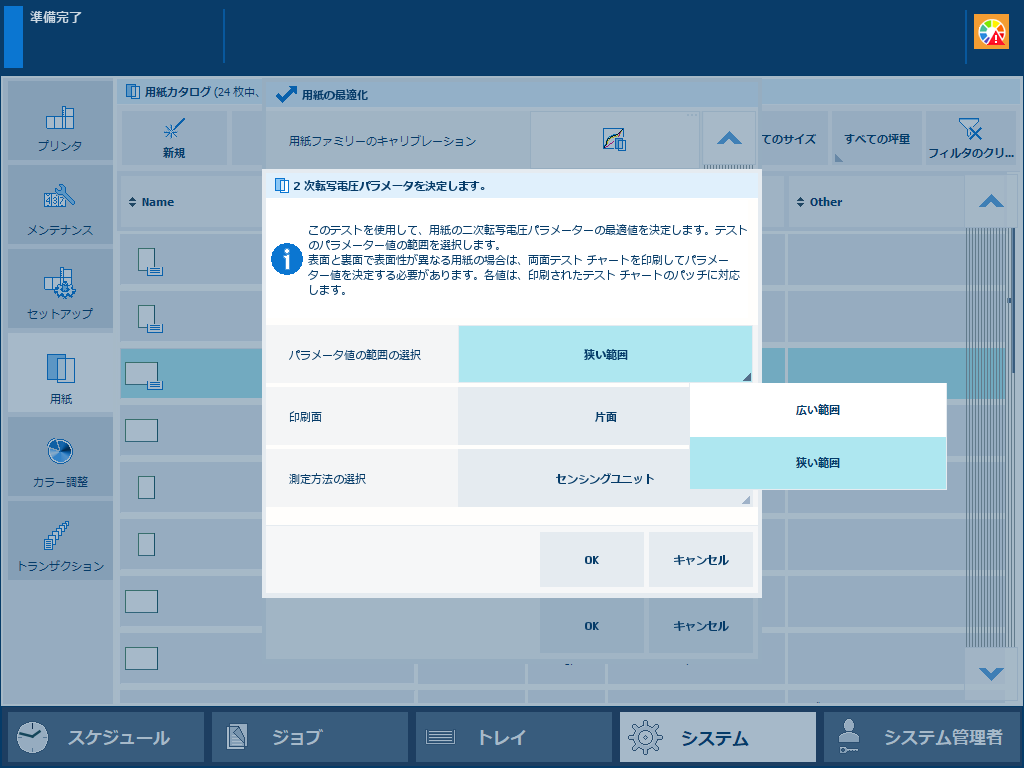

  5. [狭い範囲] を[パラメータ値の範囲の選択] フィールドで選択すると、二次転写電圧パラメータで小範囲パッチが印刷されます。

    パラメータ値範囲
  6. 表側と裏側の表面タイプが異なる場合、 [印刷面] フィールドで [両面] を選択します。

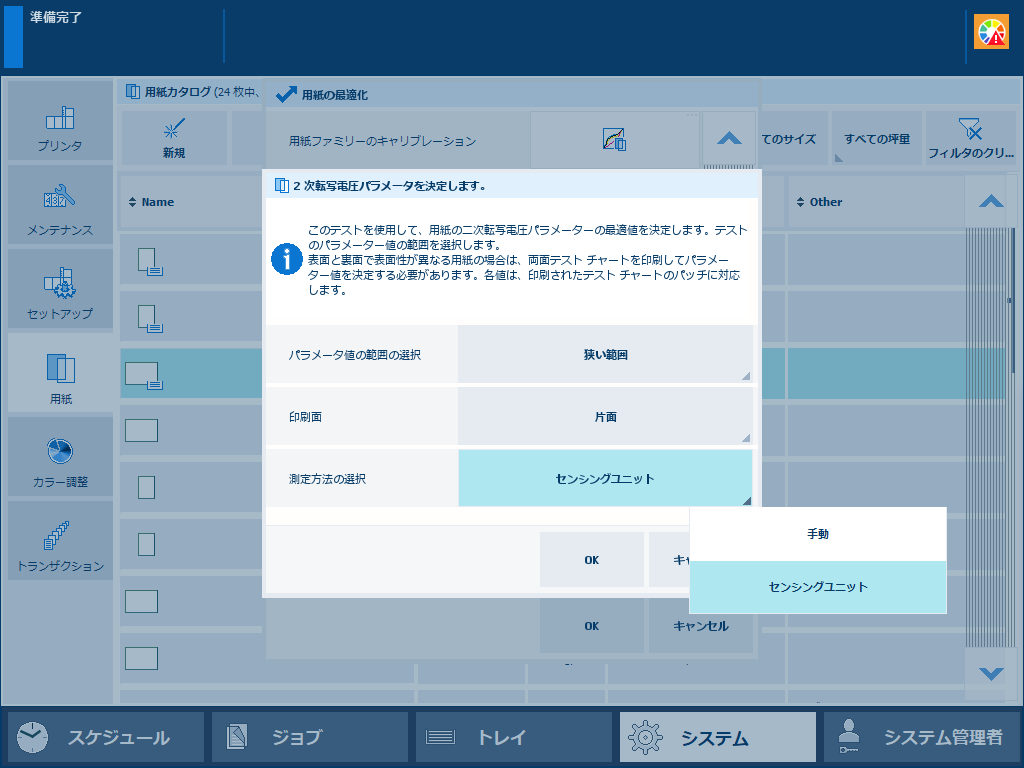

  7. 測定方法を選択します。[手動] または [センシングユニット] (ある場合)。

    メモ

    センサーユニットが自動的に手順を実行します。テストチャートを測定し、「二次転写電圧」パラメーターを自動的に調整します。

    測定方法
  8. [OK] をタッチします。

    センサーユニットを使用した場合は、これで手順が実行され、印刷を続行できます。センサーユニットを使用しない場合は、次のステップに進んでください。

  9. 画面に表示された指示に従ってください。

    1. 検査表を手に取ります。

      二次転写電圧パラメータの現在値は、異なる色で印刷されます。

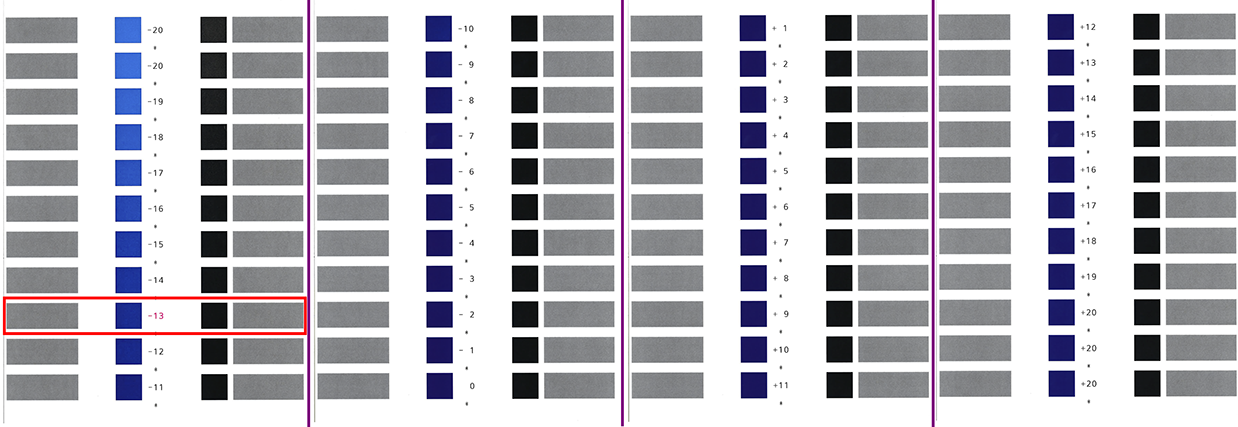

      テストチャート例(幅広いパッチ、A3、片面)

      上図は、二次転写電圧パラメータ0の電流値です。最適な印刷品質のパッチは-13です。

    2. 最適な印刷品質のパッチを指定します。

      一連のパッチが最適な印刷品質を示している場合、中間の値を取ります。

      パッチが最適な印刷品質を示さない場合は、 [完了] をタッチし、 [広い範囲] オプションで手順をやり直してください。

      両面印刷したテストチャートは、表面と裏面を調べます。

      表側チャートには、数値の間にアスタリスク記号(*)が1つ表示されます。裏側のチャートには、数値の間に2つのアスタリスク記号(**)が表示されます。現在のパラメータ値が別の色で印刷されます。

    3. 最適な印刷品質のパッチパラメータ値を覚えておいてください。この例では、次のようになります。-13.

    4. [完了] をタッチして画面を閉じます。

      [パラメータ値の範囲の選択] フィールドで[広い範囲] パラメータを選択し、二次転写電圧パラメータの幅広いパッチを印刷します。

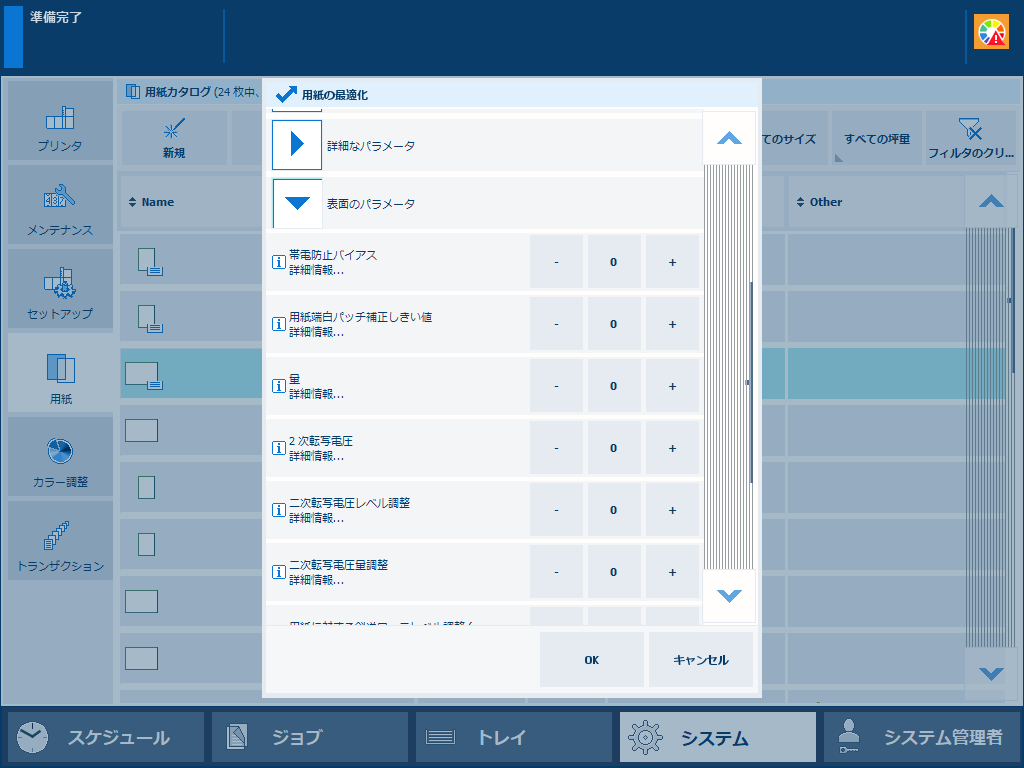

  10. 以下のセクションへ進みます: [表面のパラメータ]  → [2 次転写電圧].

    表面2次側伝達電圧パラメータ値
  11. 決定したパラメータ値を入力します。この例では、次のようになります。-13.

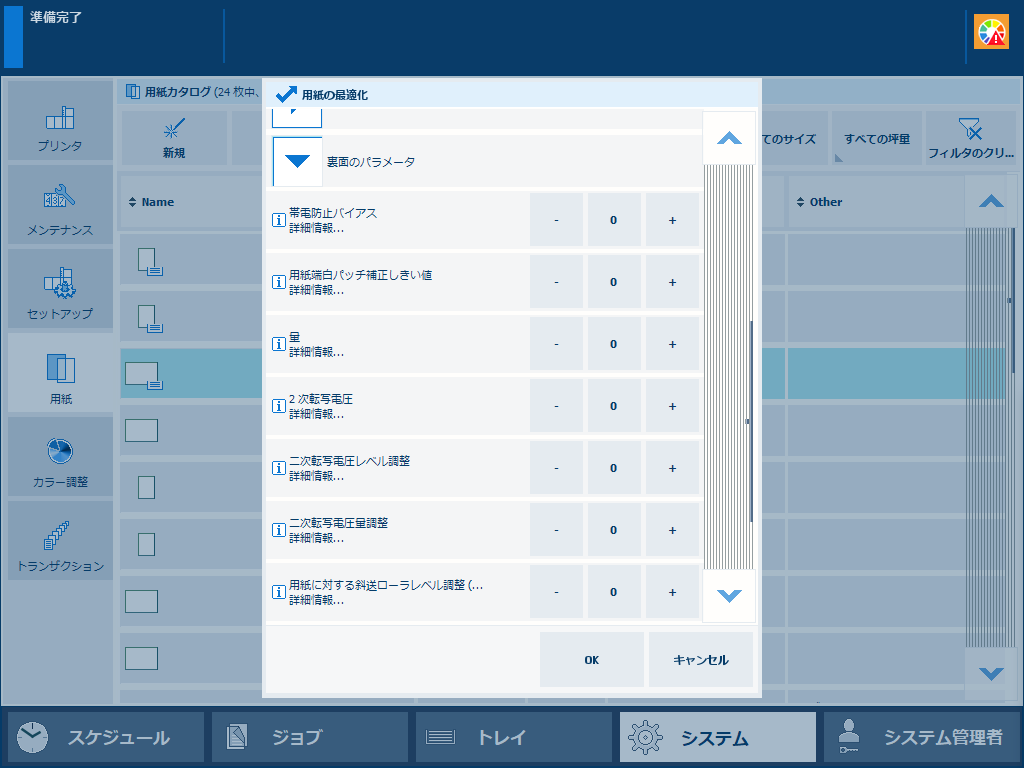

  12. 以下のセクションへ進みます: [裏面のパラメータ]  → [2 次転写電圧].

    裏面2次側伝達電圧のパラメータ値
  13. 決定したパラメータ値を入力します。この例では、次のようになります。-13.

  14. [OK] をタッチして、二次転写電圧パラメータ指定値を保存しします。

    重要

    [OK] をクリックせずに[2次転写電圧調整チャートの出力] 手順を実行した場合、指定したパラメータ値を使用 しません

結果

[2次転写電圧調整チャートの出力] 手順を再度実行すると、二次転写電圧パラメータの新しい設定値が、異なる色で印刷されます。

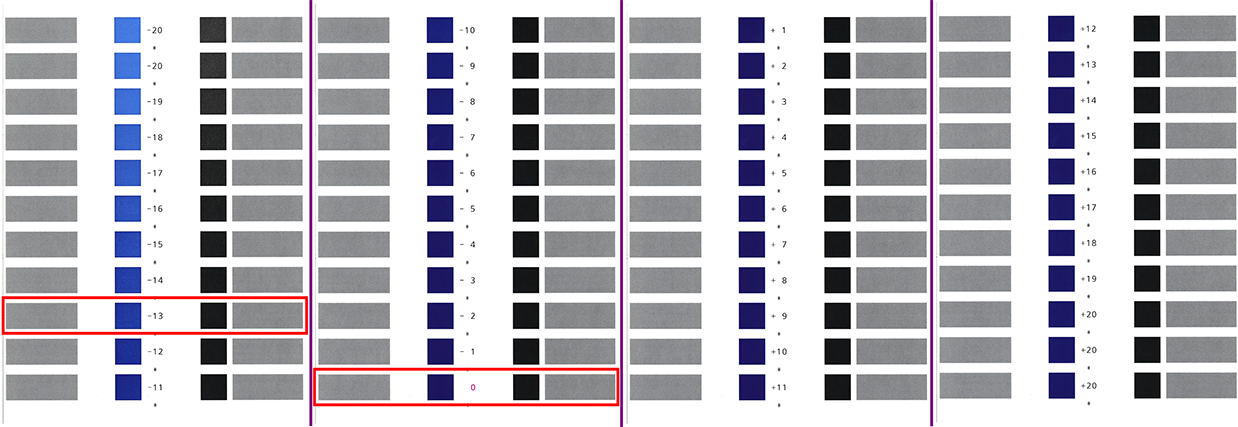

原稿パラメータ値を0とした場合のテストチャート(ワイドレンジパッチ、A3、片面)例
