Värinsiirtymien tai täplien korjaaminen medialle

Joidenkin materiaalien tulosteissa voi esiintyä värinsiirtymää tai täpliä. Voit korjata tämän seuraavalla menettelyyllä.

Toimenpide

1. Kosketa [Järjestelmä]  → [Materiaali] .

2. Valitse media tulostusmateriaaliluettelosta.

3. Valitse [Optimoi].

4. Kosketa [Määritä toissijainen siirtojännite] -toimenpidettä.

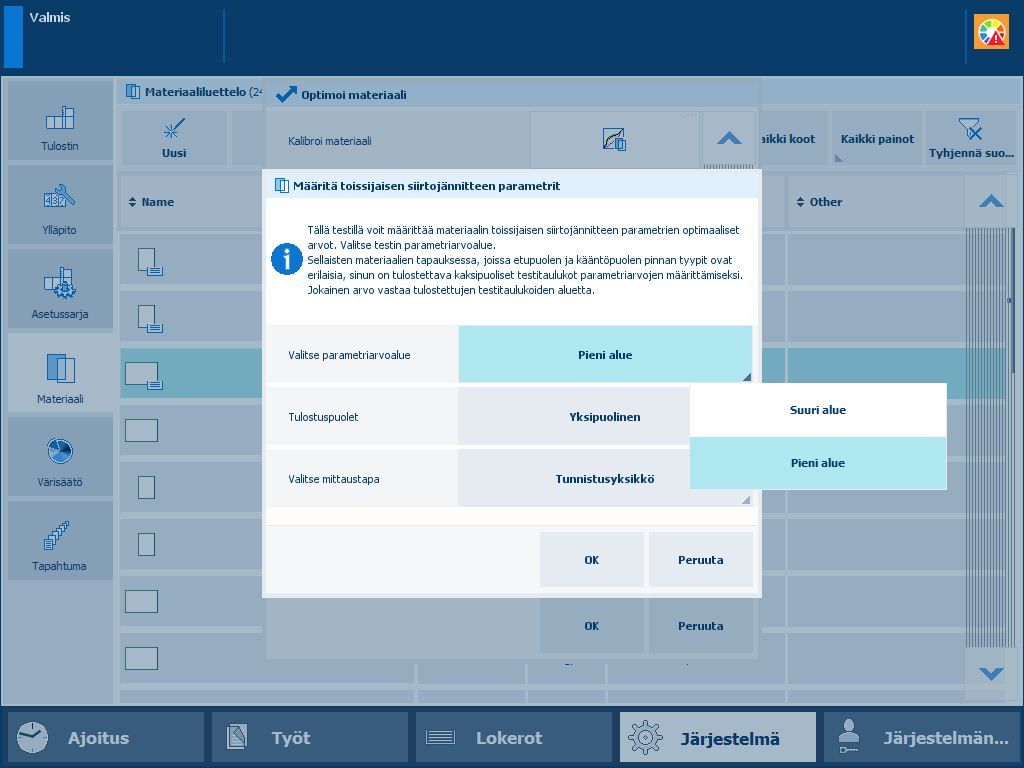

5. Valitse [Pieni alue] -kentässä [Valitse parametriarvoalue] tulostamaan pieni alue korjauslevyjä toisiotehon siirtojännitteen parametreilla.

   Parametriarvon alue

6. Valitse [Kaksipuolinen] -kentässä [Tulostuspuolet], kun etupuolen pinnan tyyppi eroaa takapuolesta.

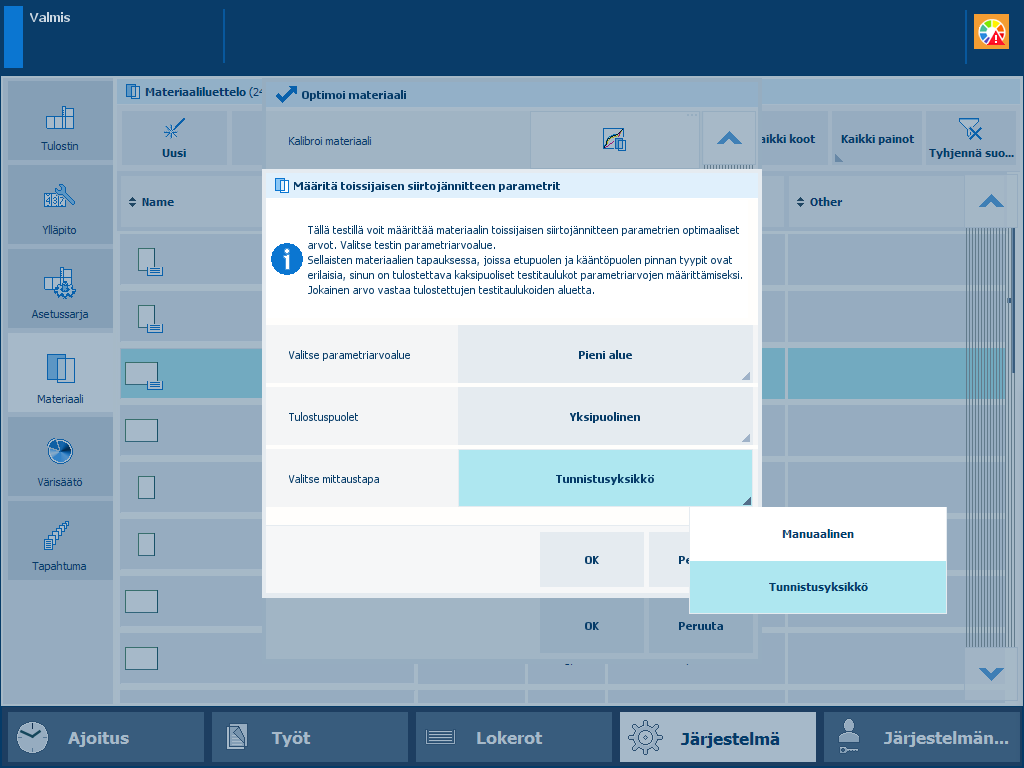

7. Valitse mittaustapa: [Manuaalinen] tai [Tunnistusyksikkö] (jos saatavilla).

   HUOMAUTUS

   Tunnistusyksikkö suorittaa toimenpiteen automaattisesti. Se mittaa testidiagrammit ja säätää automaattisesti Toisiotehon siirtojännitteen parametreja.

   Mittaustapa

8. Kosketa [OK].

   Jos tunnistusyksikköä käytettiin, toimenpide on nyt suoritettu ja voit jatkaa tulostamista. Jos tunnistusyksikköä ei käytetty, jatka seuraaviin vaiheisiin.

9. Noudata ohjauspaneelin ohjeita.

   1. Ota testidiagrammit.

      Toisiotehon siirtojännitteen parametrien nykyiset arvot tulostetaan eri värille.

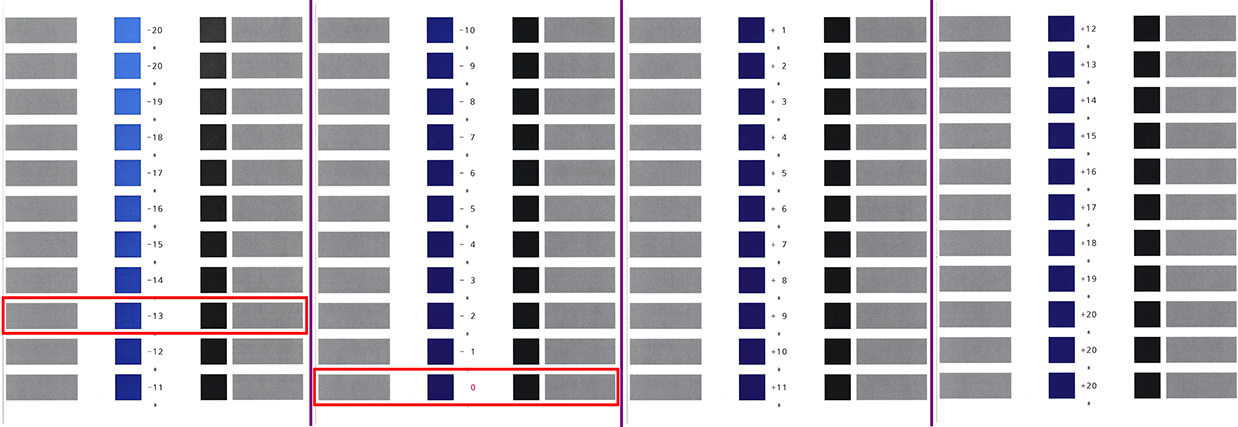

      Esimerkki testidiagrammeista (laaja korjauslevyalue, A3, yksipuolinen)

      Yllä olevassa kuvassa toisiotehon siirtojännitteen parametrin nykyinen arvo on 0. Korjauslevy, jolla on optimaalinen tulostuslaatu, on -13.

   2. Tunnista korjauslevyt, joilla on optimaalinen tulostuslaatu.

      Kun sarja korjauslevyjä näyttää optimaalisen tulostuslaadun, ota keskimmäinen arvo.

      Kun korjauslevyt eivät näytä optimaalista tulostuslaatua, kosketa [Valmis] ja tee toimenpide uudelleen vaihtoehdolla [Suuri alue].

      Kun olet tulostanut kaksipuoliset testidiagrammit, tutki etu- ja takapuoli.

      Etupuolen diagrammeissa näkyy yksi tähti (*) arvojen välissä. Takapuolen diagrammeissa näkyy kaksi tähteä (**) arvojen välissä. Nykyiset parametriarvot tulostetaan eri värille.

   3. Muista optimaalisen tulostuslaadun omaavan korjauslevyn parametriarvot. Tässä esimerkissä: -13.

   4. Sulje ohjattu toiminto koskettamalla [Valmis].

      Valitse [Suuri alue] -parametri [Valitse parametriarvoalue] -kentässä tulostaaksesi laajan alueen korjauslevyjä toisiotehon siirtojännitteen parametreilla.

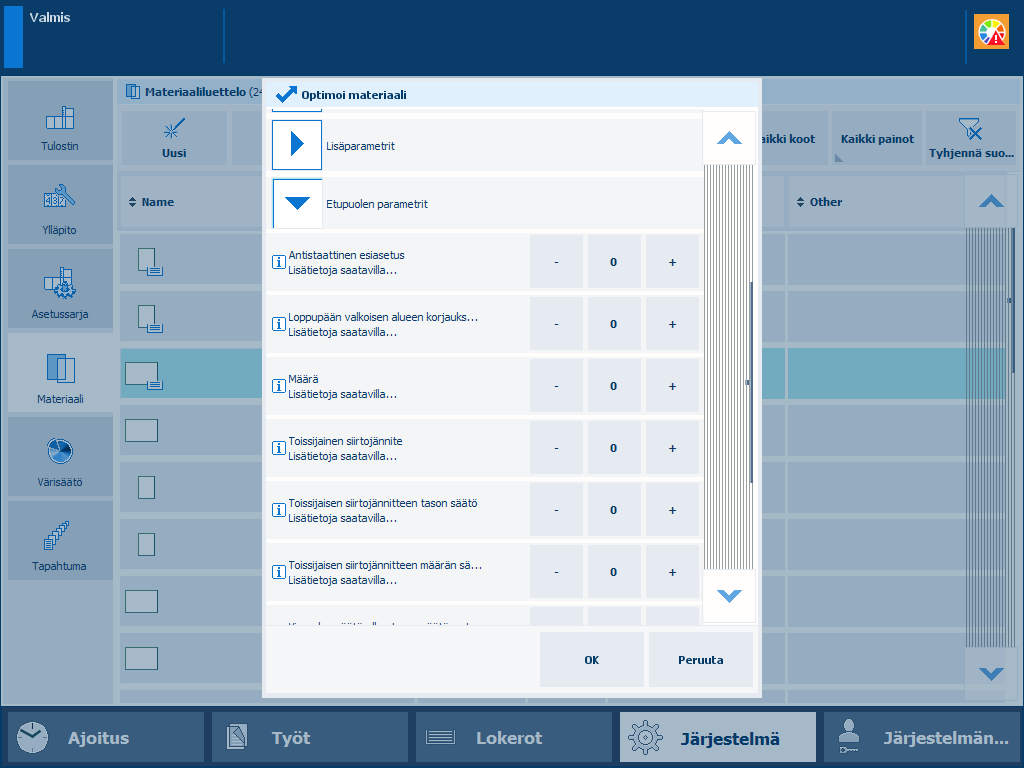

10. Siirry kohtaan: [Etupuolen parametrit]  → [Toissijainen siirtojännite] .

    Etupuolen toisiotehon siirtojännitteen parametriarvo

11. Anna määritetty parametriarvo. Tässä esimerkissä: -13.

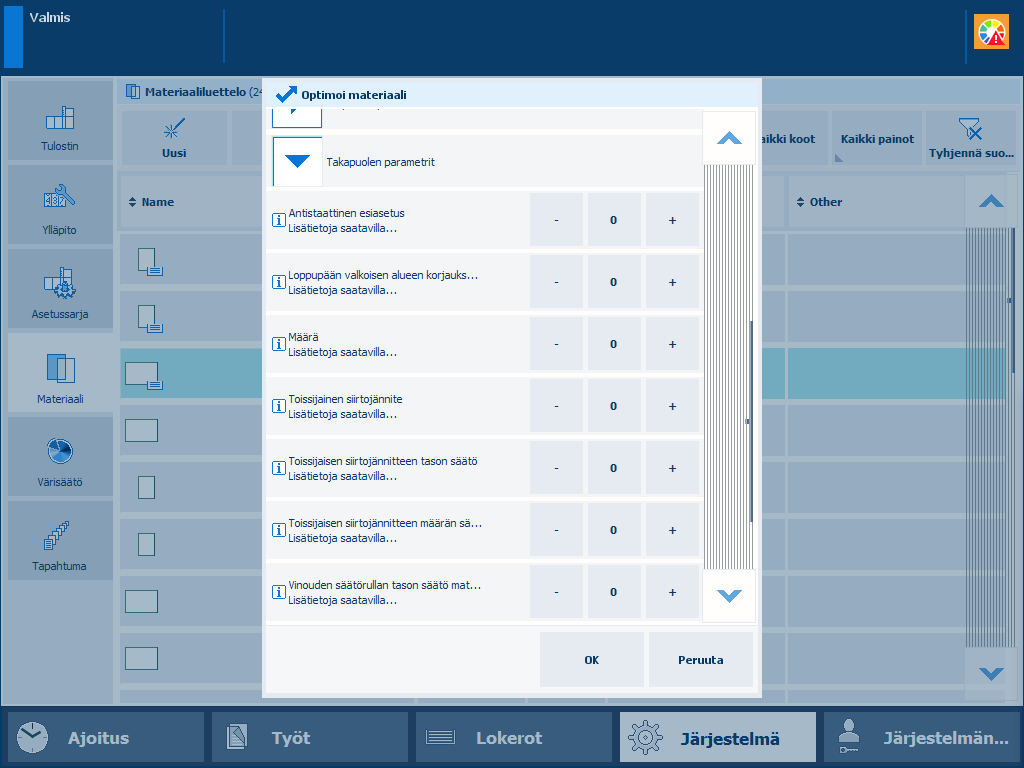

12. Siirry kohtaan: [Takapuolen parametrit]  → [Toissijainen siirtojännite] .

    Takapuolen toisiotehon siirtojännitteen parametriarvo

13. Anna määritetty parametriarvo. Tässä esimerkissä: -13.

14. Tallenna toisiotehon siirtojännitteen parametrien määritetyt arvot koskettamalla [OK].

    TÄRKEÄÄ

    Kun suoritat [Määritä toissijainen siirtojännite] -toimenpiteen ilman napsauttamista [OK], määritettyjä parametriarvoja ei käytetä.

Lopputulos

Kun suoritat [Määritä toissijainen siirtojännite] toimenpiteen uudelleen, toisiotehon siirtojännitteen parametrien uudet asetetut arvot korvaavat vanhat.

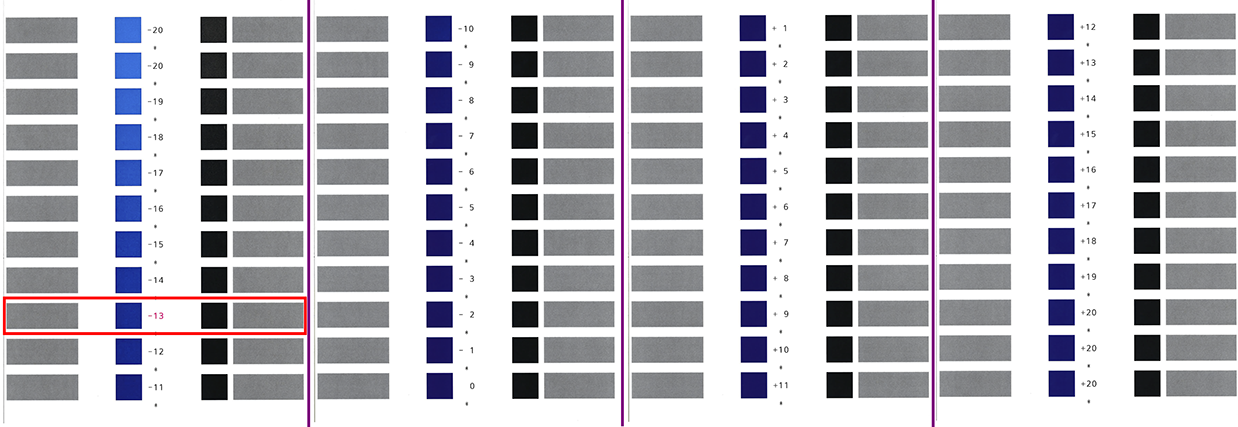

Esimerkki testidiagrammeista (laaja korjauslevyalue, A3, yksipuolinen), jossa nykyinen parametriarvo on 0

Lisätietoja

• Kalibroi tulostin

• Materiaaliperheen kalibrointi

• Suorita varjostuksen korjaus
