En las impresiones de algunos materiales puede aparecer un cambio de color o jaspeado. Puede corregirlo con el siguiente procedimiento.
Calibre la impresora.
Calibre la familia de materiales.
Toque .
Seleccione el material en el catálogo de materiales.
Toque [Optimizar].
Toque el procedimiento [Determinar el voltaje de transferencia secundario].

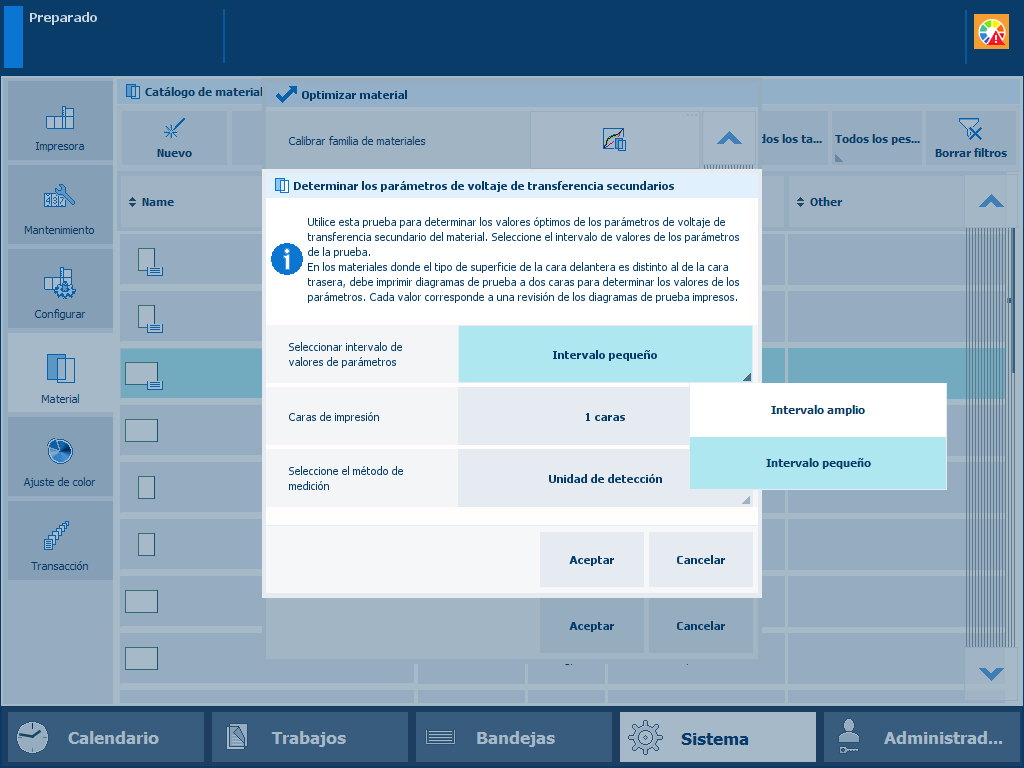

Seleccione [Intervalo pequeño] en el campo [Seleccionar intervalo de valores de parámetros] para imprimir una pequeña gama de parches con parámetros de tensión de transferencia secundaria.
Intervalo de valores de parámetrosSeleccione [2 caras] en el campo [Caras de impresión] cuando el tipo de superficie del anverso difiera del reverso.
Seleccione el método de medición: [Manual] o [Unidad de detección] (en su caso).
NOTA
La unidad de detección efectúa el procedimiento automáticamente. Mide los diagramas de prueba y ajusta automáticamente los parámetros de tensión de transferencia secundaria.

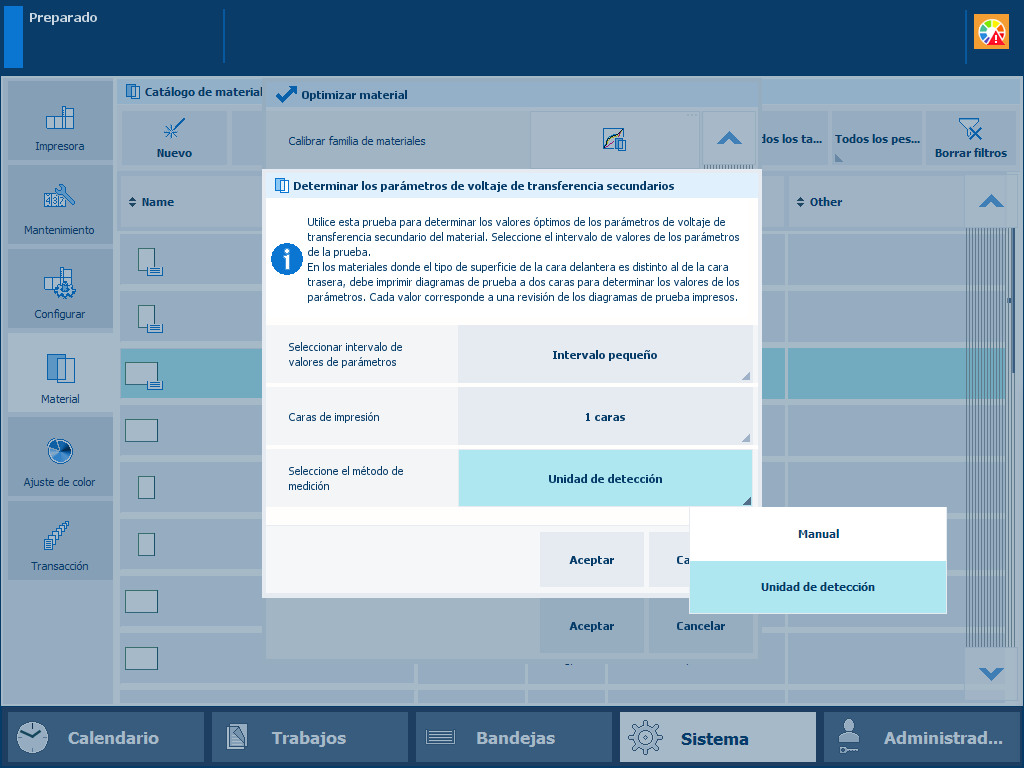

Método de mediciónToque [Aceptar].
Si se ha utilizado la unidad de detección, el procedimiento ya se ha realizado y puede continuar imprimiendo. Si no se ha utilizado la unidad de detección, continúe con los pasos siguientes.
Siga las instrucciones que aparecen en el panel de control.
Tome los diagramas de prueba.
Los valores actuales de los parámetros de tensión de transferencia secundaria están impresos en un color diferente.

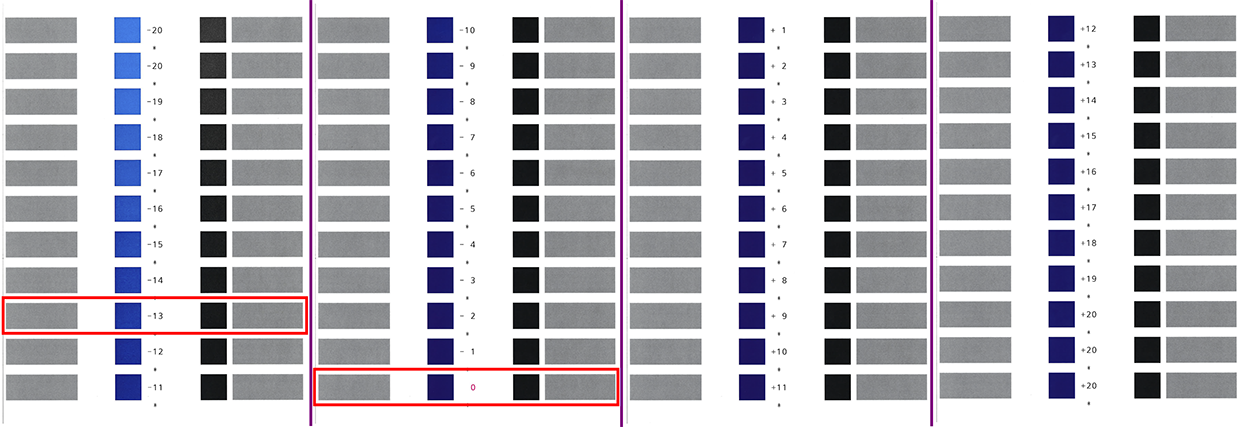

Ejemplo de diagramas de prueba (gama de parches amplia, A3, 1 cara)En la figura anterior es el valor actual del parámetro 0 de tensión de transferencia secundaria. El parche con la calidad de impresión óptima es -13.
Identifique los parches que tienen una calidad de impresión óptima.
Cuando una serie de parches muestre la calidad de impresión óptima, tome el valor medio.
Cuando los parches no muestren la calidad de impresión óptima, toque [Finalizar] y vuelva a realizar el procedimiento con la opción [Intervalo amplio].
Si ha impreso diagramas de prueba a 2 caras, examine el anverso y el reverso.
Los diagramas del anverso muestran un único símbolo de asterisco (*) entre los valores. Los diagramas del reverso muestran dos símbolos de asterisco (**) entre los valores. Los valores actuales de los parámetros se imprimen en otro color.
Recuerde los valores de los parámetros del parche con la calidad de impresión óptima. En este ejemplo: -13.
Toque [Finalizar] para cerrar el asistente.
Seleccione el parámetro [Intervalo amplio] en el campo [Seleccionar intervalo de valores de parámetros] para imprimir una gama amplia de parches con parámetros de tensión de transferencia secundaria.
Vaya a: .

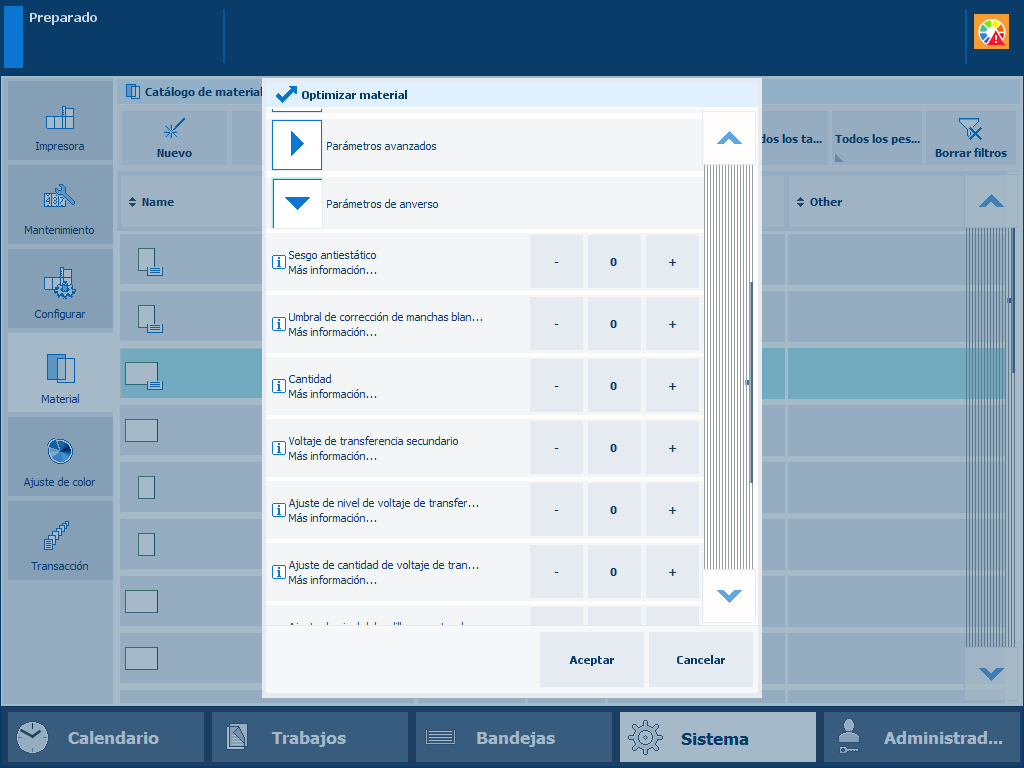

Valor del parámetro de tensión de transferencia secundaria del anversoIntroduzca el valor determinado para el parámetro. En este ejemplo: -13.
Vaya a: .

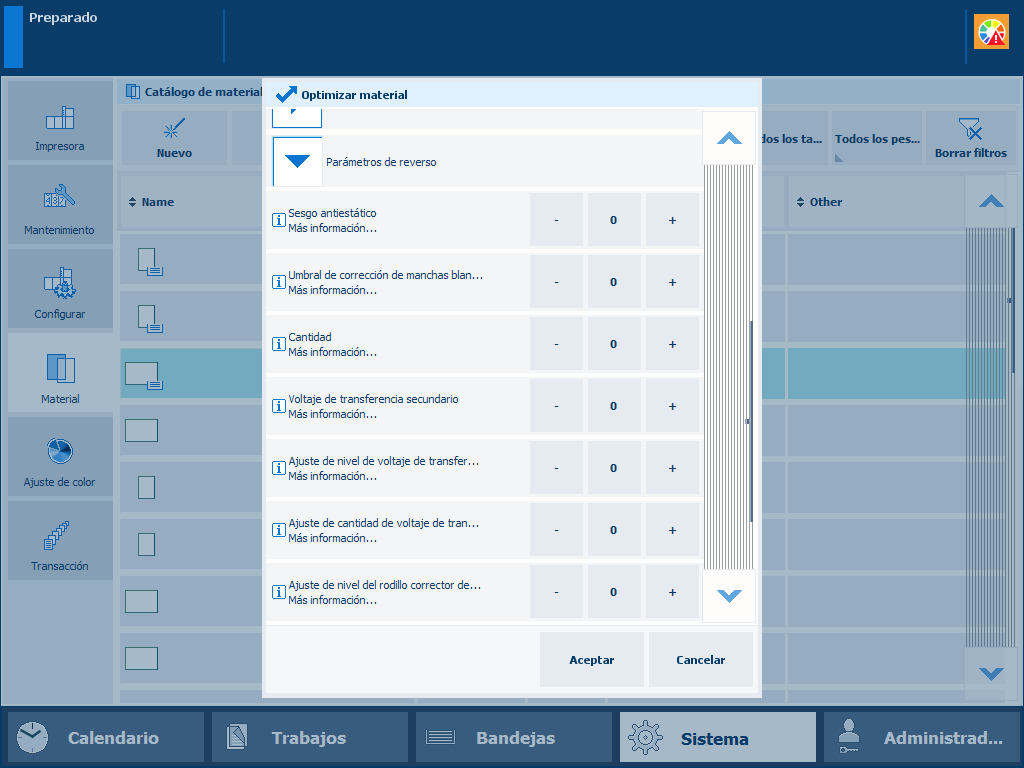

Valor del parámetro de tensión de transferencia secundaria del reversoIntroduzca el valor determinado para el parámetro. En este ejemplo: -13.
Toque [Aceptar] para almacenar los valores especificados de los parámetros de tensión de transferencia secundaria.
IMPORTANTE
Si realiza el procedimiento [Determinar el voltaje de transferencia secundario] sin hacer clic en [Aceptar], los valores de los parámetros especificados no se utilizan.
Al volver a realizar el procedimiento [Determinar el voltaje de transferencia secundario], los nuevos valores ajustados para los parámetros de tensión de transferencia secundaria se imprimen en un color diferente.

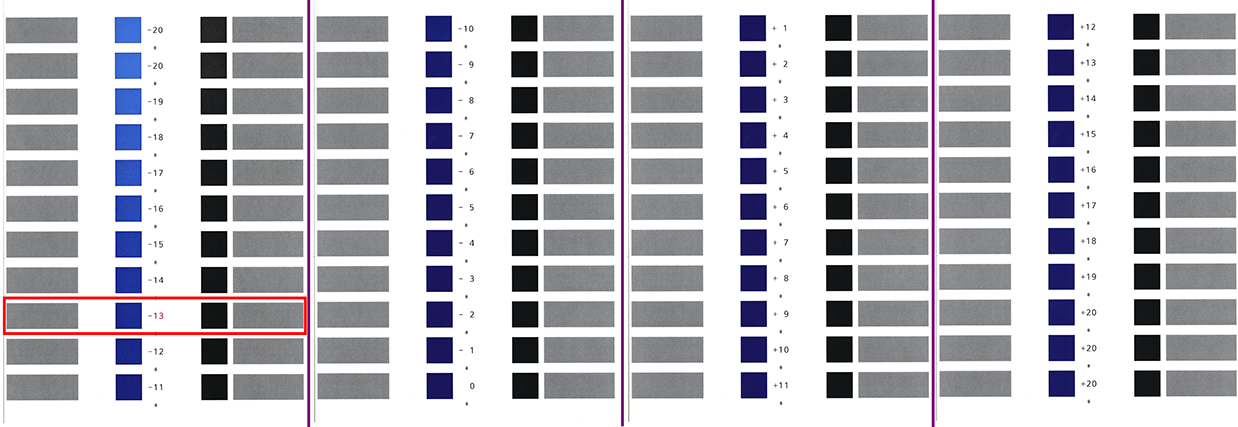

Ejemplo de diagramas de prueba (gama de parches amplia, A3, 1 cara) donde el valor actual del parámetro es 0
