Korriger farveskift eller plamager for medier

I udskrifter af nogle medier kan der forekomme farveskift eller plamager. Du kan korrigere dette med følgende procedure.

Inden du begynder

  1. Kalibrer printeren.

  2. Kalibrer mediefamilien.

Procedure

  1. Tryk på [System]  → [Medier].

  2. Vælg mediet fra mediekataloget.

  3. Tryk på [Optimer].

  4. Tryk på proceduren [Bestem den sekundære overførselsspænding].

  5. Vælg [Lille område] i feltet [Vælg værdiområdet for parametre] for at udskrive et lille udvalg af patches med parametre for sekundær overførselsspænding.

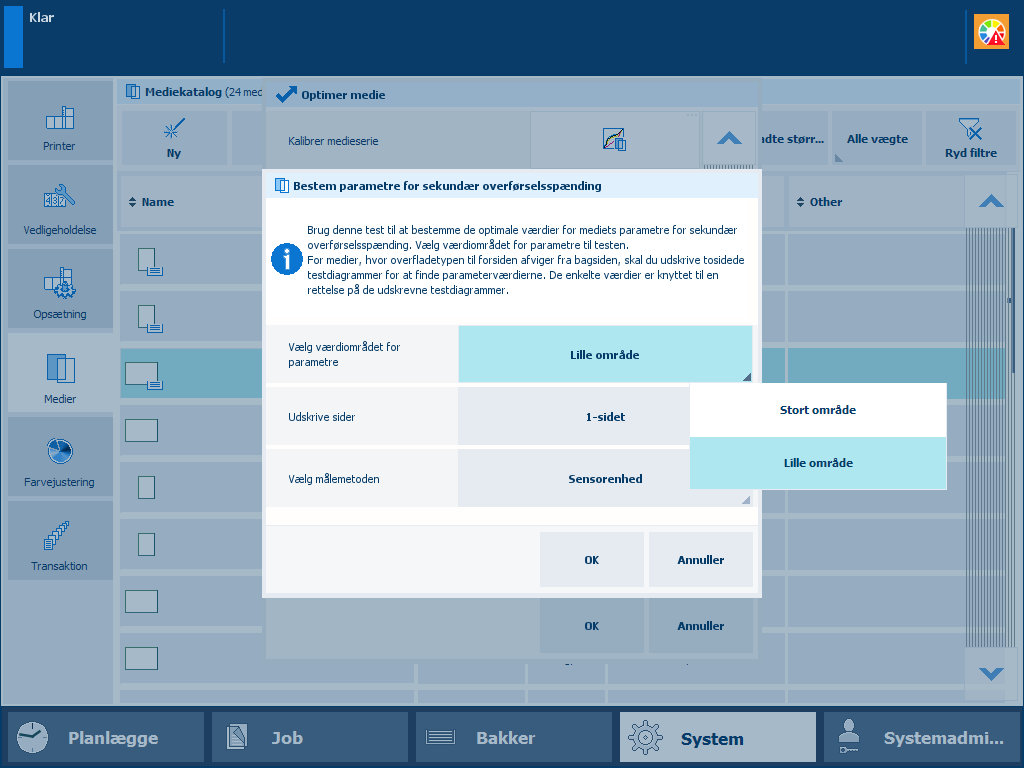

    Område for parameterværdi
  6. Vælg [2-sidet] i feltet [Udskrive sider], når overfladetypen på forsiden er forskellig fra bagsiden.

  7. Vælg målemetoden: [Manuel] eller [Sensorenhed] (hvis den findes).

    BEMÆRK

    Sensorenheden udfører proceduren automatisk. Den måler testdiagrammerne og justerer automatisk parametrene for sekundær overførselsspænding.

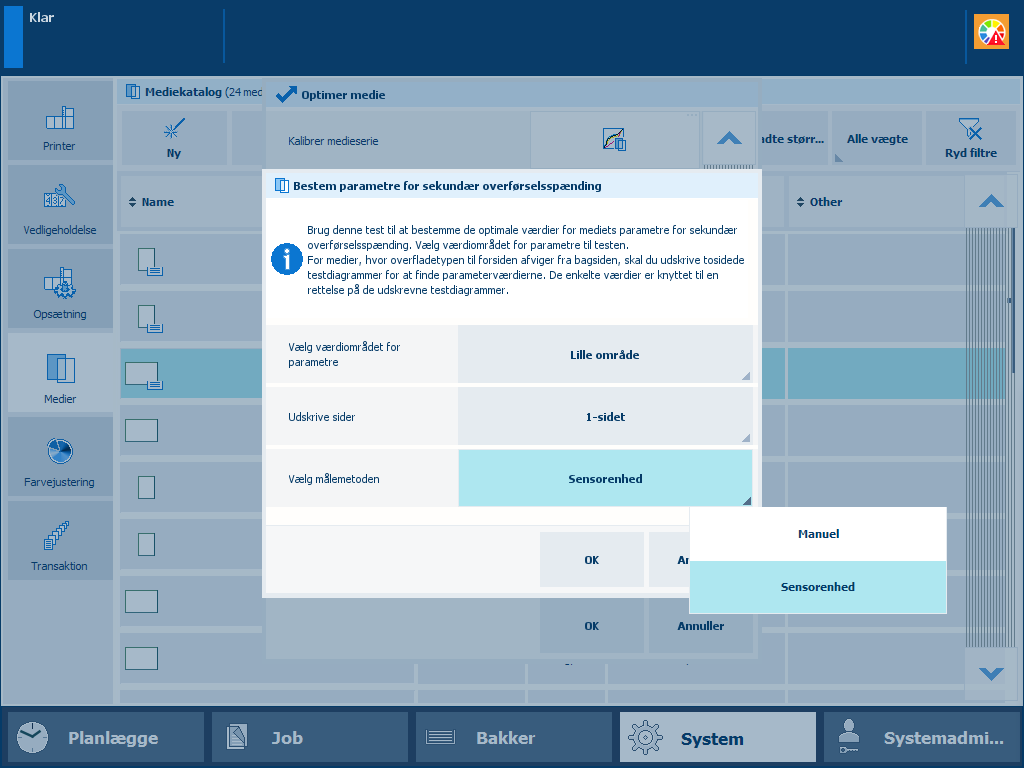

    Målemetode
  8. Tryk på [OK].

    Hvis sensorenheden blev brugt, er proceduren nu udført, og du kan fortsætte med at udskrive. Hvis sensorenheden ikke blev brugt, skal du fortsætte med de næste trin.

  9. Følg instruktionerne på betjeningspanelet.

    1. Tag testdiagrammerne.

      De aktuelle værdier for parametrene for sekundær overførselsspænding er trykt i en anden farve.

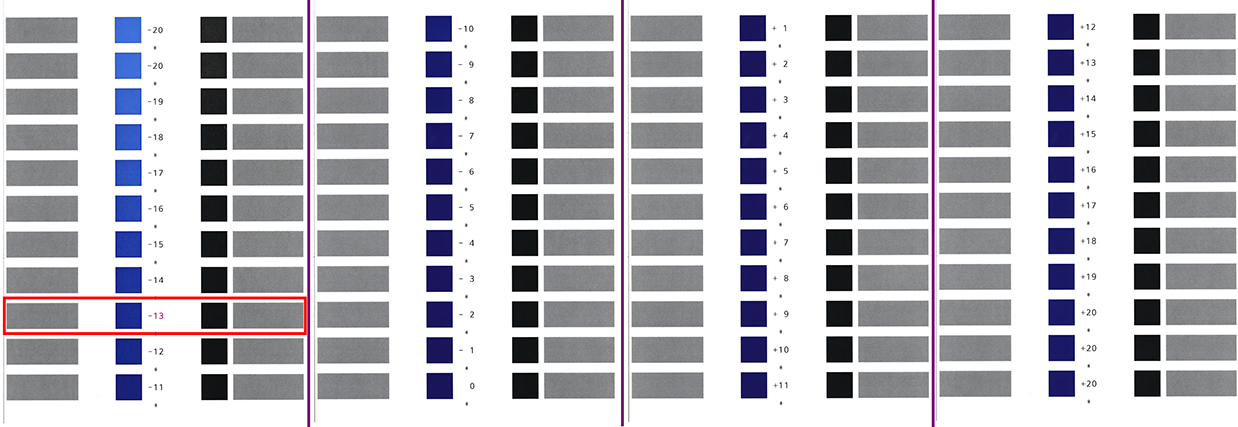

      Eksempel på testdiagrammer (bredt udvalg af patches, A3, 1-sidet)

      I ovenstående figur er den aktuelle værdi af parameteren for sekundær overførselsspænding 0. Patch'en med den optimale udskriftskvalitet er -13.

    2. Identificer de patches, der har den optimale udskriftskvalitet.

      Når en række patches viser den optimale udskriftskvalitet, skal du tage den midterste værdi.

      Hvis patches ikke viser den optimale udskriftskvalitet, skal du trykke på [Udfør] og gentage proceduren med indstillingen [Stort område].

      Når du har udskrevet 2-sidede testdiagrammer, skal du undersøge forsiden og bagsiden.

      Diagrammerne på forsiden viser ét asterisk-symbol (*) mellem værdierne. Bagsidediagrammerne viser to asterisk-symboler (**) mellem værdierne. De aktuelle parameterværdier udskrives i en anden farve.

    3. Husk parameterværdierne for den patch, der giver den optimale udskriftskvalitet. I dette eksempel: -13.

    4. Tryk på [Udfør] for at lukke guiden.

      Vælg[Stort område] parameteren i feltet [Vælg værdiområdet for parametre] for at udskrive et bredt udvalg af patches med parametre for sekundær overførselsspænding.

  10. Gå til: [Parametre for forside]  → [Sekundær overførselsspænding].

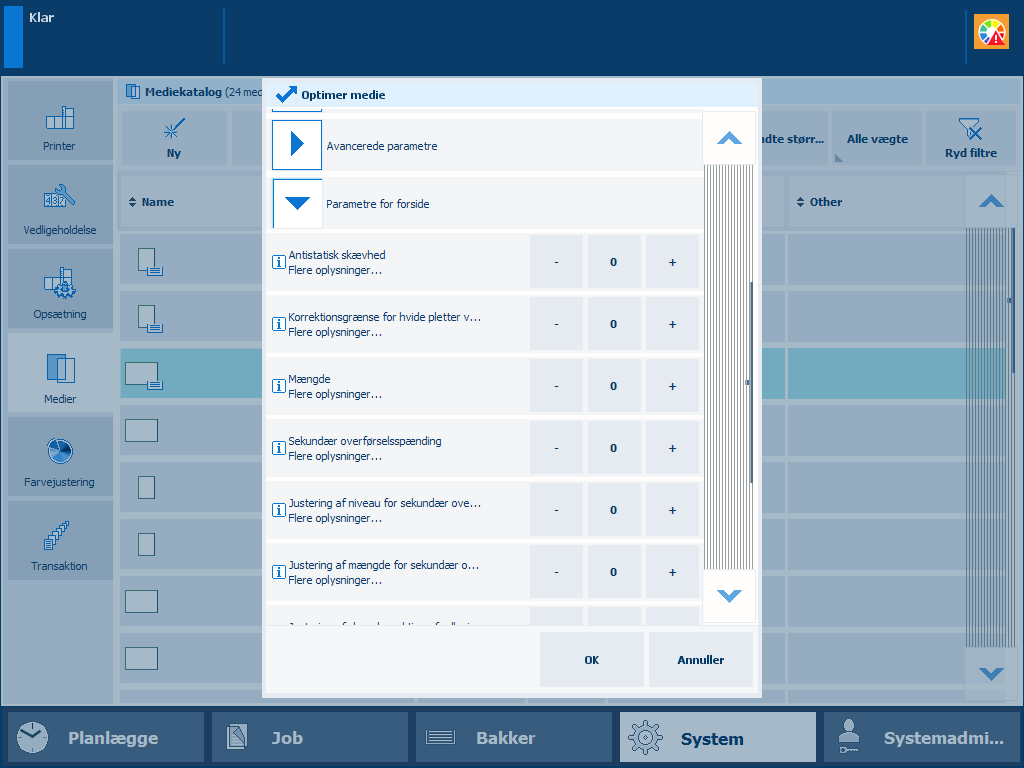

    Parameterværdi for sekundær overførselsspænding på forsiden
  11. Indtast den fastsatte parameterværdi. I dette eksempel: -13.

  12. Gå til: [Parametre for bagside]  → [Sekundær overførselsspænding].

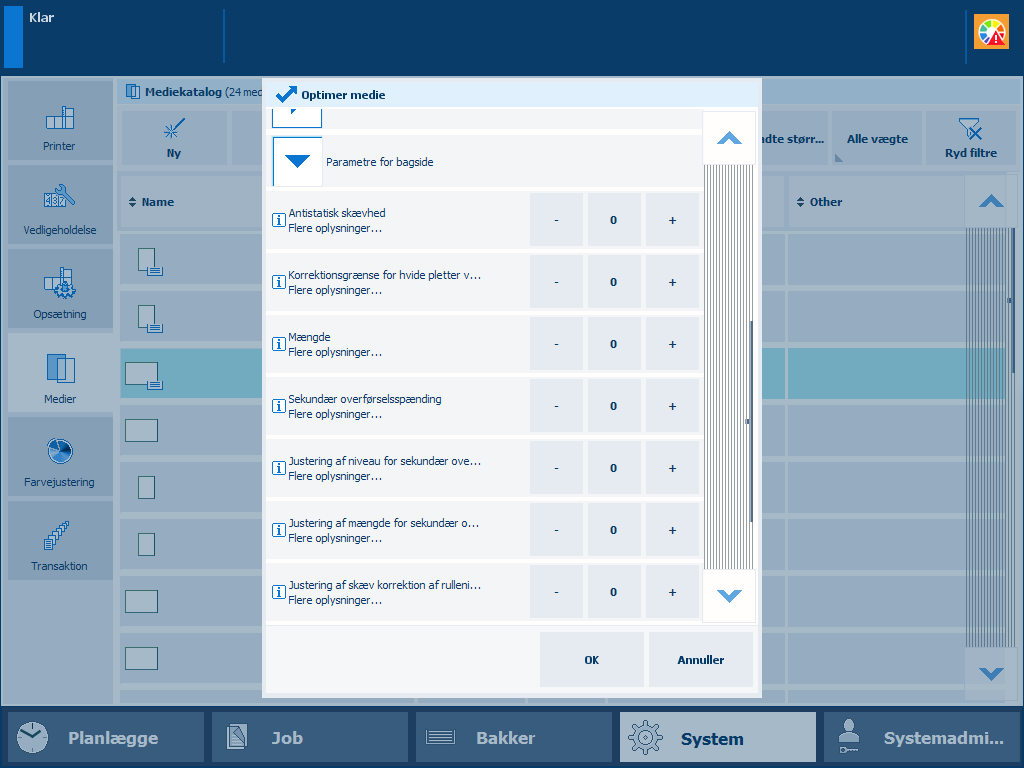

    Parameterværdi for sekundær overførselsspænding på bagsiden
  13. Indtast den fastsatte parameterværdi. I dette eksempel: -13.

  14. Tryk på [OK] for at gemme de angivne værdier for parametrene for sekundær overførselsspænding.

    VIGTIGT

    Når du udfører proceduren [Bestem den sekundære overførselsspænding] uden at klikke på [OK], bruges de angivne parameterværdier ikke.

Resultat

Når du udfører proceduren [Bestem den sekundære overførselsspænding] igen, udskrives de nye indstillede værdier for parametrene for sekundær overførselsspænding i en anden farve.

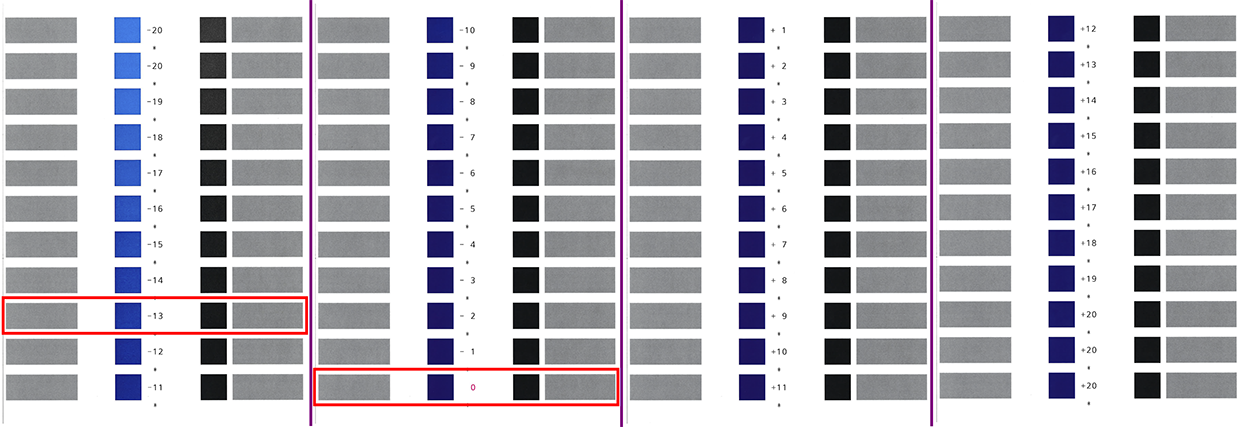

Eksempel på testdiagrammer (bredt udvalg af patches, A3, 1-sidet), hvor den aktuelle parameterværdi er 0
