В информационной области панели управления видно, когда необходимо заменить картридж со скрепками. Цвет значков указывает на состояние картриджа со скрепками.
|
В картриджах достаточное количество скрепок. |
|
По крайней мере, в одном картридже почти не осталось скрепок. |
|
По крайней мере, в одном картридже не осталось скрепок |
Также можно проверить текущее состояние картриджа со скрепками на панели управления. Местоположение: .

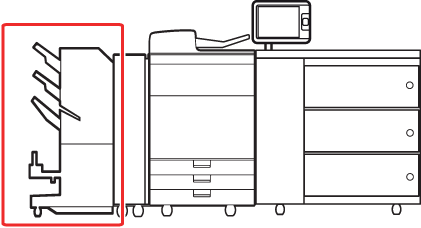

Блок брошюровки внакидку находится в укладчике / сшивателе.
Расположение блока брошюровки внакидку.
ВАЖНО
Информация о подлинном картридже со скрепками Canon.
Задачи технического обслуживания в прикрепленных к устройству дополнительных финишерах следует выполнять осторожно. При выполнении задач технического обслуживания (замена картриджа со скрепками, удаление отходов или устранение замятий) другие узлы устройства могут продолжать обработку заданий.
Перед заменой картриджа со скрепками в блоке брошюровки внакидку уберите отпечатанные материалы из лотка для буклетов.
ПРИМЕЧАНИЕ
Рекомендуется заказать картриджи со скрепками у местного уполномоченного дилера Canon заблаговременно.
Если картридж со скрепками пуст, замените оба картриджа.
Следует использовать только картриджи со скрепками, предназначенные для вашей печатной системы.
Staple Cartridge-Y1 для Booklet Finisher-AC Извлеките все отпечатанные материалы из лотка для буклетов.
|
Действие |
||
|---|---|---|
|
1 |
Откройте переднюю панель укладчика / сшивателя. |
|
|
2 |

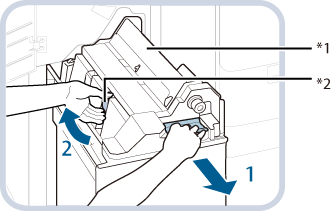

Выдвиньте блок брошюровки внакидку до его стопорения (1). Потяните рычаг и извлеките блок сшивания (2). |
*1 Блок брошюровки внакидку *2 Сшиватель |
|
3 |
Удалить пустые картриджи для скрепок (1) и со щелчком вставляйте новые картриджи на место (2). ПРИМЕЧАНИЕ
Замените оба картриджа для скрепок |
|
|
4 |
Вставьте вкладочно-швейный модуль обратно в укладчик / сшиватель.  ВНИМАНИЕ
Возвращая блок брошюровки внакидку на место, следите за тем, чтобы не прищемить пальцы. Это может стать причиной травмы. |
|
|
5 |
Закройте переднюю крышку. ВНИМАНИЕ
Будьте осторожны при закрытии передней панели укладчика / сшивателя — не защемите пальцы. Это может стать причиной травмы. |
|
