POZNÁMKA
Nastavení registrace konkrétních médií přepíše veškeré dříve provedené automatické či ruční registrace médií.
Pro dočasná média nelze provádět registraci konkrétních médií. Dočasná média je nejprve nutné přidat do katalogu médií.
Vytiskněte ověřovací diagram, abyste ověřili registraci médií.
Stisknutím tlačítka [Zásobníky] na ovládacím panelu otevřete zobrazení zásobníků.
Vyberte média, která chcete zaregistrovat.
Stiskněte [Optimalizace] -> [Soutisk].
Pokud velikost médií překračuje 420 mm (16,5") ve směru X (směr podávání), obdržíte upozornění, abyste zadali skutečnou velikost listu prostřednictvím ručního nastavení.
V části [Ruční registrace] stiskněte možnost [Spustit].
Jestliže je v aplikaci Settings Editor definován kód PIN údržby, zobrazí se numerická klávesnice.
Zadáním kódu PIN údržby zahájíte ruční údržbu.
Stiskněte [Další].
Média můžete namísto ze zobrazení zásobníků vybrat z katalogu médií.
Stisknutím možností [Systém] -> [Média] na ovládacím panelu otevřete katalog médií.
Vyberte z katalogu médií média, která chcete zaregistrovat.
Stiskněte [Soutisk].
Pokud velikost médií překračuje 420 mm (16,5") ve směru X (směr podávání), obdržíte upozornění, abyste zadali skutečnou velikost listu prostřednictvím ručního nastavení.
Vyberte směr podávání, ve kterém chcete provést registraci médií.
V části [Ruční registrace] stiskněte možnost [Spustit].
Jestliže je v aplikaci Settings Editor definován kód PIN údržby, zobrazí se numerická klávesnice.
Zadáním kódu PIN údržby zahájíte ruční údržbu.
Stiskněte [Další].
|

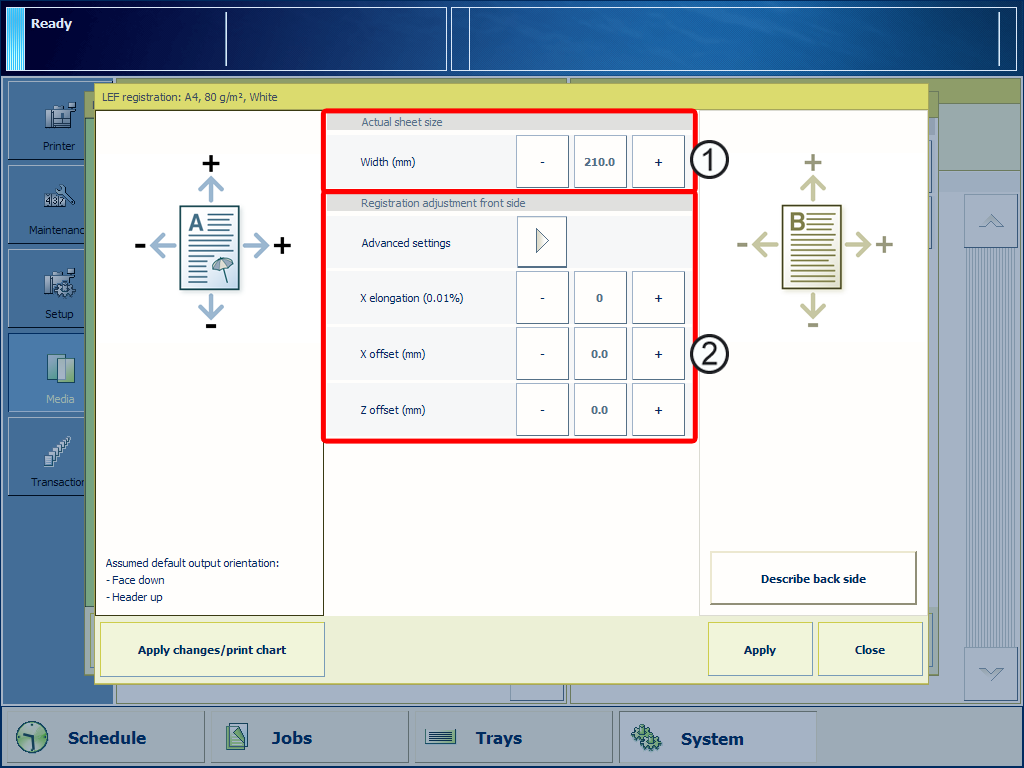

Část |
Co je třeba zadat |
|---|---|
|
Horní část (1) |
Skutečná velikost listu změřená ve směru podávání. Doporučuje se změřit několik (6) listů. Určete průměrnou velikost listu ve směru podávání. V případě podávání dlouhým okrajem zadejte šířku listu.
V případě podávání dlouhým okrajem (LEF) zadejte šířku listuV případě podávání krátkým okrajem zadejte délku listu.
V případě podávání krátkým okrajem (SEF) zadejte délku listuSkutečná velikost listu slouží k registraci přední a zadní strany. Skutečná velikost listu má vliv na vzdálenost mezi zaváděcím okrajem listu a předním okrajem obrazu. |
|
Dolní část (2) |
Požadované hodnoty. Pomocí ověřovacího diagramu určete, kterou hodnotu je třeba změnit. Následující části popisují způsob, jak určit hodnoty, které je nutné zadat. Obvykle stačí ke korekci registrace médií pouze standardní nastavení. Pokročilá nastavení jsou potřeba pouze ve výjimečných případech. |
POZNÁMKA
Hodnoty můžete změnit stisknutím tlačítek - a +. Požadovanou hodnotu můžete také zadat přímo. Hodnotu zadejte ručně stisknutím čísla. Otevře se numerická klávesnice. Pomocí ní můžete zadat požadovanou hodnotu.
POZNÁMKA
Pokud stisknete možnost [Zavřít] předtím, než použijete změny, hodnoty se neuloží.
Je třeba se rozhodnout, zda chcete opravit registraci médií pro přední stranu, zadní stranu nebo obě strany. Rozhodnout se můžete podle zpracování úloh s nesprávnou registrací médií, např. řezání, tvorba brožur nebo skládání. Chcete-li opravit registraci médií pro přední stranu, stiskněte možnost [Popis přední strany]. V případě zadní strany stiskněte možnost [Popis zadní strany].
V případě jednostranných médií je nutné opravit registraci médií pro přední stranu. Mezi jednostranná média patří listy s oušky nebo průhledná média s papírovým podkladem. V případě jednostranných médií nelze použít ověřovací diagram, protože je oboustranný. Chcete-li provést registraci médií, je třeba k určení požadovaných hodnot použít vlastní obraz.
POZNÁMKA
Ve většině případů je po automatické registraci médií nutné pouze upravit natažení a/nebo posunutí obrazu.
Pokud došlo ke dvěma či více problémům s registrací, je třeba tyto problémy vyřešit jeden po druhém. Nejprve proveďte korekci registrace každé strany. Poté proveďte registraci pro přední a zadní stranu. Pokud je například obraz zkosený a došlo k problému s registrací pro přední a zadní stranu, nejprve je nutné upravit zkosení obrazu. Jakmile zkosení napravíte, je nutné zlepšit registraci pro přední a zadní stranu.
POZNÁMKA
Pokud nedokážete rozpoznat, o jaký problém s registrací médií se jedná (viz část Příklad 1 – obrázky a text), postupujte následovně:
Změřte hodnotu zkosení obrazu, deformace obrazu do tvaru diamantu a deformace obrazu do tvaru lichoběžníku. Přečtěte si odpovídající části.
Vyberte odchylku s nejvyšší hodnotou a napravte ji. Postupujte dle odpovídajících pokynů k ručním činnostem popsaným v tomto dokumentu.
Vytiskněte ověřovací diagram.
Pokud jsou úhly v rozích pravé, pokračujte dále. Pokud ne, opakujte kroky 1 až 3.
V případě potřeby opravte posunutí a/nebo natažení obrazu. Postupujte dle odpovídajících pokynů k ručním činnostem popsaným v tomto dokumentu.
