Skrivarhuvudena rengörs automatiskt med vått tygband enligt ett rengöringsschema. En rulle med tygband finns i en kassett. För varje bläckfärg och ColorGrip-vätska finns två kassetter med band. Kassetterna för ColorGrip är mindre än kassetterna för bläckfärgen. (Mer information om underhåll av skrivarhuvud)

När ett eller flera tygband är nästan slut visar instrumentpanelen att tygkassetterna måste bytas ut. (Byta ut tygbandskassetterna)

Byt ut de använda tygbanden snart efter det att du har bytt tygkassetterna, detta så att du har ett lager med kassetter med nya tygband.

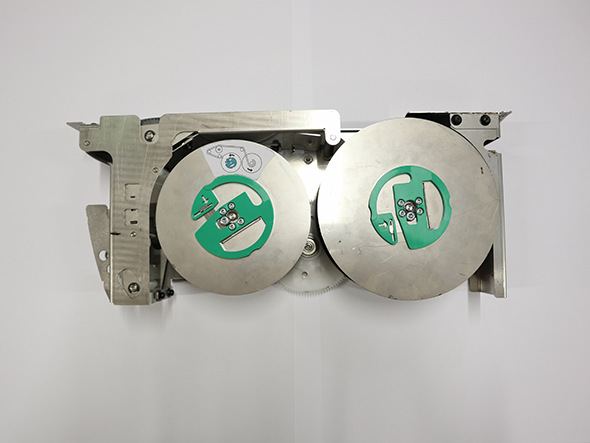

Tygbandskassett D4

Tygbandskassett D3

OBS!

Vi rekommenderar att du använder gummihandskar när du arbetar med bläck, ColorGrip, PML eller SU70 för att hålla händerna rena. Mer information finns i de relaterade materialsäkerhetsdatabladen. (Mer information om skrivarunderhåll)
Bläck, ColorGrip PML och/eller SU70 innehåller 1,2-bensisotiazol-3 (2H)-on. Ur arbetsmiljövinkel rekommenderas inte att personer som är känsliga för kemikalier (t.ex. personer med astma) arbetar med bläck eller kemikalier.

Innan du börjar

Du behöver nya tygband
Du behöver rengöringsdukar (Alphawipe-dynor Texwipe TX1004).
Du behöver en flaska med processvätska (PML).
Du behöver ett stort pappersark.
Ta kartongen med tygbandskassetter med använda tygband.
Instruktionsvideon för denna underhållsåtgärd finns tillgänglig, se Byta ut ett tygband.

Procedur

	Åtgärd	Tygbandskassett D4	Tygbandskassett D3

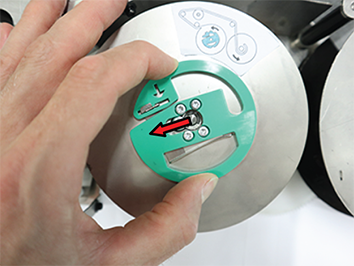

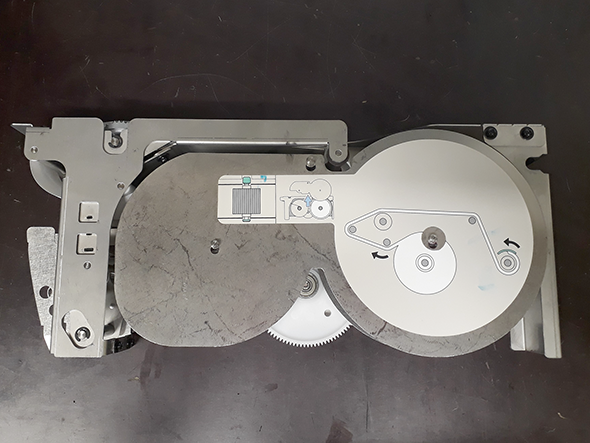

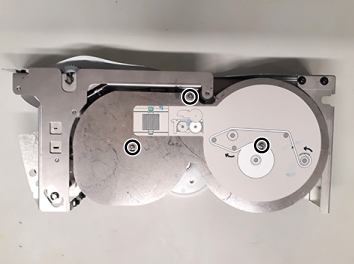

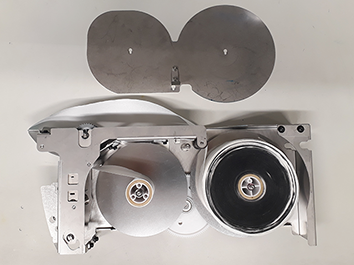

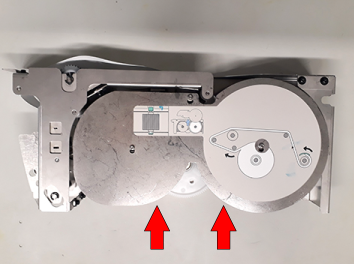

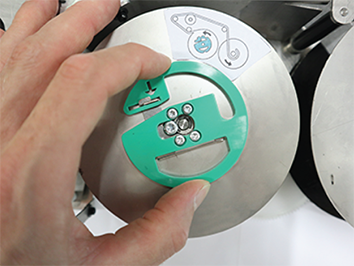

1	Tygbandskassett D4 Ta bort de två omslagen i metall på kassetten. Placera kassetten plant på ett stort pappersark och vänd sidan med metallomslagen uppåt. OBS! Ställ kassetten på ett stort ark för att minska bläckspillet. Kläm ihop plastcirkeln från under skruven så att den lilla metallplattan mellan skjutreglagen i plast till vänster och utåt. Lyft sedan omslaget och ta bort den från kassetten. Tygbandskassett D3 Demontera metallplattan på den plana sidan av kassetten. Sätt kassetten plant på ett stort pappersark, sidan med den lösa metallplattan upp. OBS! Ställ kassetten på ett stort ark för att minska bläckspillet. Tryck bort metallplattan från kroppen med tummarna. Tryck på markeringarna och vrid upp metallplattan genom de tre hålen.

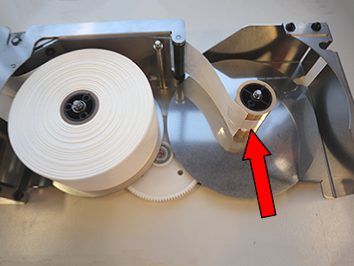

2	Avlägsna det vänstra, kvarvarande tygbandet från tygbandshållaren till vänster. Låt tygbandets rulle vara kvar på hållaren.
3	Ta bort det använda tygbandet. OBS! Släng inte bort den tomma rullen på den vänstra hållaren för tygband.

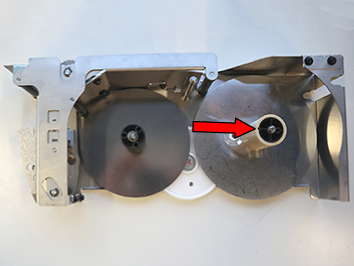

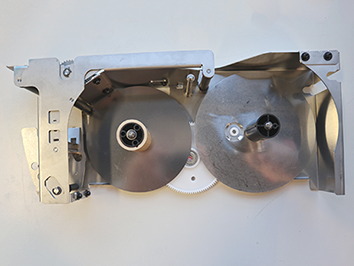

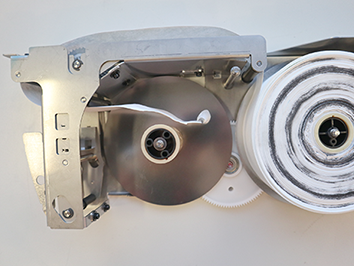

4	Ta bort den tomma rullen för tygbandet från den vänstra tygbandshållaren och placera den på den högra tygbandshållaren (se hur den ska sitta).
5	Rengör kassetten. Fukta en trasa med PML och rengör hela kassetten och den övre rullen noggrant. Var särskilt noga med områdena mellan tänderna i den övre rullen.
6	Ta ett nytt tygband och öppna det (ta inte bort etiketten helt - låt den sitta kvar på tygbandets ände)

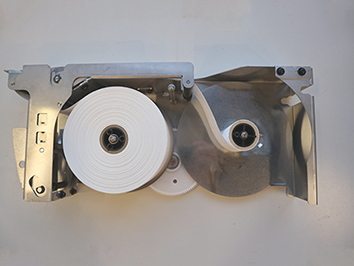

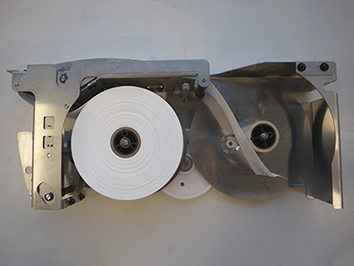

7	Placera det nya tygbandet på tygbandshållaren på den vänstra sidan av kassetten (se hur den ska sitta).

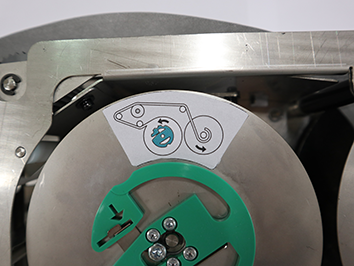

8	Fäst änden av det nya tygbandet på den tomma rullen i tygbandshållaren på höger sida av kassetten med den ursprungliga etiketten. För änden av mjukpappersbandet under och över gummirullen. För sedan änden av tygbandet mot den tomma rullen på kassettens högra sida (som visas på den demonterade metalomslaget på tygbandskassetten). Fäst tygbandet på den tomma rullen med tygbandets ursprungliga etikett.
9	Rotera rullen 2 varv.

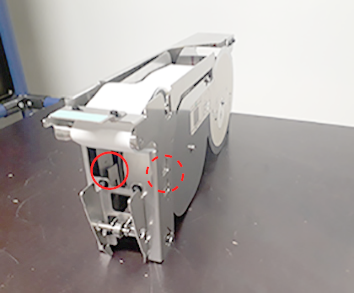

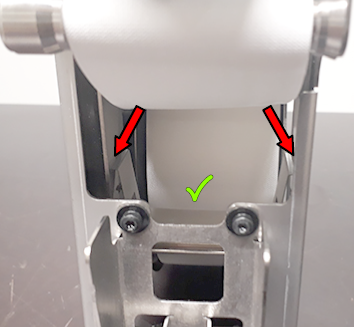

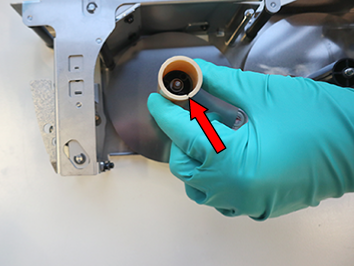

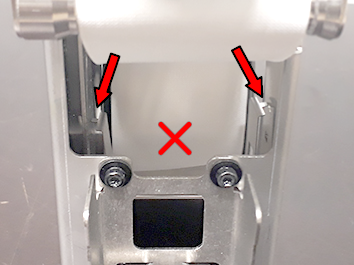

	OBS! Medan du fäster förbandet under och över den övre rullen, se till att hålla fjäderbladet (se bild för placering) i rätt läge. Om den lossnar, sätt tillbaka den i rätt läge.

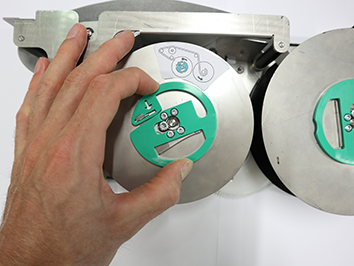

10	Rotera den tomma hållaren ett varv för att dra åt tygbandet.
		Tygbandskassett D4	Tygbandskassett D3
11	Tygbandskassett D4 Återför de två metalomslagen på kassetten. Sätt tillbaka metallomslaget på tygbandshållaren och skjut tillbaka metallomslaget på plats (se hur det ska sitta). Kläm ihop plastcirkel så den lilla metallplattan mellan skjutreglagen i plast (vid pilen inpläterad i plasten) bredvid skruven. Tryck sedan metallomslaget ned och tillbaka till dess originalposition. OBS! Se till att den lilla metallplattan glider in under skruven. På så sätt säkras den ordentligt. Tygbandskassett D3 Sätt tillbaka metallomslaget på kassetten. Placera de tre hålen i metallplattan på de tre metallstiften på kassetten (två är inbäddade i tygbandshållaren). Tryck metallplattan på plats. OBS! Var uppmärksam på fjädern på baksidan av metallplattan - placera fjädern under järnstiftet i mitten.
12	Upprepa steg 1 till 11 för att byta ut de andra använda tygbanden.

Och sedan då?

Kassera de använda vävnadsbanden.
