Замена красящей ленты

Печатающие головки автоматически очищаются влажной красящей лентой в соответствии со схемой очистки. Рулон красящей ленты помещен в кассету. Для каждого цвета чернил и жидкости ColorGrip имеется по две кассеты с лентой. Кассеты для ColorGrip меньше, чем кассеты для цветов чернил. (Сведения о техническом обслуживании печатающих головок)

Когда красящие ленты в одной или нескольких кассетах почти закончатся, в информационной области появится значок, указывающий на то, что кассеты необходимо заменить. (Замена кассет с красящей лентой)

Вскоре после замены кассет вставьте в извлеченные кассеты новую ленту, чтобы запасные кассеты были у вас под рукой.

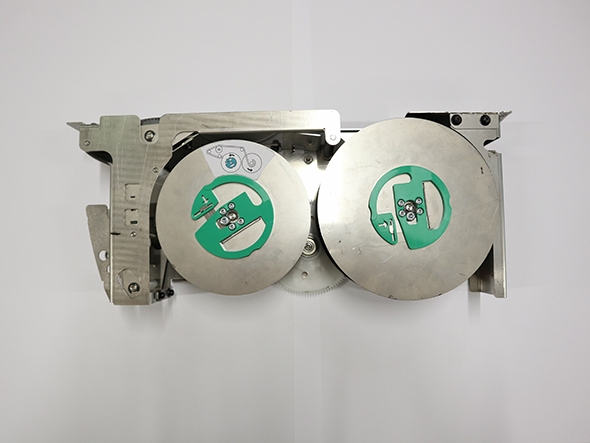

Кассета с красящей лентой D4

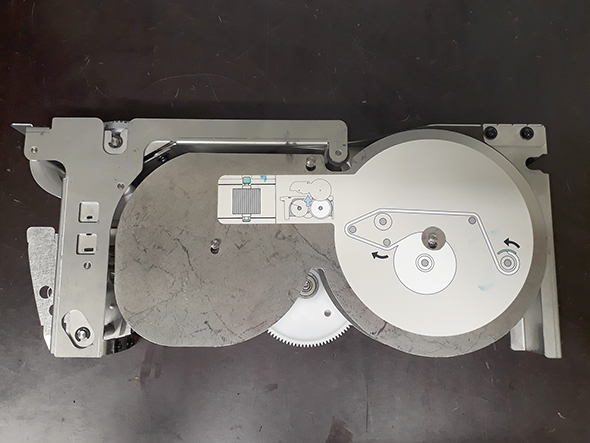

Кассета с красящей лентой D3
ПРИМЕЧАНИЕ

  • Чтобы исключить загрязнение рук при работе с чернилами, а также жидкостями ColorGrip, PML или SU70, рекомендуется использовать нитриловые перчатки. Дополнительные сведения см. в соответствующих паспортах безопасности материалов. (Узнайте о техобслуживании принтера.)

  • Чернила, ColorGrip PML и/или SU70 содержат 1,2-бензиcотиазол-3(2H)-он. С точки зрения охраны труда и техники безопасности не рекомендуется, чтобы люди, чувствительные к химическим веществам (например, страдающие астмой), работали с чернилами или химическими веществами.

Подготовка

  • Вам нужны новые красящие ленты

  • Вам нужна ткань для чистки (салфетки Alphawipe Texwipe TX1004).

  • Вам нужна бутылка с жидкостью для обслуживания процесса (PML).

  • Вам нужен большой лист бумаги.

  • Возьмите картонную коробку с кассетами, в которых израсходовалась красящая лента.

  • Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Замена красящей ленты.

Процедура

Действие

Кассета с красящей лентой D4

Кассета с красящей лентой D3

1

Кассета с красящей лентой D4

Снимите две железные крышки с кассеты.

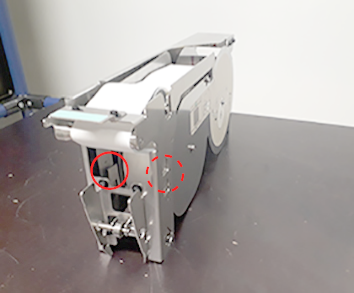

  1. Поместите кассету на большой лист бумаги ровно. Сторона с железными крышками должна быть направлена вверх.

    ПРИМЕЧАНИЕ

    Кассета помещается на большой лист, чтобы уменьшить загрязнение чернилами.

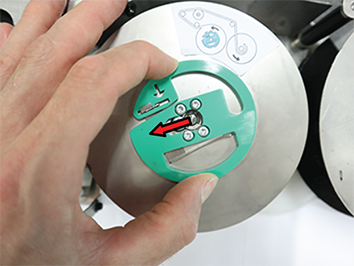

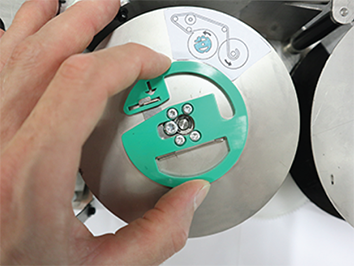

  2. Сожмите пластиковый круг так, чтобы маленькая железная пластина, находящаяся между пластиком, скользнула влево и вышла из-под винта. Затем поднимите крышку и снимите ее с кассеты.

Кассета с красящей лентой D3

Снимите железную пластину с плоской стороны кассеты.

  1. Поместите кассету на большой лист бумаги ровно. Сторона с незафиксированной железной пластиной должна быть направлена вверх.

    ПРИМЕЧАНИЕ

    Кассета помещается на большой лист, чтобы уменьшить загрязнение чернилами.

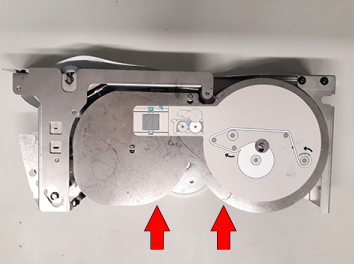

  2. Большими пальцами нажмите на железную пластину в направлении от себя в отмеченных местах и снимите ее, высвободив три отверстия.

2

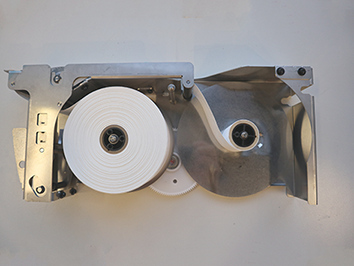

Удалите оставшуюся красящую ленту с левого держателя, оставив сердечник.

3

Снимите израсходованную красящую ленту.

ПРИМЕЧАНИЕ

Не выбрасывайте пустую сердцевину левого держателя красящей ленты.

4

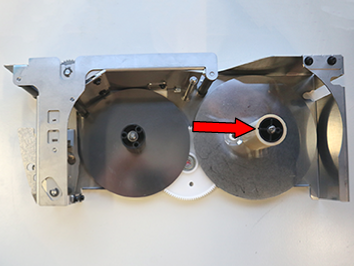

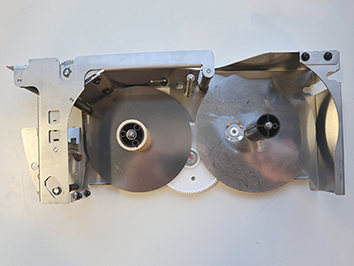

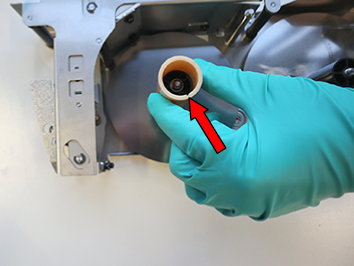

Снимите пустой сердечник красящей ленты с левого держателя и поместите его на правый держатель (обратите внимание на канавку).

5

Очистите кассету.

Увлажните ткань для чистки жидкостью PML и тщательно очистите всю кассету и верхний ролик. Уделите особое внимание областям между зубцами верхнего ролика.

6

Возьмите новую красящую ленту и откройте ее (не снимайте наклейку полностью, оставьте ее прикрепленной к концу красящей ленты).

7

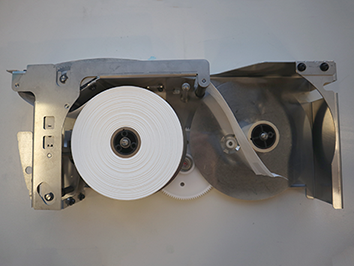

Поместите новую красящую ленту на держатель в левой части кассеты (обратите внимание на канавку).

8

Прикрепите конец новой красящей ленты к пустому сердечнику на держателе красящей ленты на правой стороне кассеты с помощью оригинальной наклейки.

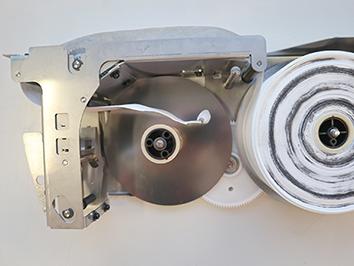

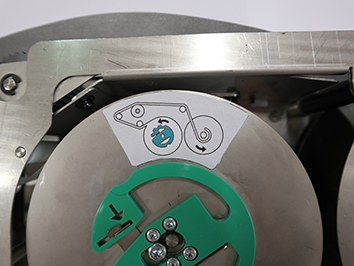

  1. Проложите конец красящей ленты над резиновым верхним валиком. Затем направьте конец красящей ленты в сторону пустого сердечника в правой части кассеты (как показано на снятой железной крышке кассеты с красящей лентой).

  2. Прикрепите красящую ленту к пустому сердечнику с помощью оригинальной наклейки красящей ленты.

9

Поверните сердечник на 2 оборота.

ПРИМЕЧАНИЕ

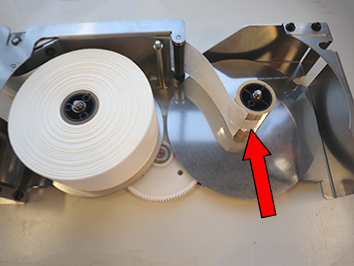

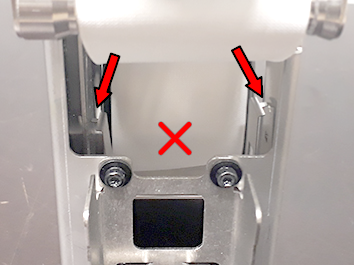

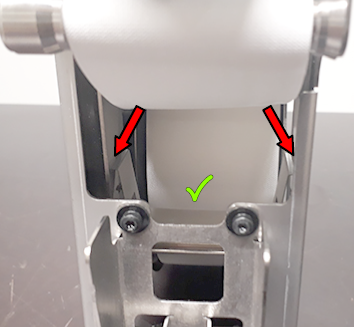

Прокладывая красящую ленту над верхним роликом, убедитесь в правильном положении лепестковой пружины (см. изображение). Если она ослаблена, верните ее в правильное положение.

10

Поверните пустую катушку на один оборот, чтобы красящая лента натянулась.

Кассета с красящей лентой D4

Кассета с красящей лентой D3

11

Кассета с красящей лентой D4

Установите назад на кассету две железные крышки.

  1. Установите железную крышку обратно на держатель красящей ленты и сдвиньте ее обратно в нужное положение (обратите внимание на канавку).

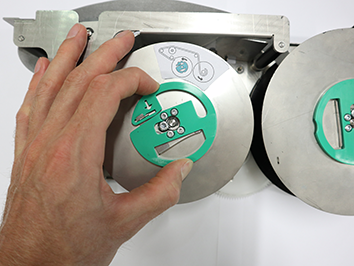

  2. Сожмите пластиковый круг, чтобы маленькая железная пластина, находящаяся между пластиком (на уровне стрелки, выгравированной на пластике), соскользнула в сторону от винта. Затем опустите крышку утюга вниз и верните ее в исходное положение.

    ПРИМЕЧАНИЕ

    Убедитесь, что маленькая железная пластина проскользнула под винт. В таком случае она будет надежно закреплена.

Кассета с красящей лентой D3

Установите железную крышку назад на кассету.

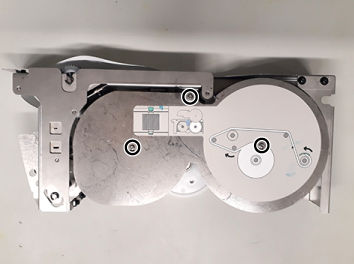

  1. Три отверстия на железной пластине должны совпасть с тремя железными штырями на кассете (два из них встроены в держатели красящей ленты).

  2. Установите железную пластину на место.

    ПРИМЕЧАНИЕ

    Обратите внимание на пружину на задней части железной пластины. Разместите пружину под средним железным штифтом.

12

Повторите шаги с 1 по 11, чтобы заменить другие израсходованные красящие ленты.

Дальнейшие действия

Утилизируйте израсходованные красящие ленты.
