varioPRINT iX-series

Capetele de imprimare sunt curățare automat cu bandă de material textil umed, conform schemei de curățare. Rolele de benzi de material textil se află în casete. Pentru fiecare culoare de cerneală și lichid ColorGrip, există două casete cu bandă. Casetele pentru ColorGrip sunt mai mici decât cele pentru culorile de cerneală. (Aflați mai multe despre întreținerea capetelor de imprimare)

Când una sau mai multe benzi de material textil sunt aproape epuizate, panoul de control indică necesitatea înlocuirii casetelor. (Înlocuiți casetele de material textil)

Înlocuiți benzile de material textil utilizate la scurt timp după înlocuirea casetelor de material textil, pentru a menține un stoc de casete cu benzi de material textil noi.

Casetă de material textil D4

Casetă de material textil D3

NOTĂ

Pentru a vă menține mâinile curate, se recomandă să utilizați mănuși de nitril atunci când lucrați cu cerneală, ColorGrip, PML sau SU70. Pentru detalii, consultați fișele de date de siguranță a materialelor asociate. (Aflați mai multe despre întreținerea imprimantei)
Cernelurile, ColorGrip PML și/sau SU70 conțin 1,2-Benzisotiazol-3(2H)-unu. Din punct de vedere al sănătății și securității la locul de muncă, nu se recomandă ca persoanele sensibile la substanțele chimice (de exemplu, persoanele cu astm) să lucreze cu cerneală sau substanțe chimice.

Înainte de a începe

Aveți nevoie de benzi de material textil noi
Aveți nevoie de lavete de curățare (lavete Alphawipe Texwipe TX1004).
Aveți nevoie de un flacon cu lichid de întreținere pentru proces (process maintenance liquid – PML).
Aveți nevoie de o coală de hârtie mai mare.
Scoateți cutia de carton cu casetele de material textil ale căror benzi sunt epuizate.
Videoclipul cu instrucțiuni pentru această acțiune de întreținere este disponibil, a se vedea Înlocuiți o bandă de material textil.

Procedură

	Acțiune	Casetă de material textil D4	Casetă de material textil D3

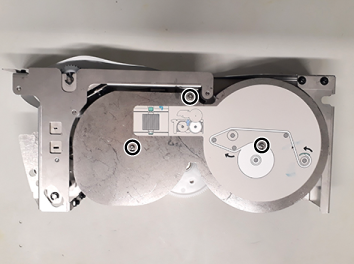

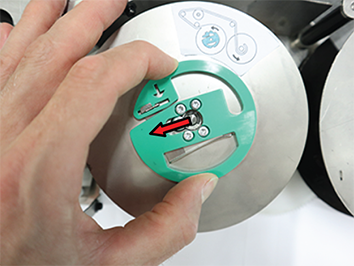

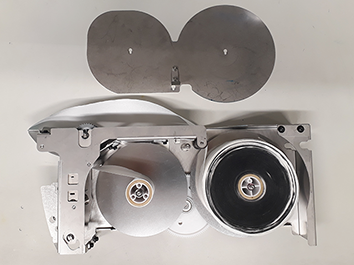

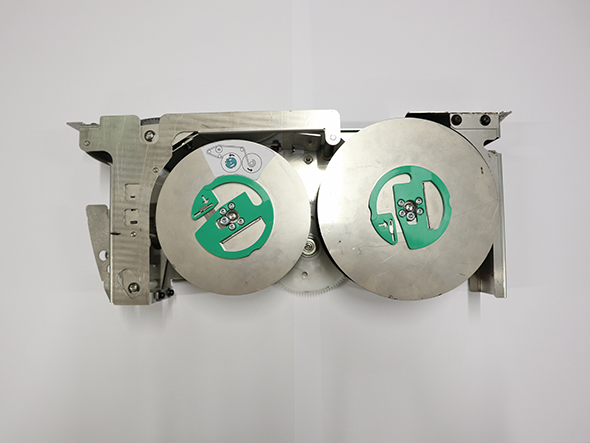

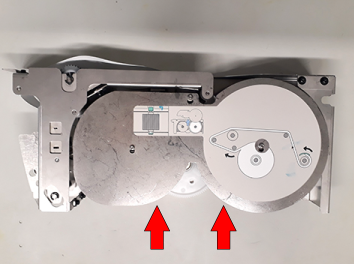

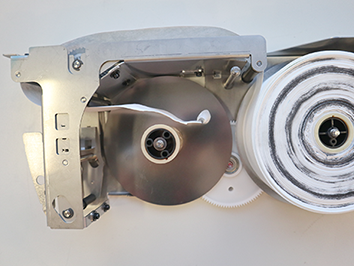

1	Casetă de material textil D4 Scoateți cele două capace de fier de pe casetă. Așezați caseta pe o coală mare de hârtie, cu partea cu capacele de fier orientată în sus. NOTĂ Așezați caseta pe o coală mare pentru a preveni murdărirea cu cerneală. Strângeți cercul de plastic astfel încât placa mică de fier dintre plastic să alunece spre stânga și să iasă de sub șurub. Apoi, ridicați capacul și scoateți-l de pe casetă. Casetă de material textil D3 Demontați placa de fier de pe partea plată a casetei. Așezați caseta pe o coală mare de hârtie, cu partea plăcii de fier demontate orientată în sus. NOTĂ Așezați caseta pe o coală mare pentru a preveni murdărirea cu cerneală. Cu degetele mari, împingeți punctele marcate de pe placa de fier și deschideți placa de fier prin cele trei orificii.
2	Scoateți banda de material textil rămasă din suportul de bandă de material textil din stânga; lăsați rola benzii de material textil pe suport.

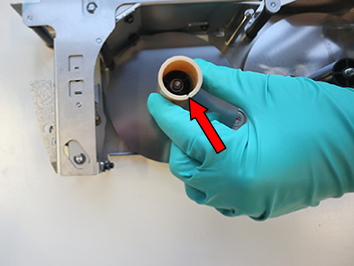

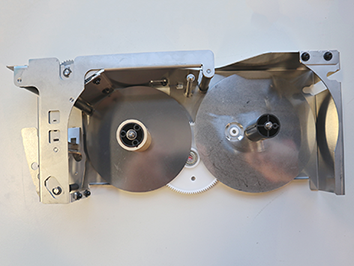

3	Scoateți banda de material textil utilizată. NOTĂ Nu aruncați roata goală de pe suportul de bandă de material textil din partea stângă.

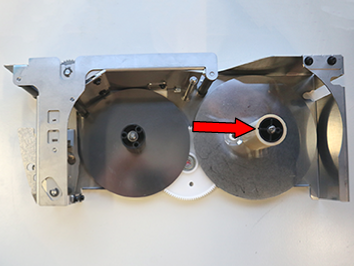

4	Luați rola goală de bandă de material textil de pe suportul de bandă de material textil din stânga și așezați-o pe suportul de bandă de material textil din dreapta (atenție la profil).
5	Curățați caseta. Umeziți o lavetă de curățare cu PML și curățați bine întreaga casetă și rola de sus. Acordați atenție specială zonelor dintre dinții rolei de sus.
6	Luați o nouă bandă de material textil și deschideți-o (nu îndepărtați complet autocolantul, lăsați-l atașat la capătul benzii de material textil)

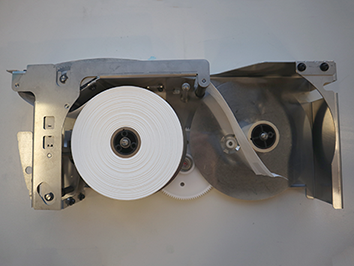

7	Așezați noua bandă de material textil pe suportul de bandă din stânga casetei (atenție la profil).

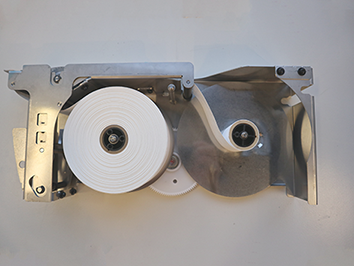

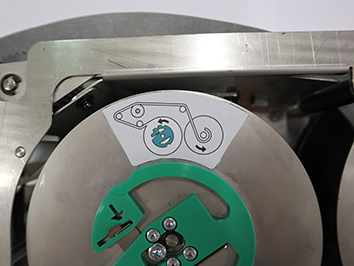

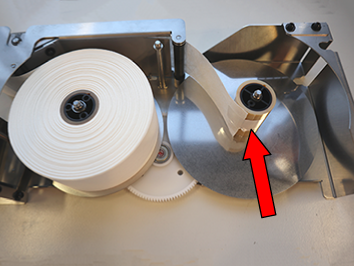

8	Atașați capătul noii benzi de material textil la rola goală de pe suportul de bandă din dreapta casetei, folosind un autocolantul original. Introduceți capătul benzii de material textil pe dedesubtul și pe deasupra rolei superioare de cauciuc. Apoi, duceți capătul benzii de material textil către rola goală din dreapta casetei (conform indicației de pe capacul de fier demontat al casetei de bandă de material textil). Atașați banda de material textil la rola goală, cu autocolantul original al benzii de material textil.
9	Rotiți rola de 2 ori.

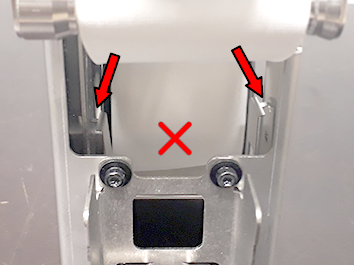

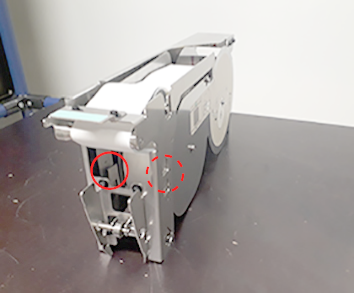

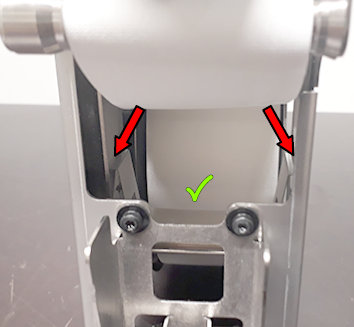

	NOTĂ În timp ce ghidați banda de material textil pe dedesubtul și pe deasupra rolei superioare, nu uitați să mențineți arcul lamelar (consultați imaginea pentru poziția acestuia) în poziția corectă. Dacă acesta se desprinde, readuceți-l în poziția corectă.
10	Rotiți suportul gol o dată pentru a strânge banda de material textil.
		Casetă de material textil D4	Casetă de material textil D3

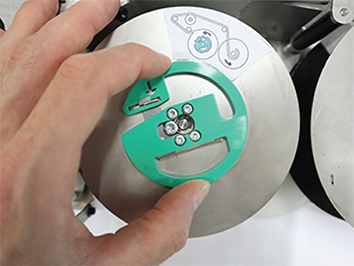

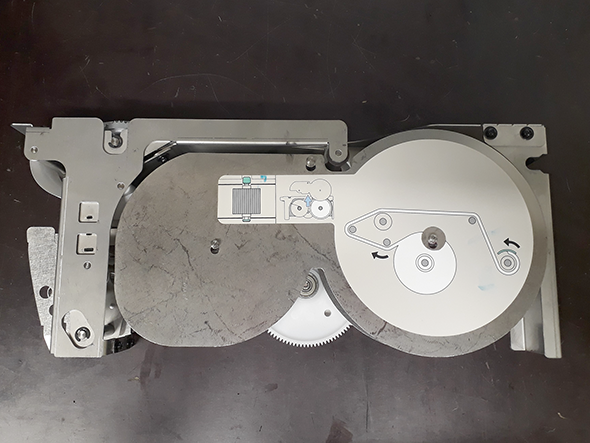

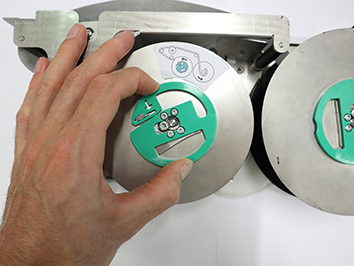

11	Casetă de material textil D4 Montați la loc cele două capace de fier pe casetă. Așezați capacul de fier înapoi pe suportul pentru bandă și glisați-l înapoi în poziție (atenție la profil). Strângeți cercul de plastic, astfel încât placa mică de fier dintre plastic (di dreptul săgeții gravate în plastic) să alunece în lateralul șurubului. Apoi, împingeți capacul de fier în jos, înapoi în poziția originală. NOTĂ Asigurați-vă că placa mică de fier alunecă sub șurub. În acest fel, este bine fixată. Casetă de material textil D3 Montați la loc capacul de fier pe casetă. Așezați cele trei orificii din placa de fier pe cele trei știfturi de fier de pe casetă (două sunt integrate în suporturile de bandă de material textil). Presați placa de fier în poziție. NOTĂ Acordați atenție arcului de pe spatele plăcii de fier; poziționați arcul sub știftul de fier central.
12	Repetați pașii 1–11 pentru a înlocui celelalte benzi de material textil utilizate.
