varioPRINT iX-series

As cabeças de impressão são automaticamente limpas com fita de tecido húmido de acordo com um esquema de limpeza. Um rolo de fita de tecido encontra-se numa cassete. Estão disponíveis duas cassetes com fita para cada cor de tinta e para o líquido ColorGrip. As cassetes para o ColorGrip são mais pequenas do que as cassetes para a cor de tinta. (Obter informações sobre a manutenção da cabeça de impressão)

Quando uma ou mais fitas de tecido estiverem quase esgotadas, a consola indica que é necessário substituir as cassetes de tecido. (Substituir as cassetes de tecido)

Substitua as fitas de tecido usadas pouco tempo depois de substituir as cassetes de tecido, para manter um stock de cassetes com novas fitas de tecido.

Cassete de tecido D4

Cassete de tecido D3

NOTA

Para manter as mãos limpas, é aconselhável utilizar luvas de nitrilo ao trabalhar com tinta, ColorGrip, PML ou SU70. Para obter mais informações, consulte as fichas de dados de segurança de material relacionadas. (Obter informações sobre a manutenção da impressora)
As tintas, ColorGrip, PML e/ou SU70 contêm 1,2-benzisotiazol-3(2H)-ona. Na perspetiva da saúde e segurança no trabalho, não é recomendado que as pessoas sensíveis a químicos (por exemplo, pessoas com asma) trabalhem com tinta ou químicos.

Antes de começar

São necessárias novas fitas de tecido
São necessários panos de limpeza (panos Alphawipe Texwipe TX1004).
Necessita de um frasco com líquido de manutenção de processamento (PML).
Necessita de uma folha de papel grande.
Pegue na caixa de cartão com as cassetes de tecido com as fitas de tecido esgotadas.
O vídeo de instruções para esta ação de manutenção está disponível, consulte Substituir uma fita de tecido.

Procedimento

	Ação	Cassete de tecido D4	Cassete de tecido D3

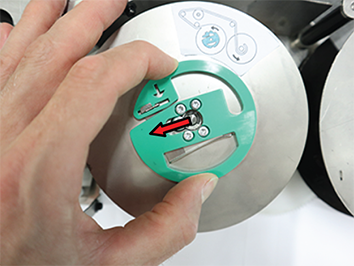

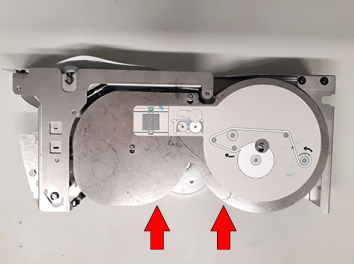

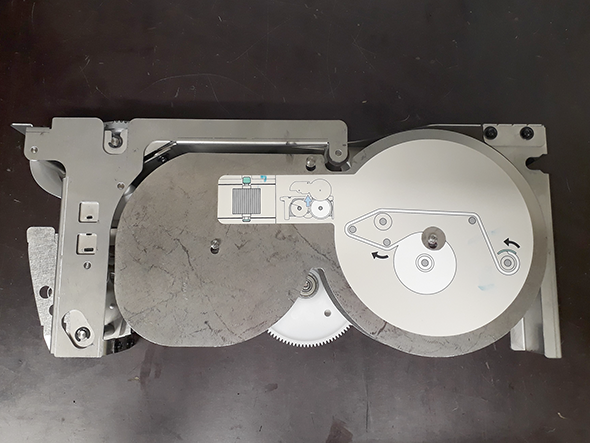

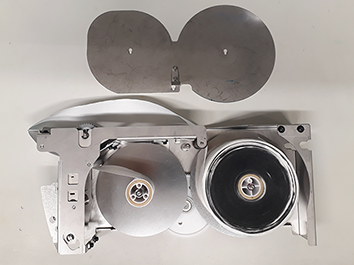

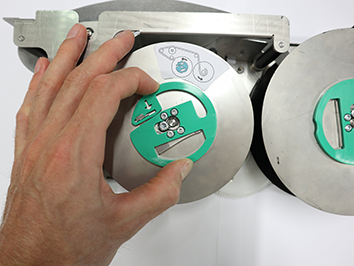

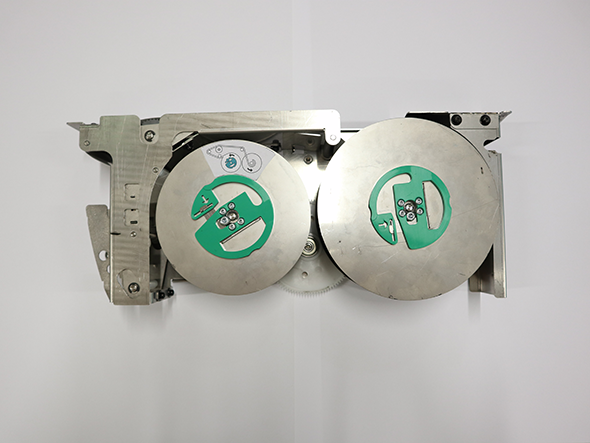

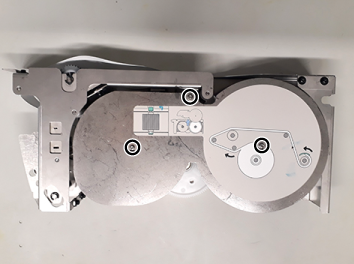

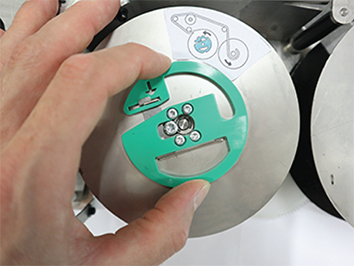

1	Cassete de tecido D4 Retire as duas tampas de ferro da cassete. Coloque a cassete deitada numa folha de papel grande com as tampas de ferro voltadas para cima. NOTA Coloque a cassete numa folha grande para reduzir a sujidade da tinta. Aperte o círculo de plástico para que a pequena placa de ferro entre o plástico deslize para a esquerda e para fora por baixo do parafuso. Em seguida, levante a tampa e retire-a da cassete. Cassete de tecido D3 Desmonte a placa de ferro na superfície lisa da cassete. Coloque a cassete deitada numa folha de papel grande, com o lado com placa de ferro solta voltado para cima. NOTA Coloque a cassete numa folha grande para reduzir a sujidade da tinta. Utilize os polegares para empurrar a placa de ferro nos lugares indicados e abra a placa de ferro pelos três orifícios.

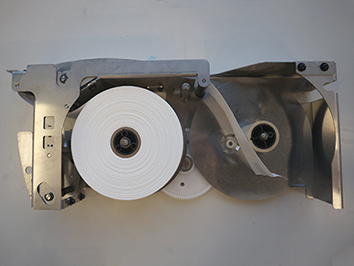

2	Retire os restos da fita de tecido do suporte da fita de tecido do lado esquerdo, deixando o canudo da fita de tecido esquerdo no suporte.

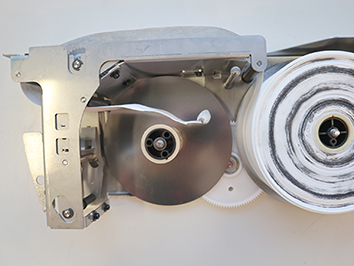

3	Remova a fita de tecido usada. NOTA Não deite fora o canudo vazio no suporte da fita de tecido do lado esquerdo.

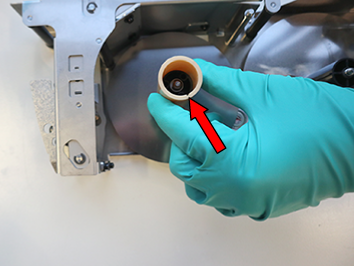

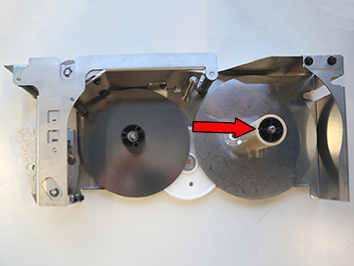

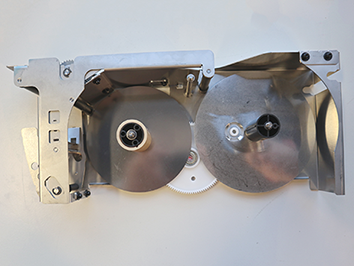

4	Retire o canudo vazio da fita de tecido do suporte da fita de tecido no lado esquerdo e coloque-o no suporte de fita de tecido no lado direito (tenha atenção ao encaixe).
5	Limpe a cassete. Humedeça um pano de limpeza com PML e limpe bem toda a cassete e o rolo de cima. Preste especial atenção às áreas entre os dentes e o rolo de cima.
6	Pegue numa fita de tecido nova e abra-a (não remova completamente o autocolante, deixe-o preso à extremidade da fita de tecido).
7	Coloque a nova fita de tecido no suporte de fita do tecido no lado esquerdo da cassete (tenha atenção ao encaixe).

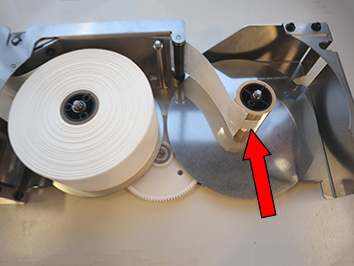

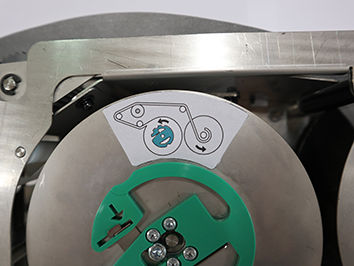

8	Fixe a extremidade da nova fita de tecido ao canudo vazio do suporte da fita de tecido no lado direito da cassete com o autocolante original. Passe a extremidade da fita de tecido por baixo e por cima do rolo de cima de borracha. Em seguida, guie a extremidade da fita de tecido em direção ao canudo vazio no lado direito da cassete (conforme apresentado na tampa de ferro desmontada da cassete de tecido). Fixe a fita de tecido ao canudo vazio com o autocolante original da fita de tecido.
9	Rode o núcleo 2 vezes.

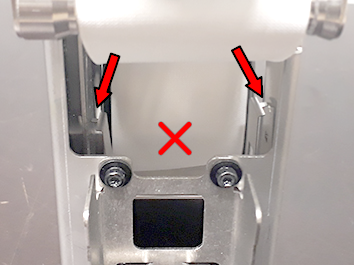

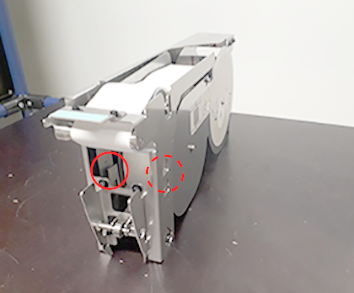

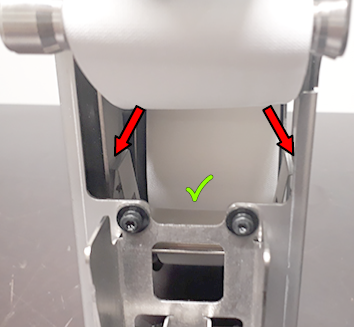

	NOTA Enquanto passa a fita de tecido por baixo e por cima do rolo de cima, certifique-se de que mantém a folha da mola (consulte a imagem para ver a localização) na posição correta. Se se soltar, volte a colocar na posição correta.
10	Rode o suporte vazio uma volta para apertar a fita de tecido.
		Cassete de tecido D4	Cassete de tecido D3
11	Cassete de tecido D4 Volte a colocar as duas tampas de ferro na cassete. Coloque a tampa de ferro novamente no suporte da fita de tecido e deslize a tampa de ferro novamente para a posição (tenha atenção ao encaixe). Aperte o círculo de plástico para que a pequena placa de ferro entre o plástico (na seta gravada no plástico) deslize para o lado do parafuso. Em seguida, empurre a tampa de ferro para baixo, de volta à sua posição original. NOTA Certifique-se de que a pequena placa de ferro desliza por baixo do parafuso. Desta forma, está bem segura. Cassete de tecido D3 Volte a colocar a tampa de ferro na cassete. Coloque os três orifícios na placa de ferro em cima dos três pinos de ferro na cassete (dois estão incorporados nos suportes de fita de tecido). Empurre a placa de ferro de volta para o seu lugar. NOTA Certifique-se de que a mola na parte posterior da placa de ferro está colocada sob o pino de ferro do meio.
12	Repita os passos 1 a 11 para substituir as outras fitas de tecido usadas.
