varioPRINT iX-series

Skrivehodene rengjøres automatisk med våte tekstilbånd ut fra et rengjøringsoppsett. En rull med tekstilbånd ligger i en kassett. For hver blekkfarge og ColorGrip-væsken er to kassetter med bånd tilgjengelig. Kassettene for ColorGrip er mindre enn kassettene for blekkfargen. (Lær om vedlikehold av skrivehode)

Når ett eller flere tekstilbånd er nesten oppbrukt, vil instrumentpanelet informere om at tekstilbåndkassettene må byttes. (Bytt ut tekstilbåndkassettene)

Erstatt de brukte tekstilbåndene kort tid etter at du har byttet tekstilbåndkassettene, slik at du har et lager med kassetter med nye tekstilbånd.

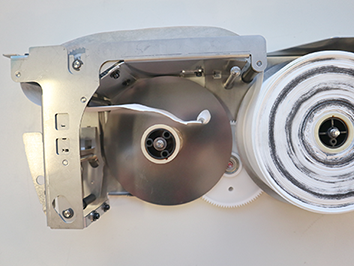

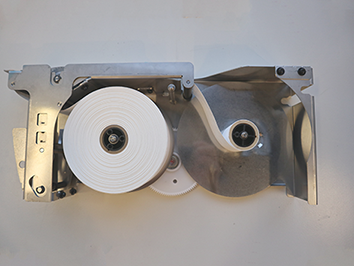

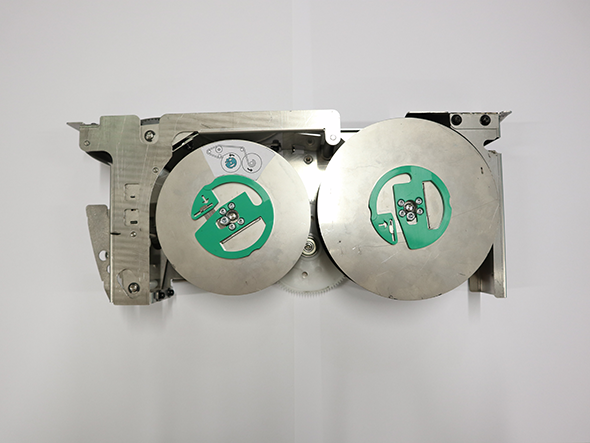

Tekstilbåndkassett D4

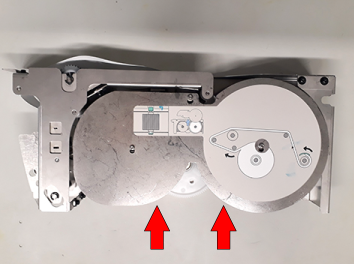

Tekstilbåndkassett D3

MERK

For å unngå å skitne deg til på hendene bør du bruke nitrilhansker når du jobber med blekk, ColorGrip, PML eller SU70. Du finner mer informasjon i de relevante databladene for materialsikkerhet. (Lær om skrivervedlikehold)
Blekk, ColorGrip PML og/eller SU70 inneholder 1,2-Benzisothiazol-3(2H)-en. Fra et synspunkt for helse og sikkerhet på arbeidsplassen anbefales det ikke at personer som er følsomme for kjemikalier (f.eks. personer med astma) jobber med blekk eller kjemikalier.

Før du begynner

Du trenger nye tekstilbånd
Du trenger kluter (Alphawipe-servietter Texwipe TX1004).
Du trenger en flaske med prosessvedlikeholdsvæske (PML).
Du trenger et stort papirark.
Ta ut pappesken med tekstilbåndkassetter med oppbrukte tekstilbånd.
Instruksjonsvideoen for denne vedlikeholdshandlingen er tilgjengelig, se Skift ut et tekstilbånd.

Prosedyre

	Handling	Tekstilbåndkassett D4	Tekstilbåndkassett D3

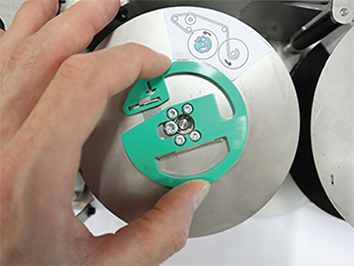

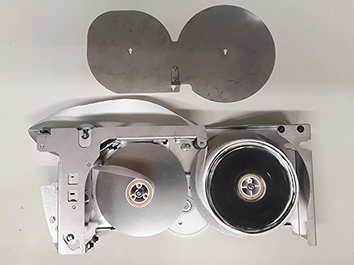

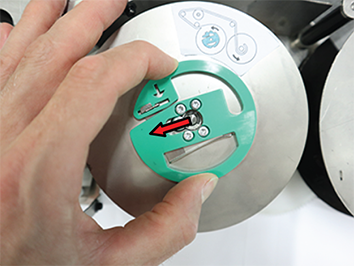

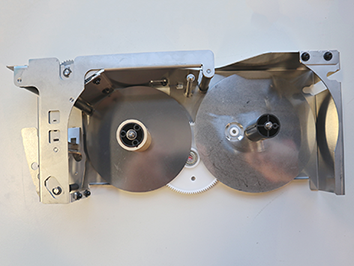

1	Tekstilbåndkassett D4 Ta av de to jerndekslene på kassetten. Sett kassetten flatt på et stort papirark med siden med jerndekslene vender opp. MERK Sett kassetten på et stort papirark for å redusere blekksøl. Klem sammen plastsirkelen slik at den lille jernplaten mellom plasten skyves mot venstre og ut fra under skruen. Løft deretter dekselet av kassetten. Tekstilbåndkassett D3 Ta av jernplaten på den flate siden av kassetten. Sett kassetten flatt på et stort papirark med siden med den løse jernplaten vendt opp. MERK Sett kassetten på et stort papirark for å redusere blekksøl. Bruk tommelen til å skyve jernplaten bort fra kroppen ved de merkede punktene, og åpne jernplaten ved å vippe den gjennom de tre hullene.
2	Fjern overflødig tekstilbånd fra tekstilbåndholderen på venstre side, la den venstre tekstilbåndkjernene forbli på holderen.
3	Fjern den brukte tekstilbåndet. MERK Ikke kast den tomme kjernen på venstre tekstilbåndholder.

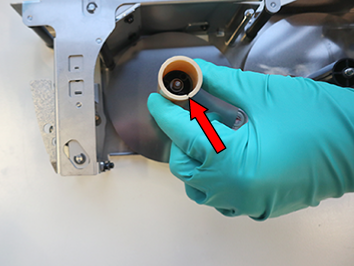

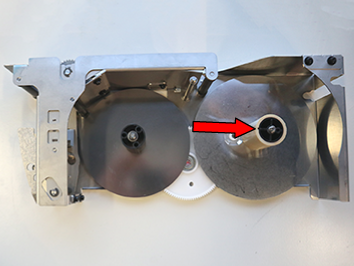

4	Ta den tomme tekstilbåndkjernen av tekstilbåndholderen på venstre side, og plasser den på den tekstilbåndholderen på høyre side (pass på justeringen).
5	Rengjør kassetten. Fukt en klut med PML, og rengjør hele kassetten og øverste valse grundig. Vær spesielt oppmerksom på områdene mellom tennene til øvre valse.
6	Åpne et nytt tekstilbånd (ikke ta helt av klistremerket – la det være festet til enden av tekstilbåndet)

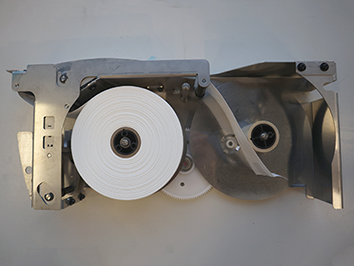

7	Sett det nye tekstilbåndet på tekstilbåndholderen på venstre side av kassetten (pass på justeringen).

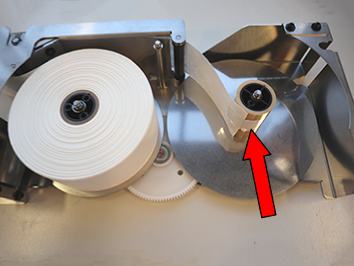

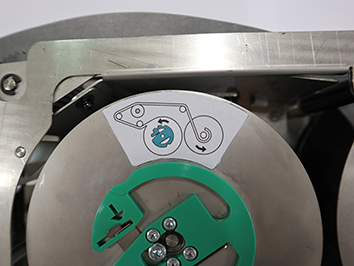

8	Fest enden av et nytt tekstilbånd til den tomme kjernen til tekstilbåndholderen på høyre side av kassetten, med det originale klistremerket. Før enden av tekstilbåndet under og over den øverste gummivalsen. Før deretter enden av tekstilbåndet mot den tomme kjernen på høyre side av kassetten (som vist på det demonterte jerndekselet på tekstilbåndkassetten). Fest tekstilbåndet på den tomme kjernen med det originale klistremerket fra tekstilbåndet.
9	Roter kjernen 2 ganger.

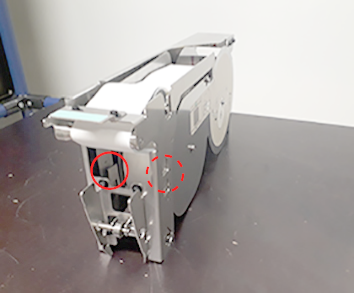

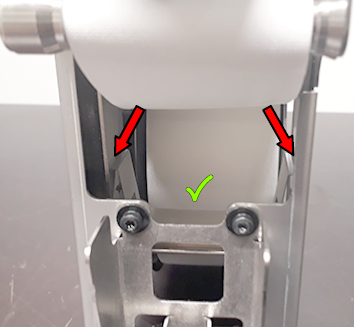

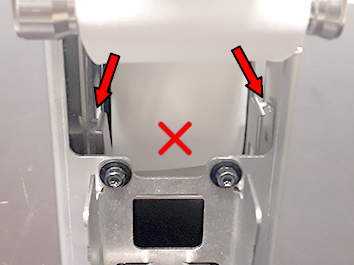

	MERK Mens du fører vevsbåndet under og over den øverste rullen, må du sørge for å holde fjærbladet (se bildet for plassering) i riktig posisjon. Hvis det løsner må det returneres til korrekt posisjon.
10	Roter den tomme holderen én gang for å stramme tekstilbåndet.
		Tekstilbåndkassett D4	Tekstilbåndkassett D3

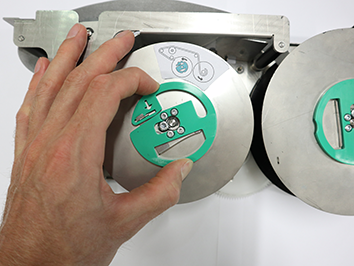

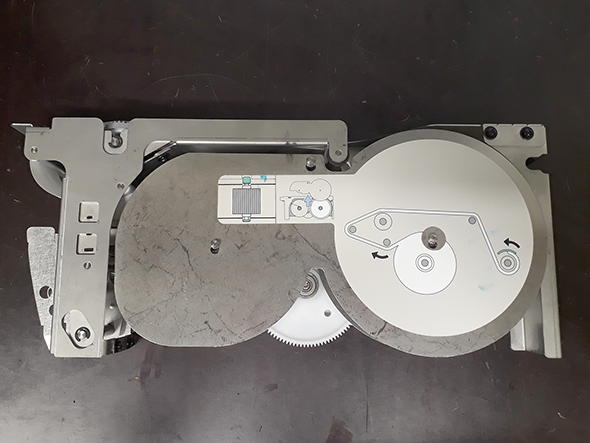

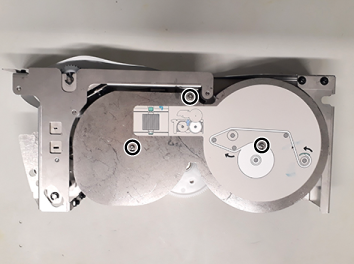

11	Tekstilbåndkassett D4 Sett de to jerndekslene tilbake på plass på kassetten. Sett jerndekselet på tekstilbåndholderen og skyv det i riktig posisjon (pass på nøkkelen). Klem sammen plastsirkelen slik at den lille jernplaten mellom plasten (ved den inngraverte pilen) skyves til sides for skruen. Trykk deretter ned dekselet til opprinnelig posisjon. MERK Pass på at den lille jernplaten skyves inn under skruen. Den vil da være godt festet. Tekstilbåndkassett D3 Sett jerndekselet tilbake på plass på kassetten. Sett de tre hullene i jern platen over de tre jernpinnene på kassetten (to er bygd inn i tekstilbåndholderne). Trykk jernplaten tilbake på plass. MERK Vær oppmerksom på fjæren på baksiden av jernplaten, plasser fjæren under den midtre jernpinnen.
12	Gjenta trinn 1–11 for å skifte ut de andre brukte tekstilbåndene.

Neste oppgave

Kast de brukte vevsbåndene.
