Een stoflint vervangen

1

Stoflintcassette D4

Verwijder de twee ijzeren afdekplaten op de cassette.

1. Plaats de cassette met de zijde met de ijzeren afdekplaten naar boven plat op een groot vel papier.

   OPMERKING

   Plaats de cassette op een groot vel om inktvlekken te beperken.

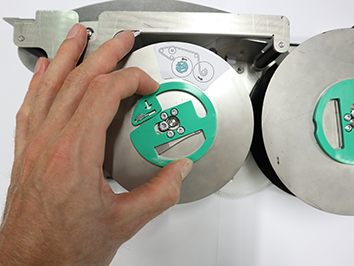

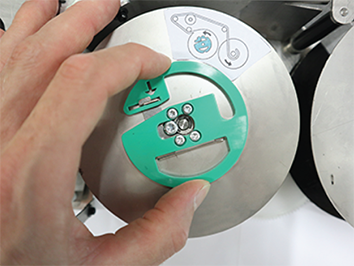

2. Knijp de cirkel van plastic samen om het kleine ijzeren plaatje tussen het plastic naar links en onder de schroef uit te schuiven. Til de afdekplaat omhoog en verwijder deze van de cassette.

Stoflintcassette D3

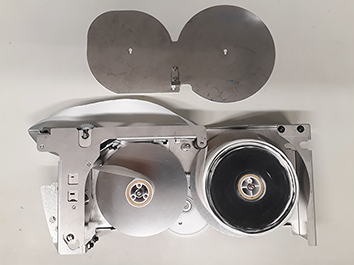

Maak de ijzeren plaat aan de vlakke zijde van de cassette los.

1. Plaats de cassette met de zijde met de losse ijzeren plaat naar boven plat op een groot vel papier.

   OPMERKING

   Plaats de cassette op een groot vel om inktvlekken te beperken.

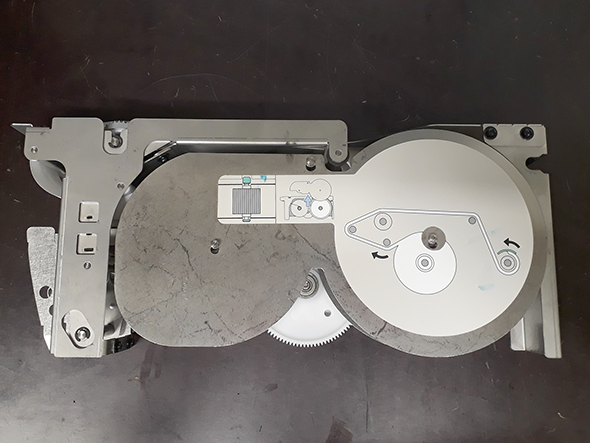

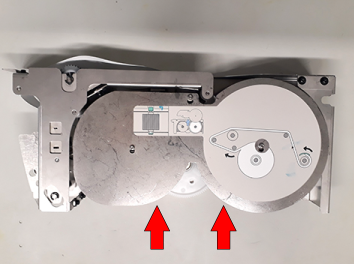

2. Duw de ijzeren plaat met uw duimen op de gemarkeerde plekken van u af en gebruik de drie gaten om de ijzeren plaat om te draaien.

2

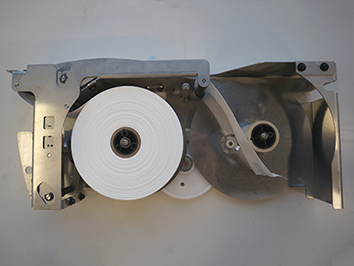

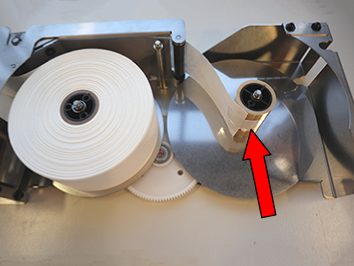

Verwijder het overgebleven stoflint uit de linker stoflinthouder zonder de stoflintkern van de houder te verwijderen.

3

Verwijder het gebruikte stoflint.

OPMERKING

Gooi de lege kern op de linker stoflinthouder niet weg.

4

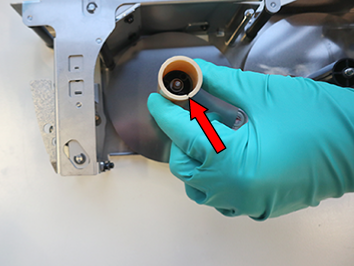

Verwijder de lege stoflintkern van de linker stoflinthouder aan de linkerzijde en plaats deze op de rechter stoflinthouder.

5

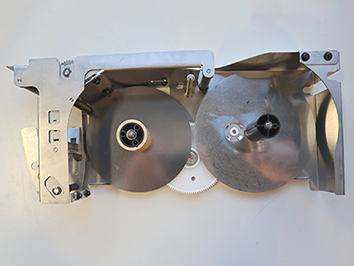

Reinig de cassette.

Bevochtig een reinigingsdoek met procesonderhoudsvloeistof (PML) en reinig de hele cassette en de bovenste rol grondig. Let vooral ook op de gebieden tussen de tanden van de bovenste rol.

6

Neem een nieuw stoflint en open dit (verwijder de sticker niet helemaal, maar laat deze bevestigd aan het einde van het stoflint)

7

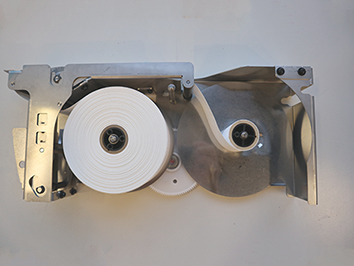

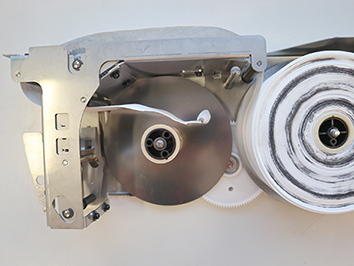

Plaats het nieuwe stoflint op de stoflinthouder links op de cassette.

8

Bevestig het einde van het nieuwe stoflint met de originele sticker aan de lege kern van de stoflinthouder aan de rechterzijde van de cassette.

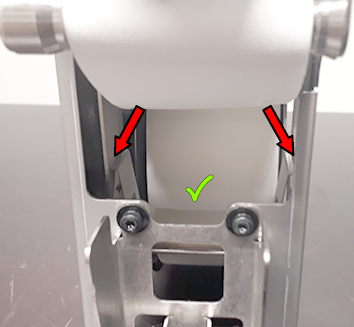

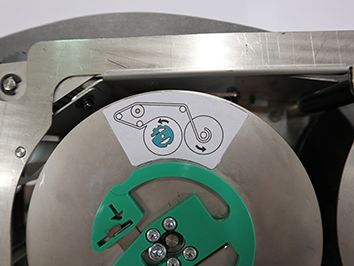

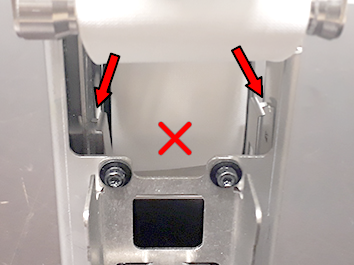

1. Leid het einde van het stoflint onder en over de bovenste rubber rol. Geleid het einde van het stoflint vervolgens naar de lege kern op de rechterzijde van de cassette (zoals wordt weergegeven op de ijzeren afdekking van de stoflintcassette).

2. Bevestig het stoflint met de originele sticker van het stoflint aan de lege kern.

9

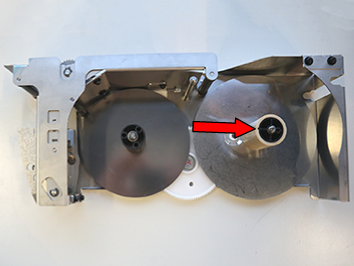

Draai de kern twee omwentelingen.

10

Draai de lege houder een keer om het stoflint strak te trekken.

Stoflintcassette D4

Stoflintcassette D3

11

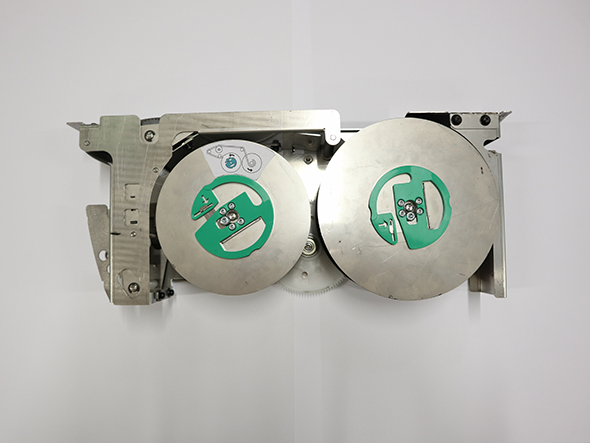

Stoflintcassette D4

Plaats de twee ijzeren afdekplaten weer op de cassette.

1. Plaats de ijzeren afdekplaat weer op de stoflinthouder en schuif de ijzeren afdekplaat terug op zijn plaats.

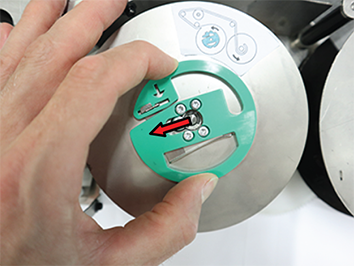

2. Knijp de cirkel van plastic samen zodat het ijzeren plaatje tussen het plastic (bij de gegraveerde pijl in het plastic) naast de schroef schuift. Duw de ijzeren afdekplaat vervolgens omlaag in de oorspronkelijke positie.

   OPMERKING

   Zorg dat het kleine ijzeren plaatje onder de schroef schuift. Zo blijft de ijzeren afdekplaat goed vastzitten.

Stoflintcassette D3

Plaats de ijzeren afdekplaat weer op de cassette.

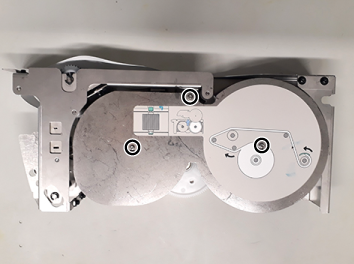

1. Plaats de drie gaten in de ijzeren plaat op de drie ijzeren pinnen op de cassette (twee zijn geïntegreerd in de stoflinthouders).

2. Duw de ijzeren plaat terug op zijn plaats.

   OPMERKING

   Lijn de veer aan de achterzijde van de ijzeren plaat uit met de middelste ijzeren pin.

12

Herhaal stap 1 tot en met 11 om de overige gebruikte stoflinten te vervangen.
