ロール リボンの交換

1

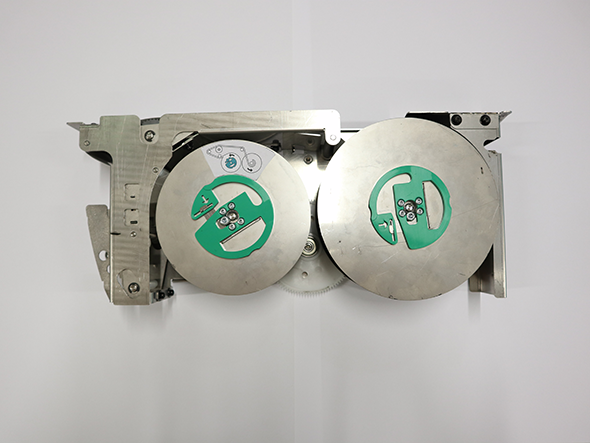

ロールカセット D4

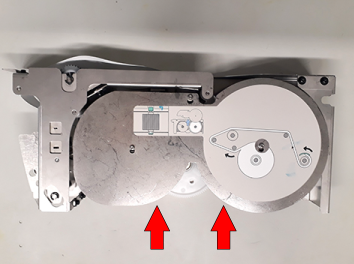

カセットの 2 つの鉄製カバーを取り外します。

1. カセットを大きなシートの上に平らに置きます。置くときは、鉄製カバーがある面を上に向けてください。

   メモ

   インクによる汚れを減らすために、カセットは大きなシートに置いてください。

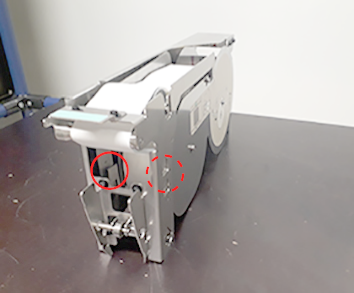

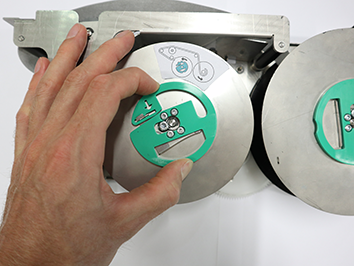

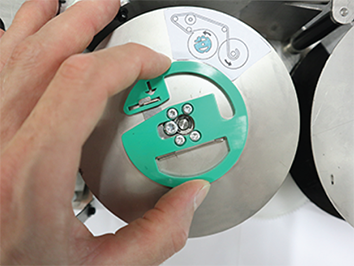

2. 円形のプラスチックを押すと、そのプラスチックの間にある小さな鉄製プレートが左にスライドして、ネジの下から出ます。その後、カバーを持ち上げ、カセットから取り外します。

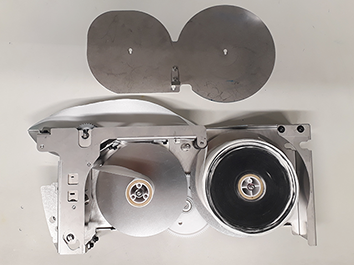

ロールカセット D3

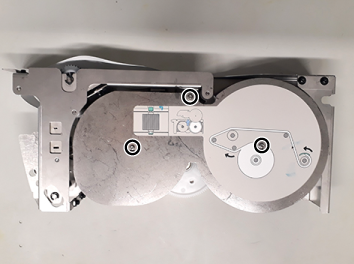

カセットの平らな面から鉄製プレートを取り外します。

1. カセットを大きなシートの上に平らに置きます。置くときは、取り外す鉄製プレートがある面を上に向けてください。

   メモ

   インクによる汚れを減らすために、カセットは大きなシートに置いてください。

2. マークされた場所で親指を使って鉄製プレートを前方に押し、めくって開けて、3 つの穴から取り外します。

2

残ったロールリボンを左側のロールリボンホルダーから取り除きます。左側のロールリボンの芯はホルダーに残してください。

3

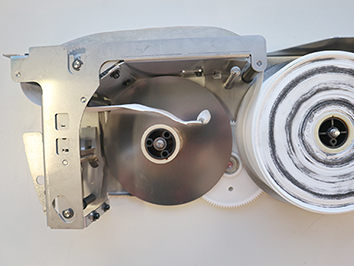

使用済みロールリボンを取り除きます。

メモ

左側のロールリボンホルダーに残った空の芯は捨てないでください。

4

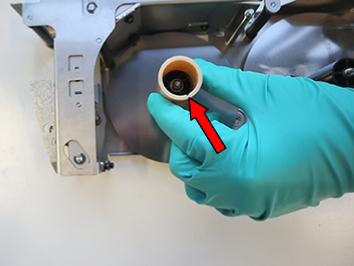

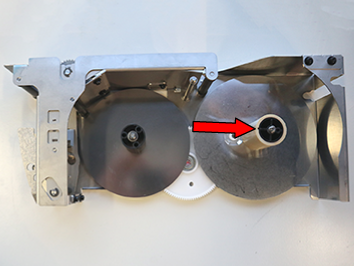

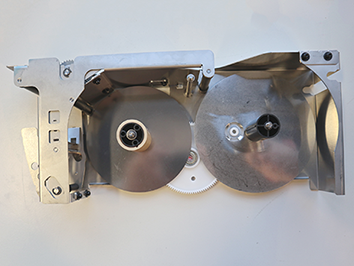

左側のロールリボンホルダーからロールリボンの空の芯を取り外し、右側のロールリボンホルダーに取り付けます (正しい位置に固定されていることを確認)。

5

カセットを清掃します。

清掃布を PML で湿らせ、カセット全体とトップローラーを入念に清掃します。トップローラーの歯の間は特に入念に清掃してください。

6

新しいロールリボンを包装から取り出します (ステッカーは完全に剥がさず、ロールリボンの端に付けたままにしておきます)。

7

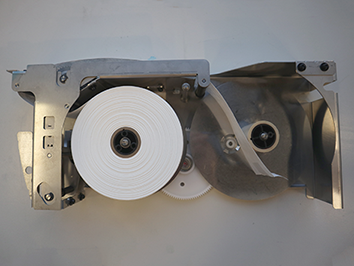

新しいロールリボンをカセットの左側のロールリボンホルダーに取り付けます (正しい位置に固定されていることを確認)。

8

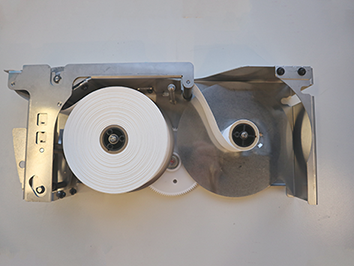

新しいロールリボンの端を、カセットの右側のロールリボンホルダーの空の芯に、ロールリボンの元々のステッカーで取り付けます。

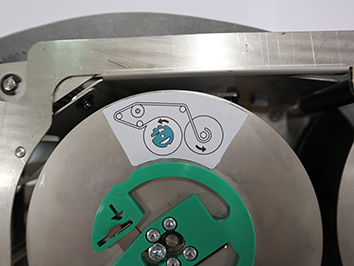

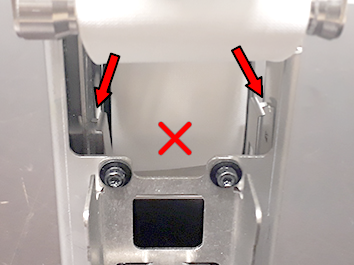

1. ロールリボンの端をトップゴムローラーの上下に沿わせてガイドします。次に、ロールリボンの端を、カセットの右側のロールリボンホルダーの空の芯に向けてガイドします (ロールカセットから取り外した鉄製カバー上の図を参照)。

2. ロールリボンの元々のステッカーを使用して、ロールリボンを空の芯に取り付けます。

9

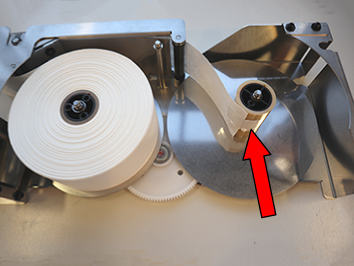

芯を 2 回転させます。

10

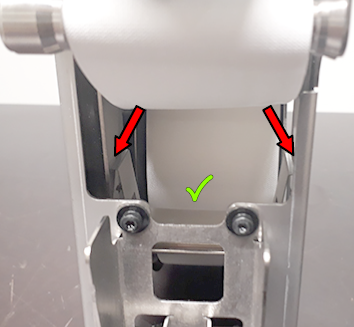

空のホルダーを 1 回転させてロールリボンをぴんと張ります。

ロールカセット D4

ロールカセット D3

11

ロールカセット D4

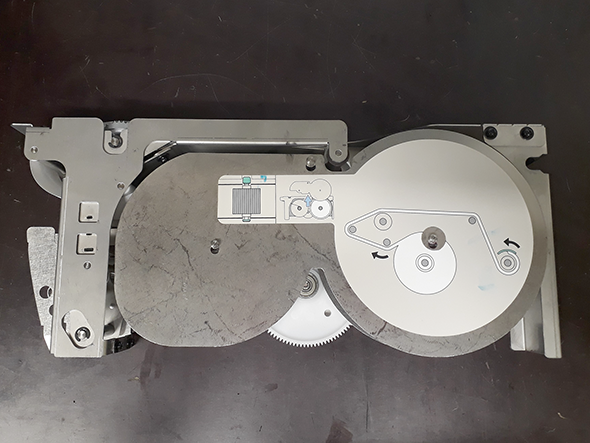

2 つの鉄製カバーをカセットに戻します。

1. 鉄製カバーをロールリボンホルダーに戻し、鉄製カバーをスライドさせて元の位置に戻します (正しい位置に固定されていることを確認)。

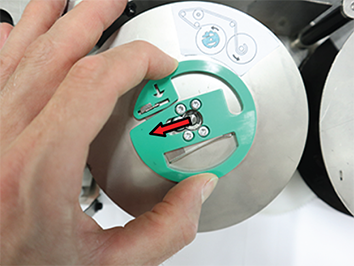

2. 円形のプラスチックを押すと、そのプラスチックの間にある小さな鉄製プレート (プラスチックに刻まれた矢印の位置にある) がネジの横をスライドします。その後、鉄製カバーを押し下げて、元の位置に戻します。

   メモ

   小さな鉄製プレートがネジの下にスライドするようにしてください。こうすることで、しっかりと固定されます。

ロールカセット D3

鉄製カバーをカセットに戻します。

1. 鉄製プレートの 3 つの穴をカセットの 3 つの鉄ピン (2 つはロールリボンホルダーに埋め込まれている) に合わせます。

2. 鉄製プレートを元の位置に押し戻します。

   メモ

   鉄製プレートの裏側にあるバネが中央の鉄ピンの下にあることを確認してください。

12

手順 1 〜 11 を繰り返して、他の使用済みロールリボンを交換します。
