Le testine di stampa vengono automaticamente pulite con nastro in tessuto umido in base a uno schema di pulizia. Un rullo di nastro in tessuto è racchiuso in un caricatore. Per ciascun colore di inchiostro e il liquido ColorGrip sono disponibili due caricatori con nastro. I caricatori per ColorGrip sono più piccoli di quelli per il colore di inchiostro. (Informazioni sulla manutenzione della testina di stampa)
Quando uno o più nastri in tessuto sono quasi esauriti, la dashboard indica che i caricatori di tessuto devono essere sostituiti. (Sostituzione dei caricatori di tessuto)
Sostituire i nastri in tessuto usati subito dopo la sostituzione dei caricatori, in modo da avere una riserva di caricatori con nuovi nastri in tessuto.

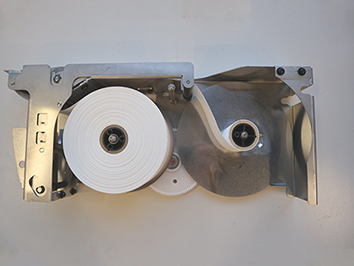

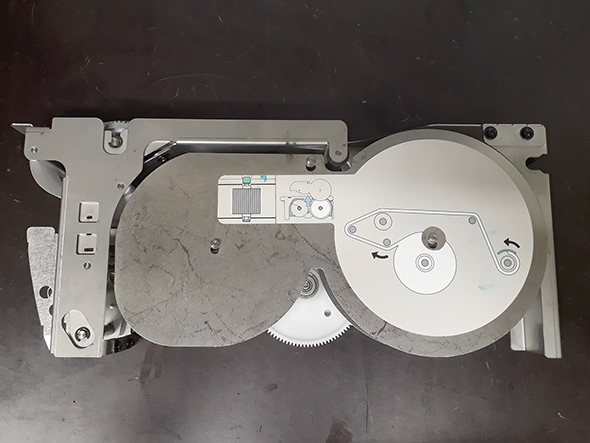

Caricatori di tessuto D4
Caricatori di tessuto D3
NOTA
Per mantenere le mani pulite, si consiglia di indossare guanti in nitrile quando si utilizzano inchiostro, ColorGrip, PML o SU70. Per i dettagli, vedere le schede dei dati di sicurezza sui materiali correlate. (Informazioni sulla manutenzione della stampante)
Inchiostri, ColorGrip, PML e/o SU70 contengono 1, 2-Benzisothiazol-3(2H)-one. Dal punto di vista della salute e della sicurezza occupazionale, si sconsiglia alle persone sensibili alle sostanze chimiche (ad esempio, persone affette da asma) di utilizzare inchiostro o materiali chimici.
Sono necessari nuovi nastri in tessuto
Sono necessari panni di pulizia (tamponi Alphawipe Texwipe TX1004).
È necessaria una bottiglia con liquido di manutenzione processo (PML, Process Maintenance Liquid).
È necessario un grande foglio di carta.
Estrarre la confezione di cartone con i caricatori di tessuto contenenti i nastri in tessuto utilizzati.
È disponibile il video di istruzioni per questa azione di manutenzione, vedere Sostituzione di un nastro in tessuto.
|
Azione |
Caricatori di tessuto D4 |
Caricatori di tessuto D3 |
|
|---|---|---|---|
|
1 |

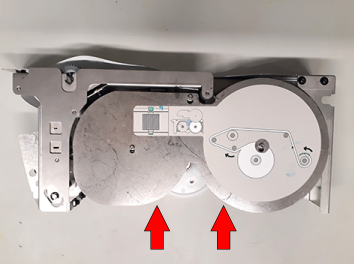

Caricatori di tessuto D4 Rimuovere i due coperchi di ferro sul caricatore.

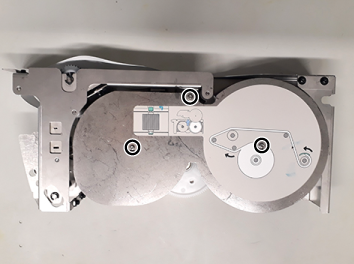

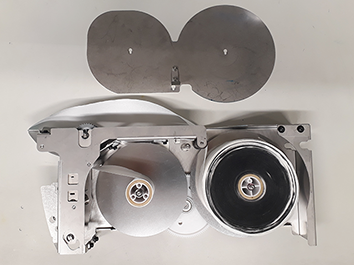

Caricatori di tessuto D3 Smontare la piastra di ferro sul lato piatto del caricatore.
|
|
|
|
2 |

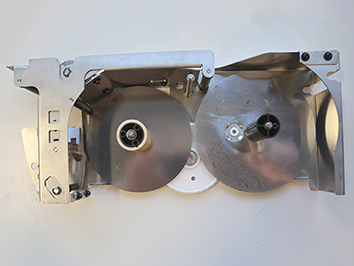

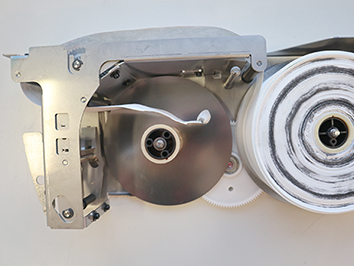

Rimuovere il nastro in tessuto avanzato dal supporto del nastro in tessuto sul lato sinistro, lasciare il nucleo del nastro in tessuto residuo nel supporto. |
|
|
|
3 |
Rimuovere il nastro in tessuto utilizzato. NOTA
Non gettare il nucleo vuoto dell'alloggiamento del nastro in tessuto sinistro. |
|
|
|
4 |

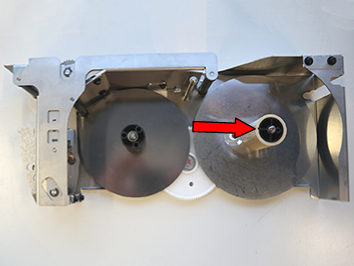

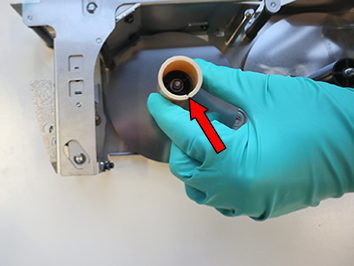

Togliere il nucleo vuoto del nastro in tessuto dal supporto del nastro in tessuto del lato sinistro e posizionarlo sul supporto del nastro in tessuto del lato destro (attenzione alle chiavi). |
|
|
|
5 |
Pulire il caricatore. Inumidire un panno per la pulizia con PML e pulire accuratamente tutto il caricatore e il rullo superiore. Prestare particolare attenzione alle aree tra i denti del rullo superiore. |
||
|
6 |
Prendere un nuovo nastro in tessuto e aprirlo (non rimuovere completamente l'adesivo, lasciarlo allegato alla fine del nastro in tessuto) |
||
|
7 |

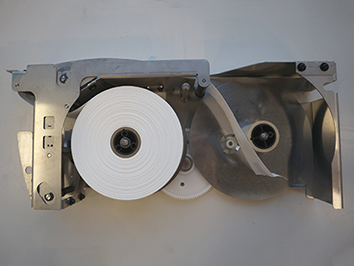

Posizionare il nuovo nastro in tessuto sul supporto del nastro in tessuto sul lato sinistro del caricatore (attenzione alle chiavi). |
||
|
8 |
Collegare l'estremità del nuovo nastro in tessuto al nucleo vuoto del supporto del nastro in tessuto sul lato destro del caricatore con l'adesivo originale.
|
|
|
|
9 |
Ruotare il nucleo di 2 giri. |
||
|
NOTA

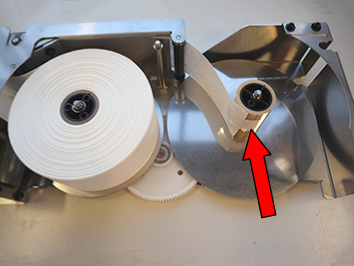

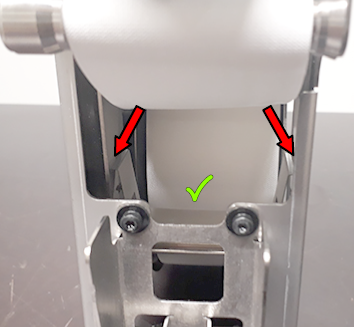

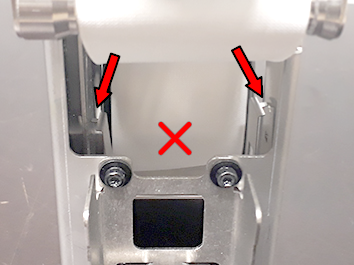

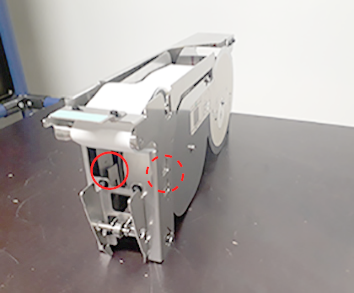

Mentre si guida il nastro in tessuto sotto e sopra il rullo superiore, assicurarsi di mantenere la molla (vedere l'immagine per la posizione) nella posizione corretta. Se si allenta, riportarla nella posizione corretta. |
|
||
|
10 |

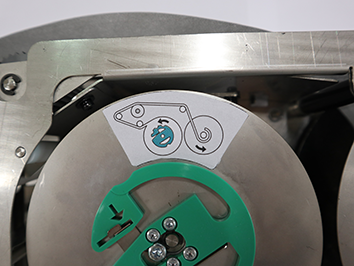

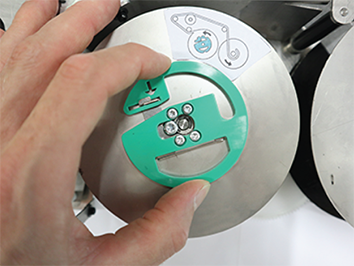

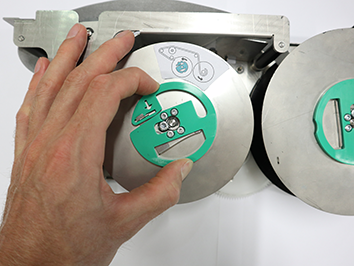

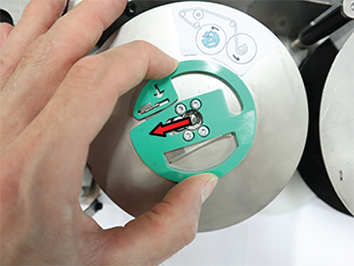

Ruotare l'alloggiamento vuoto di un giro per serrare il nastro in tessuto. |
|
|
|
Caricatori di tessuto D4 |
Caricatori di tessuto D3 |
||
|
11 |

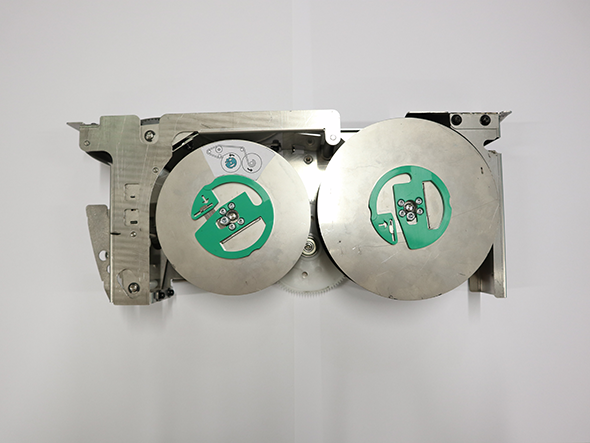

Caricatori di tessuto D4 Riposizionare i due coperchi di ferro nel caricatore.
Caricatori di tessuto D3 Riposizionare il coperchio di ferro sul caricatore.
|
|
|
|
12 |
Ripetere i passaggi da 1 a 11 per sostituire gli altri nastri in tessuto usati. |
||
Smaltire i nastri in tessuto utilizzati.
