A szövetszalagok cseréje

1

D4 szövetkazetta

Vegye le a két vasfedelet a kazettáról.

1. Helyezze a kazettát egy nagy papírlapra úgy, hogy a vasfedelek oldala felfelé nézzen.

   MEGJEGYZÉS

   Tegye a kazettát egy nagy lapra a tintaszennyezés csökkentése érdekében.

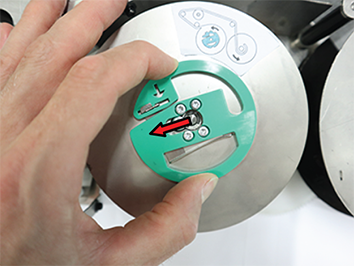

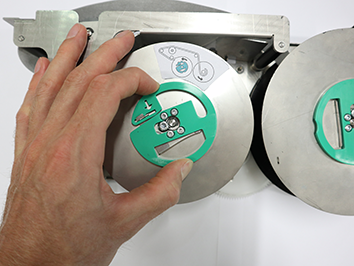

2. Nyomja össze a műanyag kört, hogy a kis vaslemez a műanyag között balra csússzon, és kicsússzon a csavar alól. Ezután emelje fel a fedelet, és vegye le a kazettáról.

D3 szövetkazetta

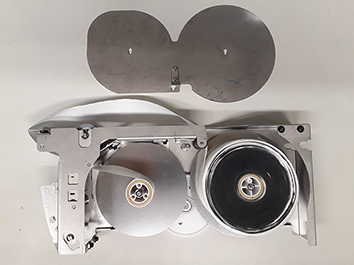

Szerelje le a vaslemezt a kazetta lapos oldaláról.

1. Helyezze a kazettát egy nagy papírlapra úgy, hogy a meglazított vaslemez oldala felfelé nézzen.

   MEGJEGYZÉS

   Tegye a kazettát egy nagy lapra a tintaszennyezés csökkentése érdekében.

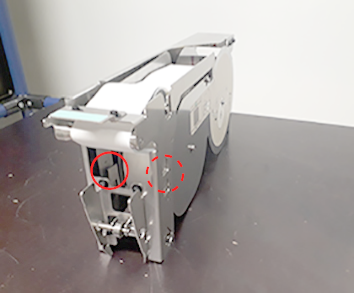

2. Hüvelykujjával tolja el a vaslemezt a testétől a megjelölt pontoknál, és hajtsa ki a vaslemezt a három lyukon.

2

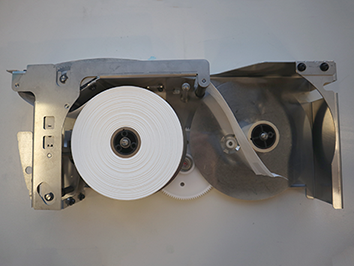

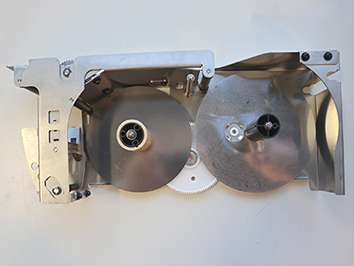

Távolítsa el a maradék szövetszalagot a bal oldali szövetszalagtartóból, és hagyja a bal szövetszalag magját a tartón.

3

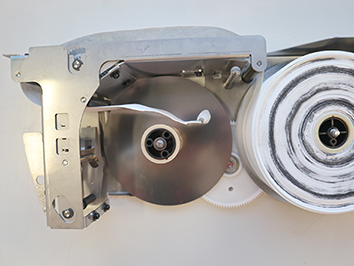

Távolítsa el a használt szövetszalagot.

MEGJEGYZÉS

Ne dobja ki a bal oldali szövetszalagtartón lévő üres magot.

4

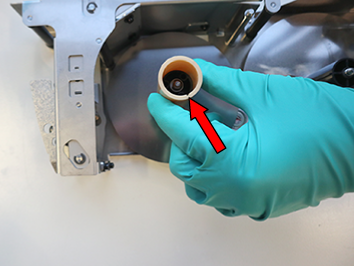

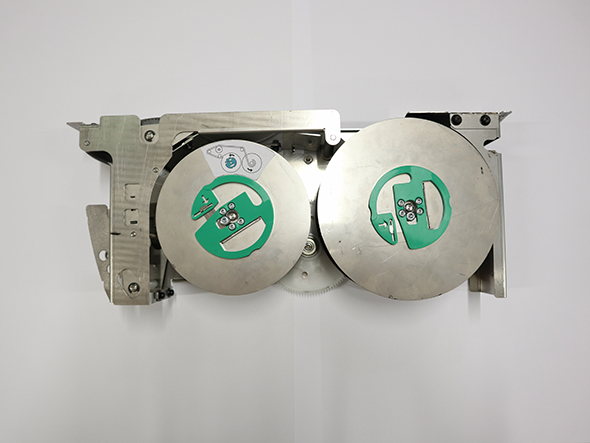

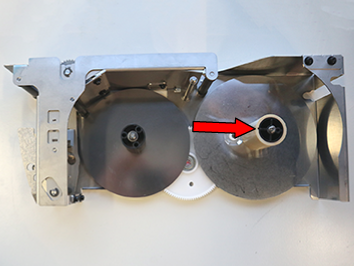

Vegye le a szövetszalag üres magját a bal oldali szövetszalagtartóról, és helyezze a jobb oldali szövetszalagtartóra (ügyeljen az illeszkedésre).

5

Tisztítsa meg a kazettát.

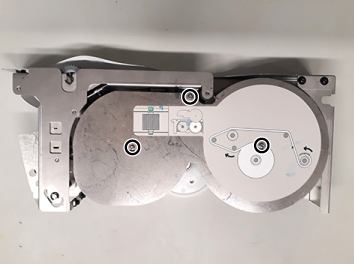

Nedvesítsen meg PML-lel egy törlőruhát, majd tisztítsa meg alaposan a teljes kazettát és a felső hengert. Fordítson különös figyelmet a felső henger fogai közötti területekre.

6

Vegyen egy új szövetszalagot, és nyissa ki (ne távolítsa el teljesen a ragasztószalagot, hagyja a szövetszalag végéhez rögzítve)

7

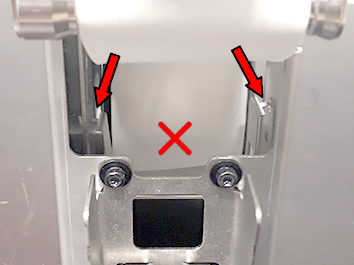

Helyezze az új szövetszalagot a kazetta bal oldalán található szövetszalagtartóra (ügyeljen az igazításra).

8

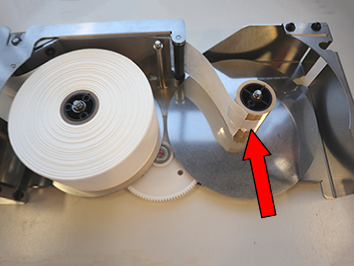

Az eredeti ragasztószalaggal rögzítse az új szövetszalag végét a kazetta jobb oldalán lévő szövetszalagtartó üres magjára.

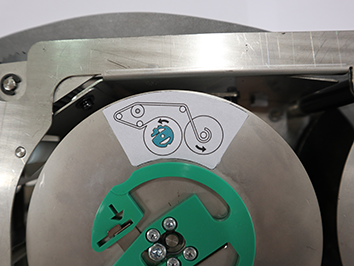

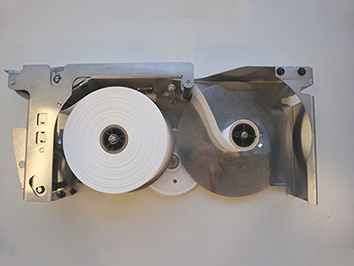

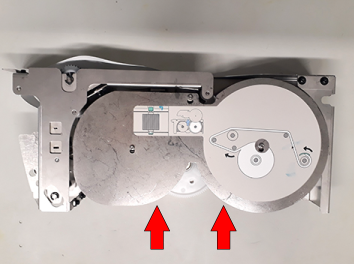

1. Vezesse el a szövetszalag végét a felső gumihenger alatt és felett. Ezután vezesse a szövetszalag végét a kazetta jobb oldalán lévő üres mag felé (ahogy az a szövetkazetta leszerelt vasfedelén látható).

2. Csatlakoztassa a szövetszalagot az üres maghoz a szövetszalag eredeti ragasztószalagjával.

9

Forgassa el a magot 2 fordulattal.

10

Forgassa el egy fordulattal az üres tartóelemet, ezzel megszorítva a szövetszalagot.

D4 szövetkazetta

D3 szövetkazetta

11

D4 szövetkazetta

Tegye vissza a két vasfedelet a kazettára.

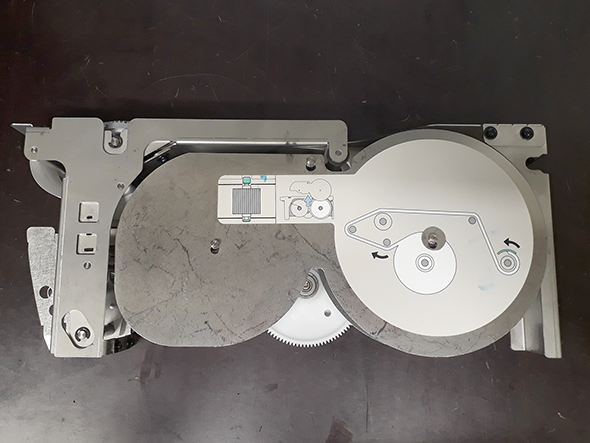

1. Helyezze vissza a vasfedelet a szövetszalagtartóra, és csúsztassa vissza a vasfedelet a helyére (ügyeljen az illeszkedésre).

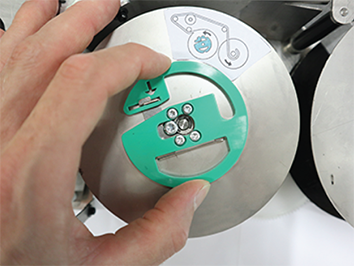

2. Nyomja össze a műanyag kört, hogy a kis vaslemez a műanyag között (a műanyagba vésett nyílnál) félrecsússzon a csavarról. Ezután nyomja le a vasfedelet, vissza az eredeti helyzetébe.

   MEGJEGYZÉS

   Győződjön meg arról, hogy a kis vaslemez a csavar alá csúszik. Így jól van biztosítva.

D3 szövetkazetta

Helyezze vissza a vasfedelet a kazettára.

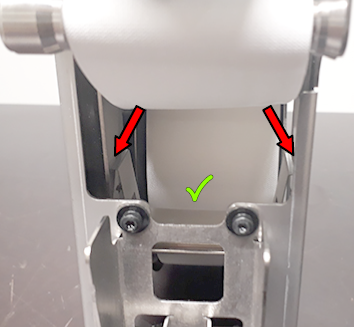

1. Helyezze a három lyukat a vaslemezbe a kazetta három vascsapjának tetejére (kettő be van ágyazva a szövetszalagtartókba).

2. Tolja vissza a vaslemezt a helyére.

   MEGJEGYZÉS

   Ügyeljen a vaslemez hátulján lévő rugóra; helyezze a rugót a középső vascsap alá.

12

Ismételje meg az 1–11. lépést a többi használt szövetszalag cseréjéhez.
