Remplacement d'un ruban de tissu

1

Cassette de ruban tissu D4

Retirez les deux couvertures en fer sur la cassette.

1. Posez la cassette à plat sur une grande feuille de papier, le côté avec les couvertures en fer face vers le haut.

   REMARQUE

   Posez la cassette sur une grande feuille pour réduire la pollution par l’encre.

2. Pressez le cercle en plastique pour que la petite plaque de fer entre le plastique glisse vers la gauche et sorte de sous la vis. Ensuite, soulevez la couverture et retirez-la de la cassette.

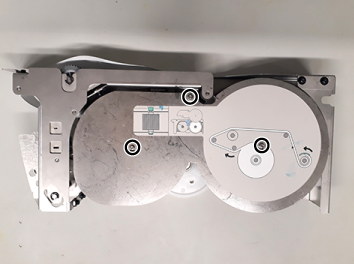

Cassette de ruban tissu D3

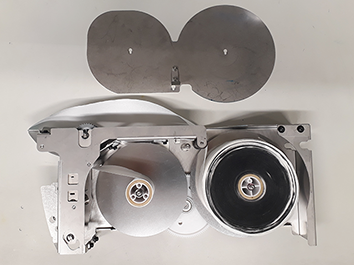

Démontez la plaque de fer sur le côté plat de la cassette.

1. Posez la cassette à plat sur une grande feuille de papier, le côté avec la plaque de fer desserrée placé face vers le haut.

   REMARQUE

   Posez la cassette sur une grande feuille pour réduire la pollution par l’encre.

2. Utilisez vos pouces pour éloigner la plaque de fer de votre corps sur les points marqués et ouvrez la plaque de fer par les trois trous.

2

Retirez le ruban tissu restant du support du ruban tissu gauche, puis laissez le noyau du ruban tissu gauche sur le support.

3

Retirez le ruban tissu usé.

REMARQUE

Ne jetez pas le noyau vide du support ruban tissu gauche.

4

Retirez le noyau vide du ruban tissu du support du ruban tissu sur le côté gauche et placez-le sur le support du ruban tissu du côté droit (attention au dispositif de blocage).

5

Nettoyez la cassette.

Humidifiez un chiffon avec du PML et nettoyez consciencieusement toute la cassette et le rouleau supérieur. Portez une attention particulière aux zones situées entre les dents du rouleau supérieur.

6

Prenez un nouveau ruban tissu et ouvrez-le (ne retirez pas complètement l’autocollant, laissez-le attaché à l’extrémité du ruban tissu)

7

Placez le nouveau ruban tissu sur le support de ruban tissu situé sur le côté gauche de la cassette (attention au dispositif de blocage).

8

Fixez l’extrémité du nouveau ruban tissu au noyau vide du support du ruban tissu sur le côté droit de la cassette avec l'autocollant original.

1. Guidez l’extrémité du ruban tissu sous et sur le rouleau supérieur en caoutchouc. Guidez ensuite l’extrémité du ruban tissu vers le noyau vide situé sur le côté droit de la cassette (comme indiqué sur la couverture de fer démontée de la cassette de ruban tissu).

2. Fixez le nouveau ruban tissu au noyau vide avec l'autocollant original du ruban tissu.

9

Faites pivoter le noyau de 2 tours.

10

Faites pivoter le support vide d’un tour pour serrer le ruban tissu.

Cassette de ruban tissu D4

Cassette de ruban tissu D3

11

Cassette de ruban tissu D4

Remettez les deux couvertures en fer sur la cassette.

1. Replacez la couverture de fer sur le support du ruban tissu et faites glisser la couverture de fer à nouveau en position (attention au dispositif de blocage).

2. Pressez le cercle en plastique pour que la petite plaque de fer entre le plastique (au niveau de la flèche gravée dans le plastique) glisse sur le côté de la vis. Ensuite, poussez le couverture de fer vers le bas, dans sa position originale.

   REMARQUE

   Assurez-vous que la petite plaque de fer glisse sous la vis. De cette manière, elle est bien sécurisée.

Cassette de ruban tissu D3

Remettez la couverture de fer sur la cassette.

1. Placez les trois trous de la plaque de fer sur les trois tiges de fer de la cassette (deux sont encastrées dans les supports du ruban tissu).

2. Remettez la plaque de fer à sa place.

   REMARQUE

   Faites attention au ressort à l’arrière de la plaque de fer, positionnez le ressort sous la tige de fer centrale.

12

Répétez les étapes 1 à 11 pour remplacer les autres rubans tissu usés.
