varioPRINT iX-series

Tulostuspäät puhdistetaan automaattisesti kostealla kangasnauhalla puhdistuskaavion mukaisesti. Kangasnauharulla sijaitsee kasetissa. Kutakin musteväriä ja ColorGrip-nestettä varten on käytettävissä kaksi nauhakasettia. ColorGrip-kasetit ovat pienempiä kuin mustevärikasetit. (Tietoja tulostuspään huollosta)

Jos vähintään yksi kangasnauha on melkein kulunut loppuun, mittaritaulussa ilmoitetaan, että kasetit on vaihdettava. (Kangaskasettien vaihtaminen)

Hanki käytettyjen kangasnauhojen tilalle uudet pian sen jälkeen, kun kangaskasetit on vaihdettu, jotta varastossa on aina uusia kangasnauhakasetteja.

Kangaskasetti D4

Kangaskasetti D3

HUOMAUTUS

Kätesi pysyvät puhtaina, kun käytät suositusten mukaisia nitriilisuojakäsineitä mustetta, ColorGripiä, PMLiä tai SU70-nestettä käsiteltäessä. Lisätietoja on aiheeseen liittyvissä Materiaalin käyttöturvallisuustiedotteissa. (Tietoja tulostimen huollosta)
Musteet, ColorGrip, PML ja/tai SU70 sisältävät 1,2-bentsisotiatsol-3 (2H) -onia. Työterveyden ja ‑turvallisuuden kannalta ei ole suositeltavaa, että kemikaaleille herkästi reagoivat (esim. astmasta kärsivät) ihmiset käsittelevät mustetta tai kemikaaleja.

Ennen aloitusta

Tarvitset uudet kangasnauhat
Tarvitset puhdistusliinoja (Alphawipe-liinat Texwipe TX1004).
Tarvitset pullon prosessihuoltonestettä (PML).
Tarvitset suuren paperiarkin.
Ota pahvilaatikko, jossa on käytettyjä kangasnauhoja sisältäviä kangaskasetteja.
Tätä huoltotoimenpidettä koskeva opetusvideo on saatavilla, katso Kangasnauhan vaihtaminen.

Ohjeet

	Toiminto	Kangaskasetti D4	Kangaskasetti D3
1	Kangaskasetti D4 Irrota kasetin kaksi rautakantta. Aseta kasetti tasaisesti suurelle paperiarkille rautakansipuoli ylöspäin. HUOMAUTUS Aseta kasetti suurelle arkille musteen leviämisen vähentämiseksi. Purista muovirengasta niin, että muovin välissä oleva pieni rautalevy liukuu vasemmalle ja pois ruuvin alta. Nosta sitten kansi ja irrota se kasetista. Kangaskasetti D3 Pura kasetin tasaisella puolella oleva rautalevy. Aseta kasetti tasaisesti suurelle paperiarkille irtonaisen rautalevyn puoli ylöspäin. HUOMAUTUS Aseta kasetti suurelle arkille musteen leviämisen vähentämiseksi. Työnnä rautalevyä peukaloilla poispäin itsestäsi merkityistä kohdista ja avaa rautalevy tarttumalla sen kolmeen reikään.
2	Poista jäljelle jäänyt kangasnauha vasemmanpuoleisesta kangasnauhan pidikkeestä. Jätä vasen kangasnauhan hylsy pidikkeeseen.
3	Poista käytetty kangasnauha. HUOMAUTUS Älä heitä vasemmanpuoleisen kangasnauhan pidikkeen tyhjää hylsyä pois.
4	Irrota kangasnauhan tyhjä hylsy vasemmanpuoleisesta kangasnauhan pidikkeestä ja aseta se oikeanpuoleisen kangasnauhan pidikkeeseen (ota avainnus huomioon).
5	Puhdista kasetti. Kostuta puhdistusliina PML-nesteellä ja puhdista koko kasetti sekä ylärulla huolellisesti. Kiinnitä erityistä huomiota ylärullan hampaiden välisiin alueisiin.
6	Ota uusi kangasnauha ja avaa se (älä poista tarraa kokonaan, vaan jätä se kangasnauhan päähän).
7	Aseta uusi kangasnauha kasetin vasemmalla puolella olevalle kangasnauhan pidikkeelle (ota avainnus huomioon).
8	Kiinnitä uuden kangasnauhan pää alkuperäisellä tarralla kasetin oikealla puolella olevan kangasnauhapidikkeen tyhjään hylsyyn. Ohjaa kangasnauhan pää kumisen ylärullan ali ja yli. Ohjaa sitten kangasnauhan päätä kasetin oikealla puolella olevaa tyhjää hylsyä kohti (kuten kangaskasetin puretussa rautakannessa näkyy). Kiinnitä kangasnauha kangasnauhan alkuperäisellä tarralla tyhjään hylsyyn.
9	Kierrä hylsyä kaksi kierrosta.

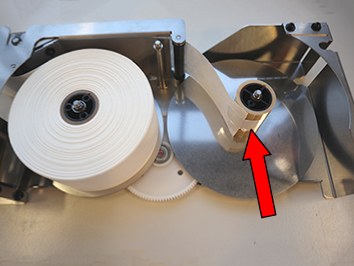

	HUOMAUTUS Kun ohjaat kangasnauhaa ylärullan ali ja yli, varmista, että lehtijousi (katso sijainti kuvasta) pysyy oikeassa asennossa. Jos se irtoaa, palauta se oikeaan asentoon.
10	Kiristä kangasnauha kiertämällä tyhjää pidikettä yksi kierros.
		Kangaskasetti D4	Kangaskasetti D3
11	Kangaskasetti D4 Kiinnitä kaksi rautakantta kasettiin. Aseta rautakansi takaisin kangasnauhan pidikkeeseen ja liu’uta rautakansi takaisin paikalleen (ota avainnus huomioon). Purista muovirengasta niin, että muovin välissä oleva pieni rautalevy (muoviin kaiverretun nuolen kohdalla) liukuu ruuvin kohdalle. Paina sitten rautakansi takaisin alkuperäiseen paikkaansa. HUOMAUTUS Varmista, että pieni rautalevy liukuu ruuvin alle. Tällöin sen on kiinnitetty hyvin. Kangaskasetti D3 Aseta rautakansi takaisin kasetin päälle. Aseta rautalevyn kolme reikää kasetin kolmen rautatapin päälle (kaksi tappia on upotettu kangasnauhan pidikkeisiin). Työnnä rautalevy takaisin paikalleen. HUOMAUTUS Muista rautalevyn takana oleva jousi: aseta jousi keskimmäisen rautatapin alle.
12	Toista vaiheet 1–11, kun vaihdat muut käytetyt kangasnauhat.
