Sustitución de las cintas de tejido

1

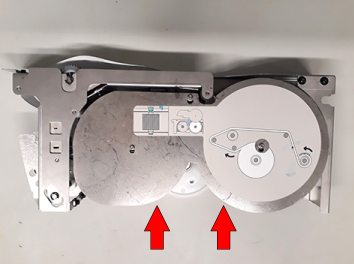

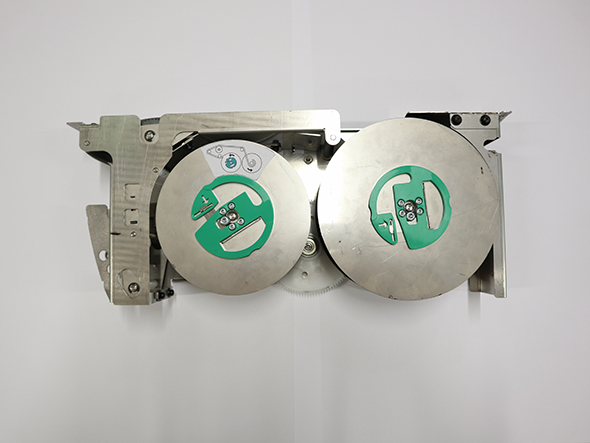

Cartucho de cinta D4

Quite las dos cubiertas de hierro del cartucho.

1. Ponga el cartucho recto sobre una hoja de papel grande con las cubiertas de hierro mirando hacia arriba.

   NOTA

   Sitúe el cartucho sobre una hoja de gran tamaño para evitar que se produzcan manchas de tinta.

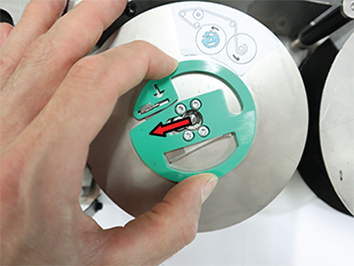

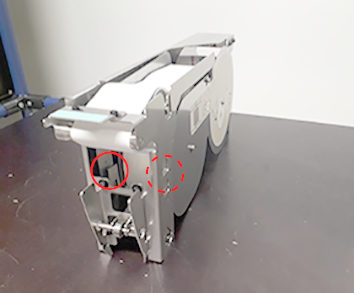

2. Apriete el círculo de plástico para que la pequeña placa de hierro que hay entre el plástico se deslice hacia la izquierda y salga por debajo del tornillo. A continuación, levante la cubierta y saque el cartucho.

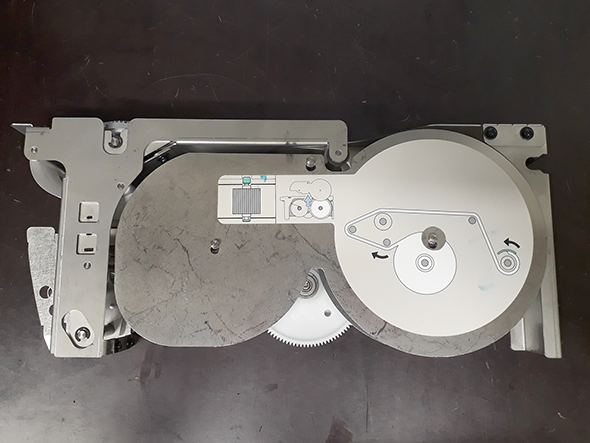

Cartucho de cinta D3

Desmonte la placa de hierro situada en el lateral plano del cartucho.

1. Ponga el cartucho recto sobre una hoja de papel grande con la placa de hierro suelta mirando hacia arriba.

   NOTA

   Sitúe el cartucho sobre una hoja de gran tamaño para evitar que se produzcan manchas de tinta.

2. Utilice los pulgares para empujar la placa de hierro en el lugar indicado y sáquela por los tres orificios.

2

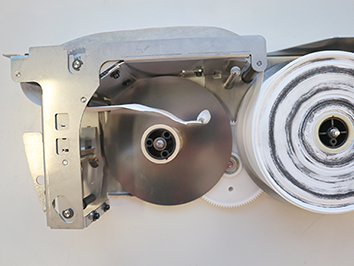

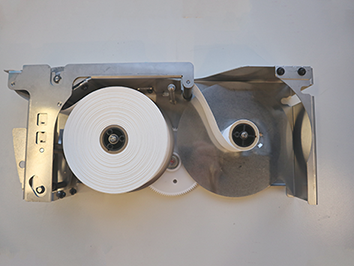

Extraiga los restos de cinta de tejido del soporte de la izquierda sin sacar la pieza central del soporte.

3

Quite la cinta de tejido usada.

NOTA

No tire la pieza central vacía del soporte izquierdo de la cinta de tejido.

4

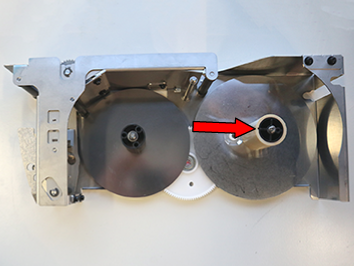

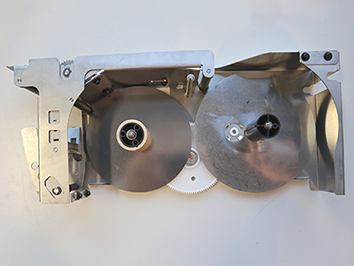

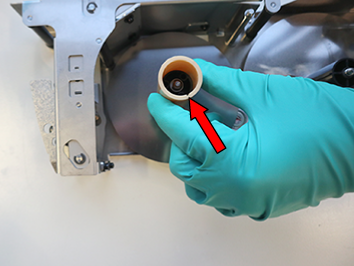

Saque la pieza central vacía de la cinta de tejido del soporte de la cinta de tejido del lado izquierdo y colóquela en el soporte de la cinta de tejido del lado derecho (tenga en cuenta la codificación).

5

Limpie el cartucho.

Humedezca un paño con PML y limpie muy bien todo el cartucho y el rodillo superior. Preste especial atención a las zonas situadas entre los dientes del rodillo superior.

6

Tome una nueva cinta de tejido y ábrala (no quite completamente la pegatina, déjela pegada al final de la cinta de tejido)

7

Coloque la nueva cinta de tejido en el soporte izquierdo del cartucho (preste atención a la muesca).

8

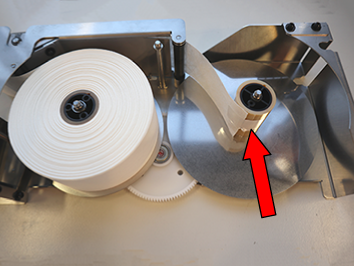

Conecte el extremo de la nueva cinta de tejido con la pieza central en la parte derecha del soporte derecho del cartucho con el adhesivo original.

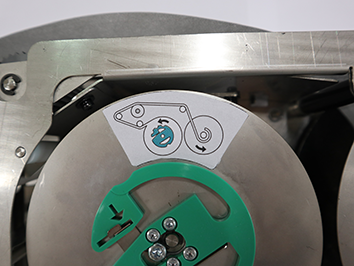

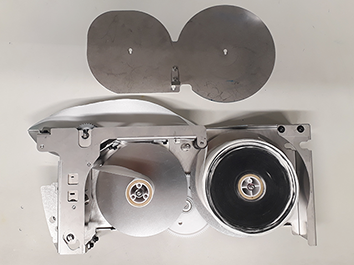

1. Guíe el extremo de la cinta de tejido por debajo y por encima del rodillo superior de goma. A continuación, guía el extremo de la cinta de tejido hacia la pieza central del lado derecho del cartucho (como se muestra en la cubierta de metal desmontada del cartucho de tejido).

2. Conecte la cinta de tejido a la pieza central utilizando la pegatina original de la cinta de tejido.

9

Gire la pieza central dos vueltas.

10

Rote el soporte vacío una revolución para tensar la cinta de tejido.

Cartucho de cinta D4

Cartucho de cinta D3

11

Cartucho de cinta D4

Devuelva las dos cubiertas de hierro al cartucho.

1. Coloque de nuevo la cubierta de hierro en el soporte de la cinta de tejido y vuelva a colocarla en su posición (preste atención a la muesca).

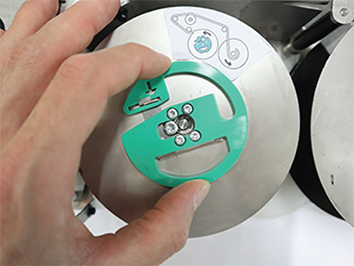

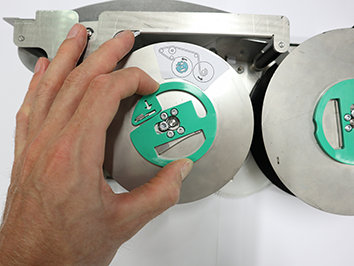

2. Apriete el círculo de plástico para que la pequeña placa de hierro que hay entre el plástico (en la flecha grabada en el plástico) se desliza a un lado del tornillo. A continuación, empuje hacia abajo la cubierta de hierro en su posición original.

   NOTA

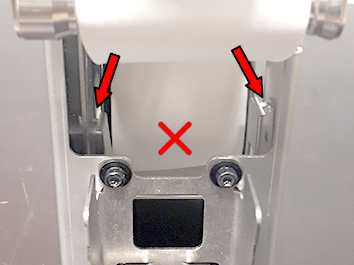

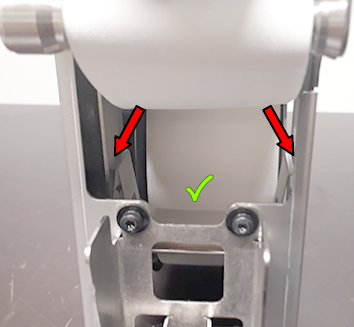

   Asegúrese de que la pequeña placa de hierro se deslice debajo del tornillo. De este modo, está bien asegurada.

Cartucho de cinta D3

Vuelva a colocar la cubierta de hierro en el cartucho.

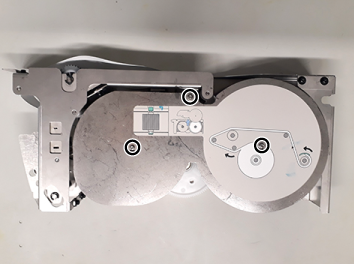

1. Sitúe los tres orificios de la placa de hierro sobre las tres patillas del cartucho (dos se encuentran en los soportes).

2. Empuje la placa de hierro hasta que encaje en su posición.

   NOTA

   Hay un resorte en la parte trasera de la placa de hierro. Asegúrese de que quede por debajo de la patilla del medio.

12

Repita los pasos 1 - 11 para cambiar las demás cintas de tejido.
