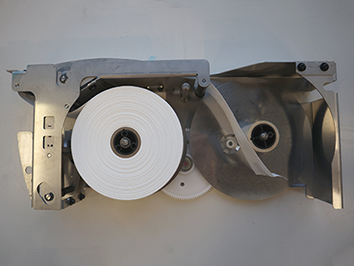

Ersetzen eines Zellstoffbandes

1

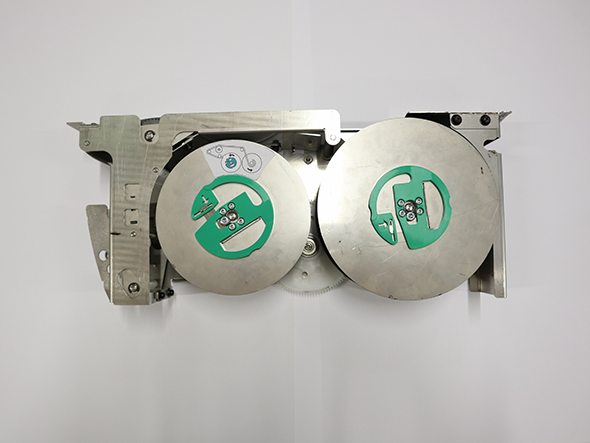

Zellstoffkassette D4

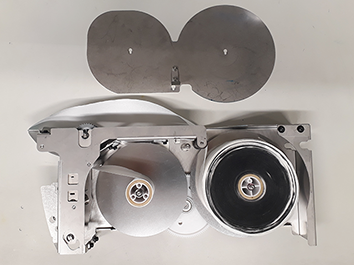

Entfernen Sie die beiden Eisenabdeckungen an der Kassette.

1. Legen Sie die Kassette flach auf ein großes Blatt Papier, die Seite mit den Eisenabdeckungen nach oben.

   HINWEIS

   Legen Sie die Kassette auf ein großes Blatt, um die Verschmutzung durch Tinte zu verringern.

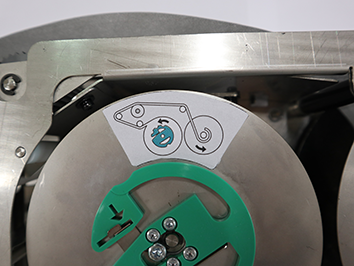

2. Drücken Sie den Kunststoffkreis zusammen, so dass das kleine Eisenplättchen zwischen dem Kunststoff nach links und unter der Schraube herausgleitet. Heben Sie dann die Abdeckung an und nehmen Sie sie von der Kassette ab.

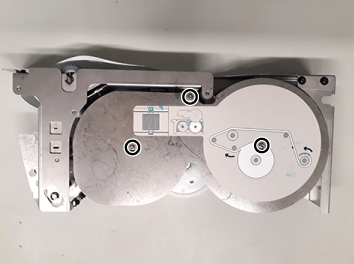

Zellstoffkassette D3

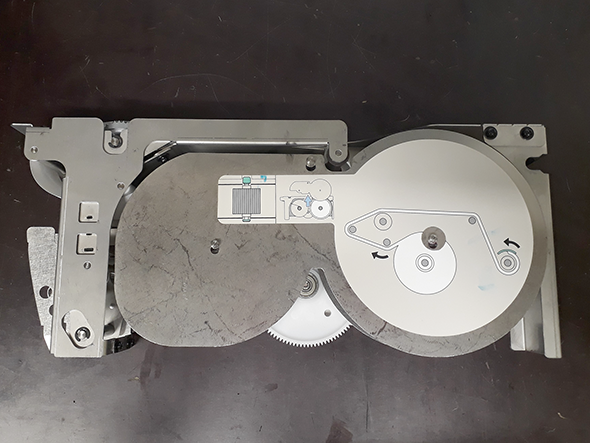

Demontieren Sie die Eisenplatte auf der flachen Seite der Kassette.

1. Legen Sie die Kassette flach auf ein großes Blatt Papier, die Seite mit der losen Eisenplatte nach oben.

   HINWEIS

   Legen Sie die Kassette auf ein großes Blatt, um die Verschmutzung durch Tinte zu verringern.

2. Drücken Sie die Eisenplatte an den markierten Stellen mit den Daumen vom Körper weg und klappen Sie die Eisenplatte durch die drei Löcher auf.

2

Entfernen Sie das übrig gebliebene Zellstoffband aus dem linken Zellstoffbandhalter, lassen Sie den linken Zellstoffbandkern im Halter.

3

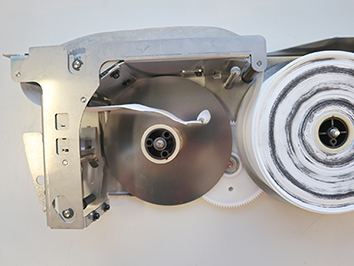

Entfernen Sie das verbrauchte Zellstoffband.

HINWEIS

Werfen Sie den leeren Kern des linken Zellstoffbandhalters nicht weg.

4

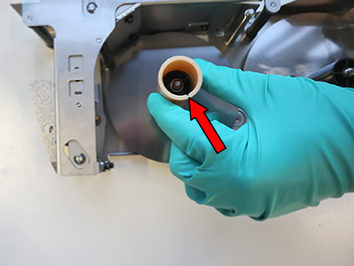

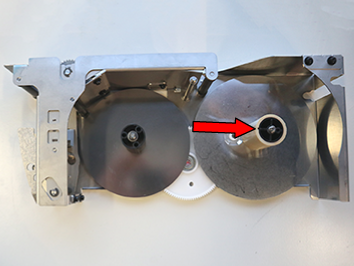

Nehmen Sie den leeren Kern des Zellstoffbandbandes aus dem Zellstoffbandhalter auf der linken Seite und legen Sie ihn auf den Zellstoffbandhalter auf der rechten Seite (beachten Sie das Keying).

5

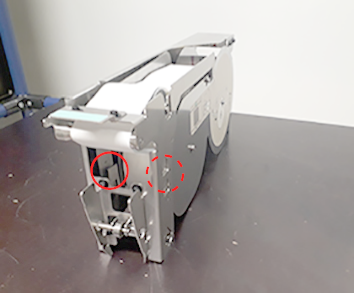

Reinigen Sie die Kassette.

Befeuchten Sie ein Reinigungstuch mit PML, und reinigen Sie die gesamte Kassette und die obere Rolle sorgfältig. Achten Sie besonders auf die Bereiche zwischen den Zähnen der oberen Rolle.

6

Nehmen Sie ein neues Zellstoffband und öffnen Sie es (entfernen Sie den Aufkleber nicht vollständig, sondern lassen Sie ihn am Ende des Zellstoffbandes befestigt).

7

Legen Sie das neue Zellstoffband auf den Zellstoffbandhalter auf der linken Seite der Kassette (beachten Sie das Keying).

8

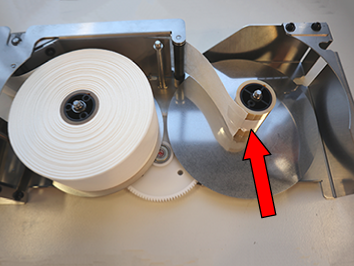

Befestigen Sie das Ende des neuen Zellstoffbands mit dem leeren Kern des Zellstoffbandhalters auf der rechte Seite der Kassette mit dem Originalaufkleber.

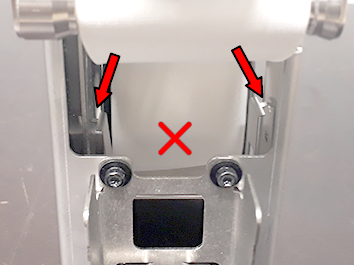

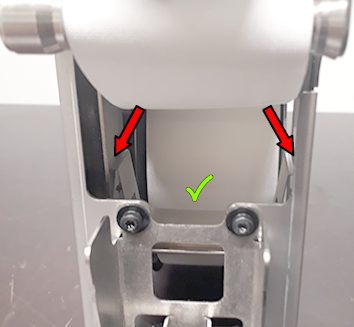

1. Führen Sie das Ende des Zellstoffbands unter und über die obere Gummirolle. Führen Sie dann das Ende des Zellstoffbandes in Richtung des leeren Kerns auf der rechten Seite der Kassette (wie auf der demontierten Eisenabdeckung der Zellstoffkassette dargestellt).

2. Befestigen Sie das Zellstoffband mit dem Originalaufkleber des Zellstoffbandes an dem leeren Kern.

9

Drehen Sie den Kern um 2 Umdrehungen.

10

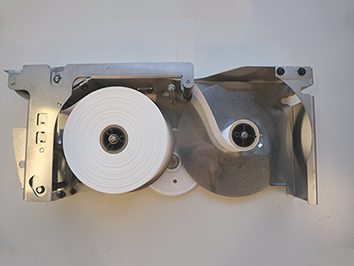

Drehen Sie den leeren Halter einmal, um das Zellstoffband zu straffen.

Zellstoffkassette D4

Zellstoffkassette D3

11

Zellstoffkassette D4

Setzen Sie die beiden Eisenabdeckungen wieder in die Kassette ein.

1. Setzen Sie die Eisenabdeckung wieder auf den Zellstoffbandhalter und schieben Sie die Eisenabdeckung zurück in ihre Position (beachten Sie das Keying).

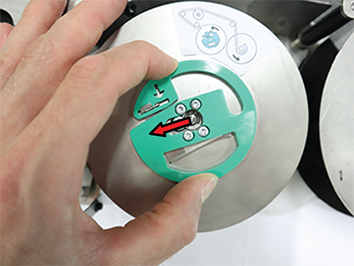

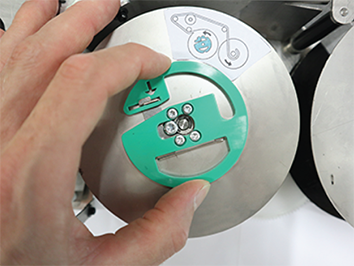

2. Drücken Sie den Kunststoffkreis zusammen, so dass das kleine Eisenplättchen zwischen dem Kunststoff (an dem in den Kunststoff eingravierten Pfeil) von der Schraube weggleitet. Schieben Sie dann die Eisenabdeckung wieder in seine ursprüngliche Position zurück.

   HINWEIS

   Achten Sie darauf, dass die kleine Eisenplatte unter die Schraube gleitet. Auf diese Weise ist sie gut gesichert.

Zellstoffkassette D3

Legen Sie die Eisenabdeckung wieder auf die Kassette.

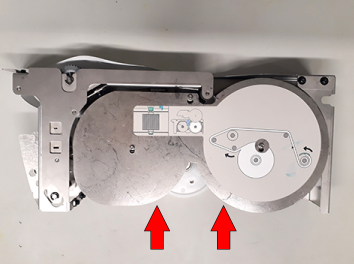

1. Legen Sie die drei Löcher in der Eisenplatte auf die drei Eisenstifte der Kassette (zwei sind in den Zellstoffbandhaltern eingebettet).

2. Drücken Sie die Eisenplatte wieder an ihren Platz.

   HINWEIS

   Achten Sie auf die Feder auf der Rückseite der Eisenplatte, positionieren Sie die Feder unter dem mittleren Eisenstift.

12

Wiederholen Sie Schritt 1 bis 11, um die anderen verwendeten Zellstoffbänder zu ersetzen.
