varioPRINT iX-series

Printhovederne renses automatisk med vådt vævsbånd i henhold til en rengøringsplan. Der sidder en rulle med vævsbånd i en kassette. For hver blækfarve og ColorGrip-væske findes to kassetter med bånd. Kassetterne til ColorGrip er mindre end kassetterne til blækpatronen. (Få mere at vide om vedligeholdelse af printhoved)

Når et eller flere vævsbånd næsten er opbrugt, angiver infopanelet, at vævskassetterne skal udskiftes. (Udskifte vævskassetterne)

Udskift de brugte vævsbånd, når du har udskiftet vævskassetterne, så du har et lager af kassetter med nye vævsbånd.

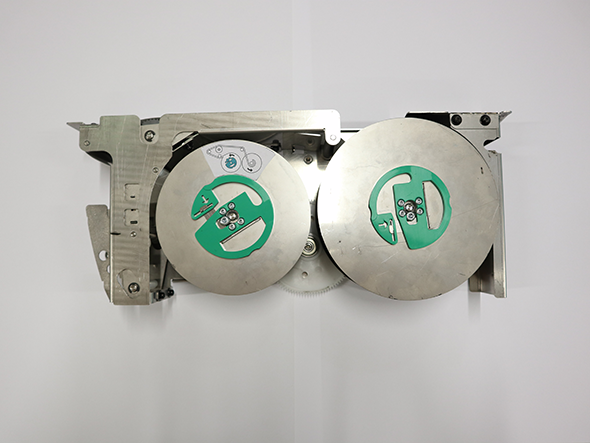

Vævskassette D4

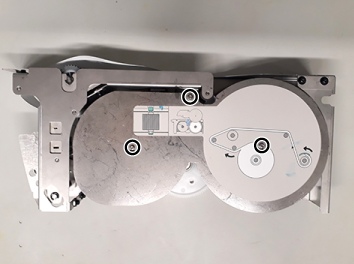

Vævskassette D3

BEMÆRK

For at holde fingrene rene anbefales du at bruge nitrilhandsker, når du arbejder med blæk, ColorGrip, PML eller SU70. Se de relaterede datablade om materialesikkerhed for at få oplysninger. (Få mere at vide om printervedligeholdelse)
Blæk, ColorGrip, PML og/eller SU70 indeholder 1,2-benzisothiazol-3(2H)-one. Ud fra et arbejdsmiljø- og sikkerhedsmæssigt synspunkt må det frarådes, at mennesker, der allerede er overfølsomme for kemikalier (f.eks. astmatikere) arbejder med blæk eller kemikalier.

Inden du begynder

Du skal bruge nye vævsbånd
Du skal bruge rengøringsklude (Alphawipe-klude Texwipe TX1004).
Du skal bruge en flaske med procesvedligeholdelsesvæske (PML).
Du skal bruge et stort ark papir.
Tag papkassen med vævskassetter med vævsbånd, som er brugt op.
Instruktionsvideoen for denne vedligeholdelseshandling er tilgængelig, se Udskifte et vævsbånd.

Procedure

	Handling	Vævskassette D4	Vævskassette D3

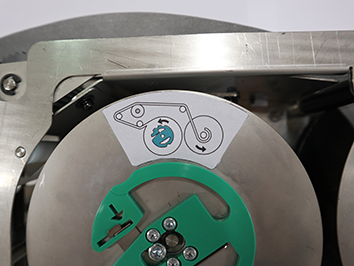

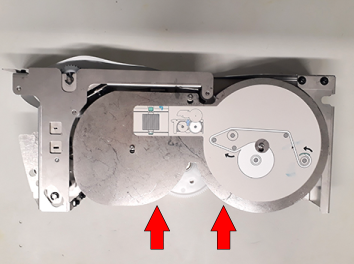

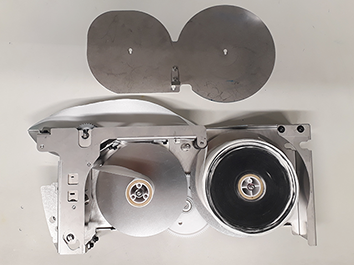

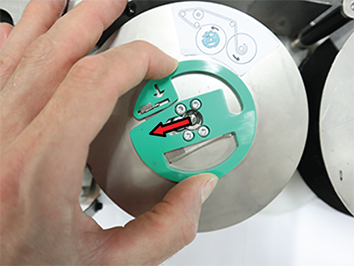

1	Vævskassette D4 Fjern de to metaldæksler på kassetten. Læg kassetten flad på et stort ark papir med siden med metaldækslerne vendt opad. BEMÆRK Placer kassetten et stort ark for at reducere tilsmudsning med blæk. Tryk på plastikcirkelen, så den lille metalplade ind mellem plastikken skyder til venstre og ud under skruen. Løft derefter dækslet, og tag det af kassetten. Vævskassette D3 Afmonterer jernpladen på den flade side af kassetten. Læg kassetten flad på et stort ark papir med siden med den løse jernplade vendt opad. BEMÆRK Placer kassetten et stort ark for at reducere tilsmudsning med blæk. Brug dine tommelfingre til at skubbe jernpladen væk fra dig på de markerede prikker, og vend til jernpladen åben via de 3 huller.

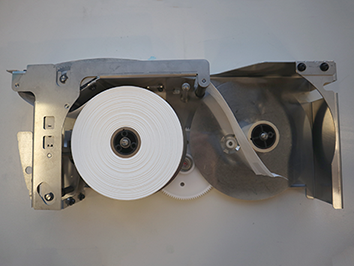

2	Fjern det overskydende vævsbånd fra vævsbåndholderen til venstre, og lad den kerne af vævsbånd til venstre blive på holderen.

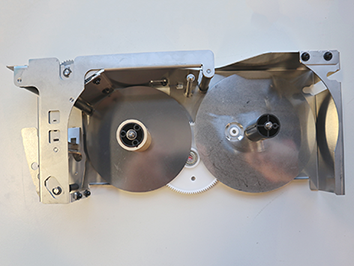

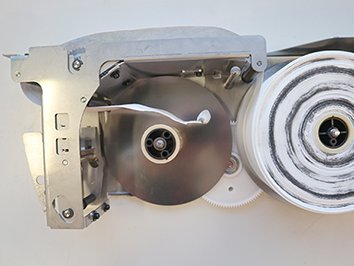

3	Fjern det opbrugte vævsbånd. BEMÆRK Undgå at kassere den tomme kerne på venstre vævbåndholder.

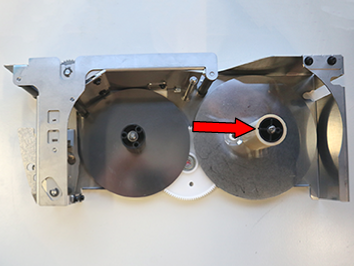

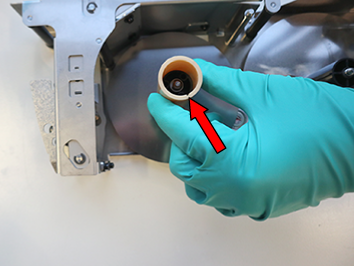

4	Tag den tomme kerne af vævsbånd fra den den venstre vævsbåndholder, og placer den på den højre vævsbåndholder (bemærk nøglen).
5	Rengør kassetten. Fugt en rengøringsklud med procesvedligeholdelsesvæske (PML), og rens hele kassetten og den øverste rulle grundigt. Vær særligt opmærksom på områderne mellem tænderne på den øverste rulle.
6	Tag et nyt vævsbånd, og åbn det (fjern ikke etiketten helt, lad den være sat på enden af vævsbåndet)
7	Placer det nye vævsbånd på vævsbåndholderen i venstre side af kassetten (bemærk nøglen).

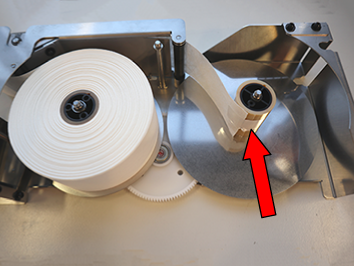

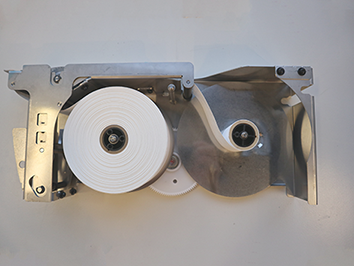

8	Fastgør enden af det nye vævsbånd til den tomme kerne i vævsbåndholderen på kassettens højre side med den originale etiket. Før enden af vævsbåndet under og over den øverste gummirulle. Styr derefter enden på vævbåndet mod den tomme kerne på højre side af kassetten (som vist på vævskassettens afmonterede metaldæksel). Fastgør vævsbåndet til den tomme kerne med den originale etiket fra vævsbåndet.

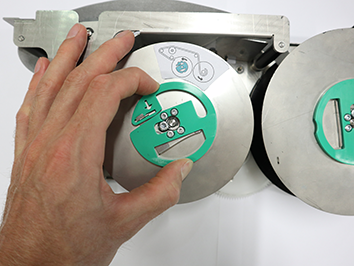

9	Roter kernen 2 omdrejninger.

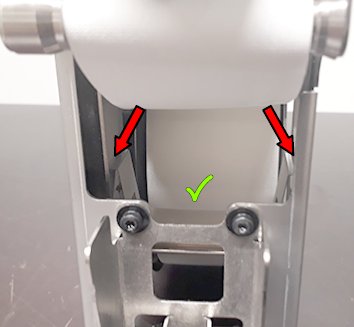

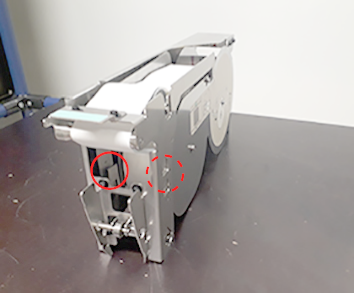

	BEMÆRK Når du fører til vævsbåndet under og over den øverste rulle, skal du sørge for at holde bladfjederen (se billedet for placeringen) i den korrekte position. Hvis den går løs, skal du placere den i den rigtige position igen.
10	Drej den tomme holder én omgang for at stramme vævsbåndet.
		Vævskassette D4	Vævskassette D3

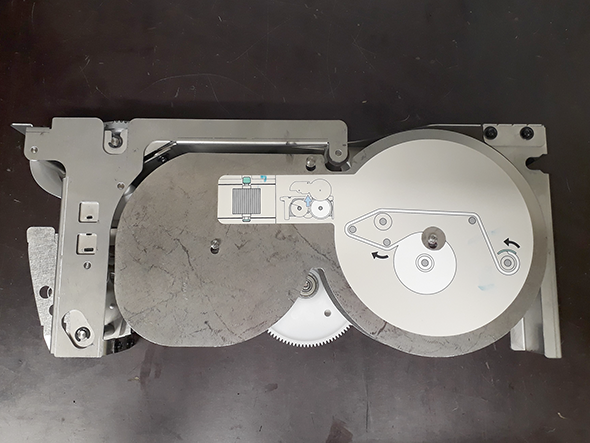

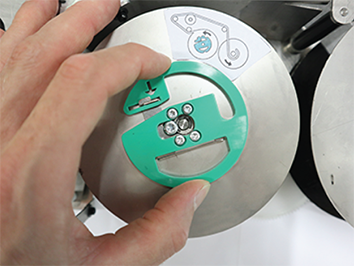

11	Vævskassette D4 Placer de to metaldæksler tilbage på kassetten. Placer metaldækslet på vævsbåndsholderen, og skub metaldækslet tilbage på plads (bemærk nøglen). Tryk på plastikcirkelen, så den lille metalplade skyder mellem plastikken (ved pilen i plastikken) skubbes ud af skruen. Skub derefter metaldækslet ned og tilbage i dens oprindelige position. BEMÆRK Sørg for, at den lille metalplade skubbes under skruen. På denne måde sikres den korrekt. Vævskassette D3 Placer metaldækslet på kassetten igen. Placer de tre huller i jernpladen oven på de tre jernpinde på kassetten (hvoraf to er integreret i vævsbåndholderne). Skub jernpladen tilbage på plads. BEMÆRK Vær opmærksom på fjederen på bagsiden af metalpladen, placer fjederen under den midterste jernpind.
12	Gentag trin 1 til 11 for at udskifte de andre brugte vævsbånd.
