Výměna pásky

1

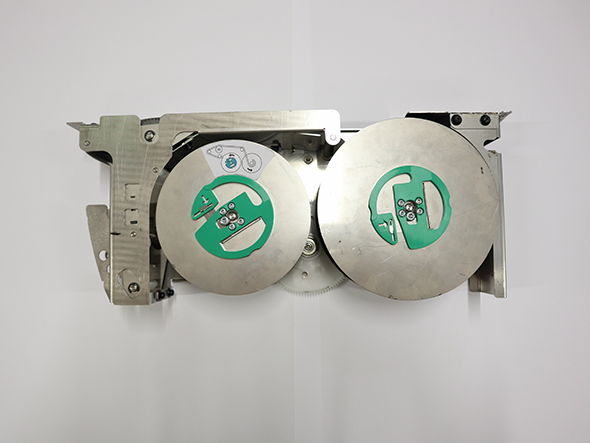

Kazeta s páskou D4

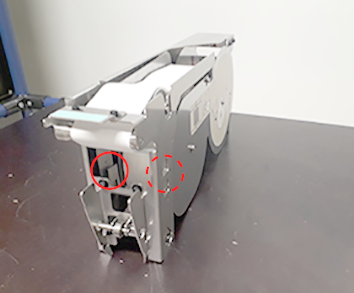

Odstraňte dva železné kryty na kazetě.

1. Vložte kazetu naplocho na velký list papíru, a to stranou s železnými kryty směřující nahoru.

   POZNÁMKA

   Umístěte kazetu na velký list, abyste omezili riziko znečištění inkoustem.

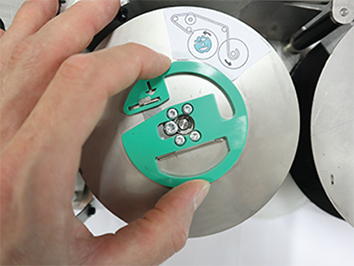

2. Stiskněte plastový kruh tak, aby se malá železná destička mezi plasty posunula doleva a ven zpod šroubu. Poté zvedněte kryt a sejměte jej z kazety.

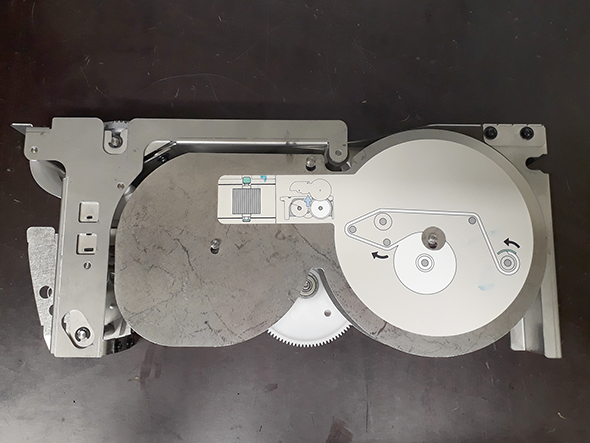

Kazeta s páskou D3

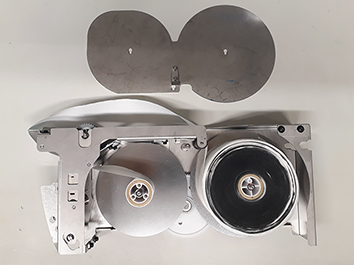

Demontujte železnou desku na ploché straně kazety.

1. Vložte kazetu naplocho na velký list papíru, a to nahoru stranou s uvolněnou železnou deskou.

   POZNÁMKA

   Umístěte kazetu na velký list, abyste omezili riziko znečištění inkoustem.

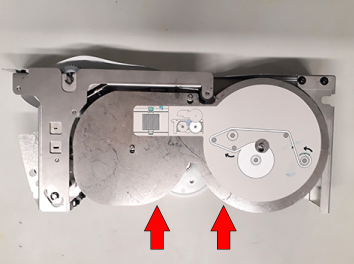

2. Palci položenými na vyznačená místa odtlačte železnou desku směrem od sebe a odklopte ji za tři otvory.

2

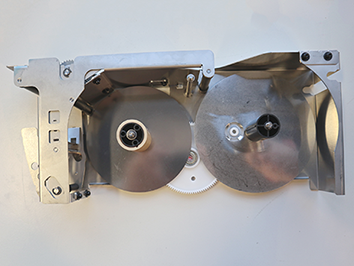

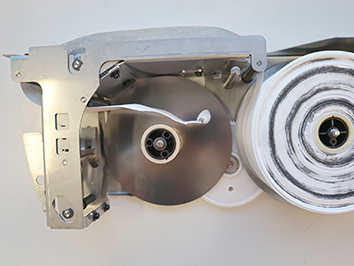

Odstraňte zbylou pásku z levého držáku pásky a levé jádro pásky nechte na držáku.

3

Odstraňte použitou pásku.

POZNÁMKA

Nevyhazujte prázdné jádro na levém držáku pásky.

4

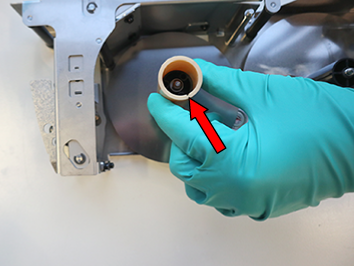

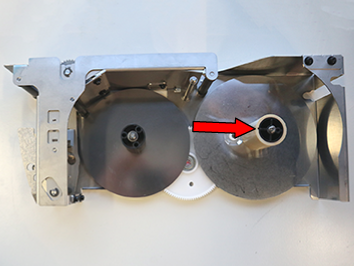

Sundejte prázdné jádro pásky z levého držáku pásky a umístěte jej na pravý držák pásky (pozor na orientaci).

5

Vyčistěte kazetu.

Navlhčete čisticí tkaninu v PML a důkladně očistěte celou kazetu a vrchní váleček. Zvláštní pozornost věnujte oblastem mezi zuby horního válečku.

6

Vezměte novou pásku a otevřete ji (nálepku zcela neodstraňujte, ponechte ji připevněnou ke konci pásky)

7

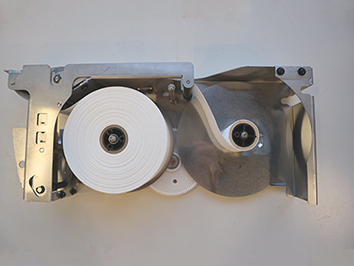

Novou pásku umístěte na držák pásky na levé straně kazety (pozor na orientaci).

8

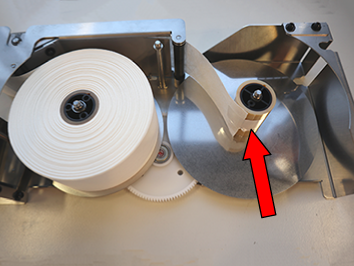

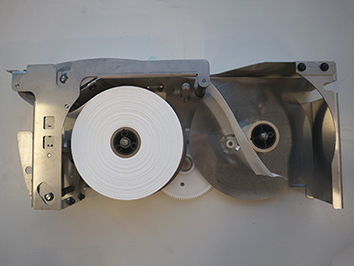

Připojte konec nové pásky k prázdnému jádru držáku pásky na pravé straně kazety pomocí původní nálepky.

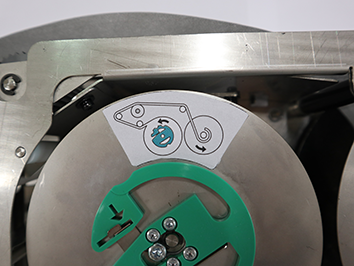

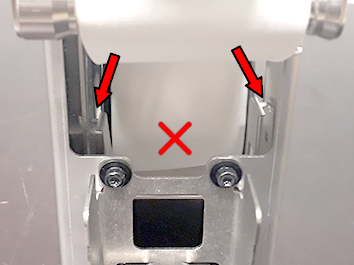

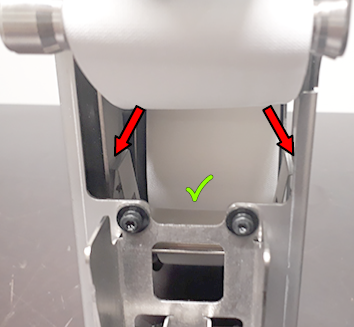

1. Veďte konec pásky pod a přes gumový horní váleček. Poté veďte konec pásky směrem k prázdnému jádru na pravé straně kazety (jak je znázorněno na demontovaném železném krytu páskové kazety).

2. Připojte pásku k prázdnému jádru původní nálepkou z pásky.

9

Otočte jádro o 2 otáčky.

10

Jedním otočením prázdného držáku pásku utáhněte.

Kazeta s páskou D4

Kazeta s páskou D3

11

Kazeta s páskou D4

Vraťte dva železné kryty na kazetu.

1. Umístěte železný kryt zpět na držák pásky a zasuňte kryt zpět na místo (pozor na orientaci).

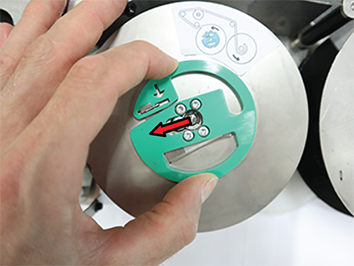

2. Stiskněte plastový kruh tak, aby se malá železná destička mezi plasty (u šipky vyryté v plastu) posunula stranou od šroubu. Poté zatlačte železný kryt dolů zpět do původní polohy.

   POZNÁMKA

   Ujistěte se, že malá železná destička klouže pod šroubem. To znamená, že je dobře zajištěna.

Kazeta s páskou D3

Vraťte železný kryt na kazetu.

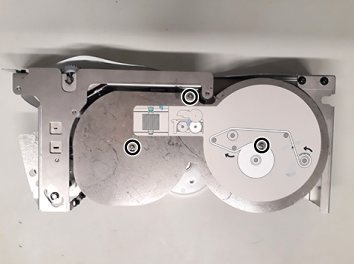

1. Přiložte tři otvory v železné desce na horní část tří železných výstupků na kazetě (dva jsou v držácích pásky).

2. Zatlačte železnou desku zpět na místo.

   POZNÁMKA

   Věnujte pozornost pružině na zadní straně železné desky – umístěte ji pod prostřední železný výstupek.

12

Zopakováním kroků 1 až 11 vyměňte další použité pásky.
