Arizona 6100 XTS Mark II series printeri izmanto vakuuma sistēmu, lai nodrošinātu cietus datu nesējus drukāšanai uz galda. Divi neatkarīgi vakuumsūkņi nodrošina vakuumu galdam, kas ir sadalīts vairākās vakuuma zonās. Sūknis 1 nodrošina vakuumu zonai A un zonai C. Operators var kontrolēt vakuuma plūsmu uz zonu C ar centrālo manuālo ieslēgšanas/izslēgšanas vārstu. Sūknis 2 nodrošina vakuumu zonā B. Visi printeri tiek piegādāti ar metriskām vakuuma zonām. Servisa speciālists var mainīt konfigurāciju no metriskām uz imperiālām mērvienībām (ja nepieciešams, to var izdarīt servisa speciālists, kurš instalē printeri).
Neatkarīga zonu kontrole ļauj operatoram drukāt divkāršā režīmā ar minimālu dīkstāves laiku. Piemēram, operators var noņemt apdrukāto paneli un reģistrēt jaunu paneli A zonā, kamēr drukāšana turpinās B zonā. To dēvē par divkāršas izcelsmes režīmu (divkāršas izcelsmes drukāšana ir aprakstīta nākamajā sadaļā).

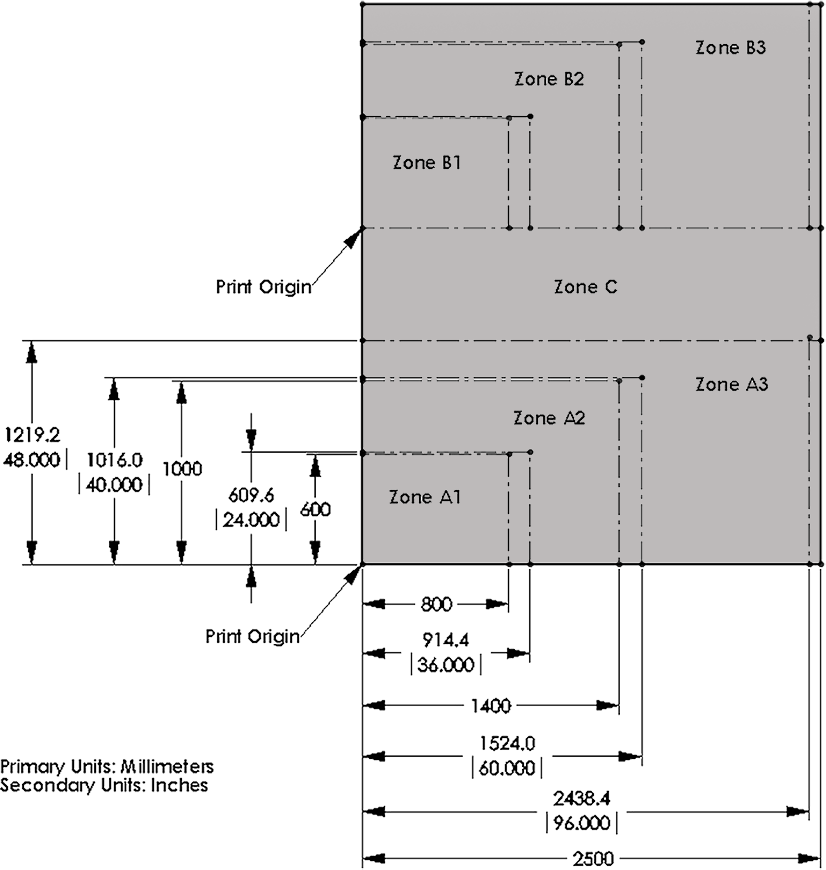

Vakuuma zonas konfigurācijasIr trīs A zonas un trīs B zonas, kā norādīts attēlā. Šīs zonas tiek kontrolētas ar vakuuma rokturiem. Kad ir aktivizēts vakuums, zonas B1 un A1 vienmēr ir ieslēgtas. Zonas A2, A3 un B2, B3 kontrolē ar divu kreisās puses un divu labās puses vakuuma rokturu novietojuma palīdzību. C zona tiek kontrolēta ar vidējo vakuuma rokturi. Tas nosaka, vai zona ir ieslēgta vai izslēgta, kad vakuums ir aktīvs.
Vakuuma sistēma notur datu nesēju vietā uz printera galda. Zonas ir izvietotas tā, lai tās atbilstu kopējiem multivides izmēriem. Ja zona ir aktivizēta, ir jāmaskē jebkura tās daļa, kas nav pārklāta ar multivides līdzekli.
PIEZĪME
Pareizi hermētiski noslēgtā aktīvajā zonā vakuuma mērītājs uzrāda 20" Hg vai vairāk. Ja vakuummetrs aktīvajā zonā rāda mazāk par 10"Hg (34 kPa) un jūs esat pārliecinājies, ka zona ir pienācīgi nomaskēta un norobežota, iespējams, ka vakuuma sistēmā ir sūce. Tomēr paturiet prātā, ka zemāks vakuuma līmenis būs vērojams, ja vide ir poraina. Izsauciet servisa dienestu tikai pēc tam, kad esat pārliecinājies, ka zona ir pareizi maskēta un mērierīces rādījumi ir pastāvīgi zemi.
PIEZĪME
Lai novietotu datu nesēju sākuma punktā B (pēc noklusējuma ir sākuma punkts A), tas ir jāiestata vai nu programmatūrā ONYX, vai pēc tam, kad uzdevums ir nosūtīts logā Print Job (tas ir izskaidrots nākamajā sadaļā “Drukāšana ar dubultu sākuma punktu”).
PIEZĪME
Nesējs var aizņemt vairāk nekā vienu zonu, bet, ja zona būs aktīva, visa platība, ko nesedz nesējs, ir jāmasko tā, lai visi vakuuma caurumi būtu aizklāti.
Ja centrālā zona nav aizņemta ar datu nesējiem, to var izslēgt ar manuālo vārstu, kas atrodas printera 1. zonas galā.
