Arizona 6100 XTS Mark II series spausdintuvuose naudojama vakuuminė sistema, kad standi laikmena būtų pritvirtinta prie spausdinimo ant stalo. Du nepriklausomi vakuuminiai siurbliai sukuria vakuumą stale, kuris padalytas į kelias vakuumo zonas. Siurblys 1 tiekia vakuumą į A ir C zonas. Operatorius gali valdyti vakuumo srautą į C zoną centriniu rankiniu įjungimo / išjungimo vožtuvu. Siurblys 2 užtikrina vakuumą B zonoje. Visi spausdintuvai tiekiami su metrinėmis vakuumo zonomis. Kvalifikuotas priežiūros specialistas gali pakeisti metrinę konfigūraciją į britiškąją naudojimo vietoje (prireikus tai gali padaryti spausdintuvą įrengiantis specialistas).
Nepriklausomas zonų valdymas leidžia operatoriui spausdinti dviem aukštyn konfigūracijomis su minimaliomis prastovomis. Pavyzdžiui, operatorius gali pašalinti atspausdintą plokštę ir užregistruoti naują plokštę A zonoje, tuo tarpu spausdinimas tęsiamas B zonoje. Tai vadinama dvigubos kilmės režimu (dvigubos kilmės spausdinimas paaiškinamas kitame skyriuje).

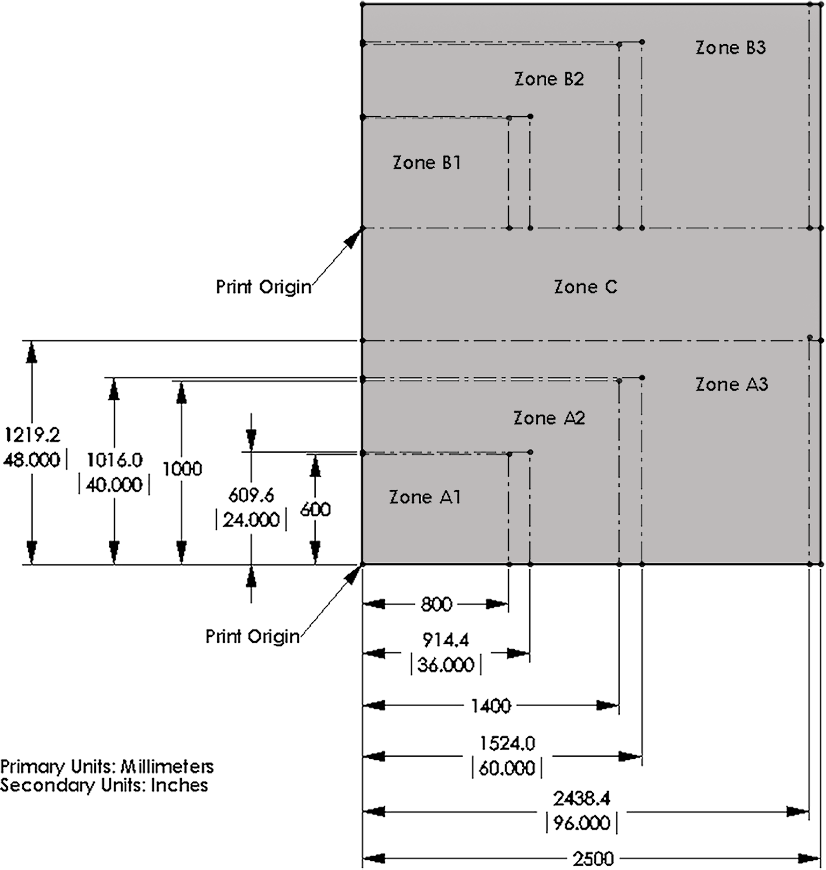

Vakuuminių zonų konfigūracijosKaip parodyta paveikslėlyje, yra trys A zonos ir trys B zonos. Šios zonos valdomos vakuuminėmis rankenėlėmis. B1 ir A1 zonos įjungtos visada, kai vakuumas suaktyvintas. A2, A3 ir B2, B3 zonos kontroliuojamos keičiant dviejų kairiųjų ir dviejų dešiniųjų vakuumo rankenėlių padėtį. C zona valdoma vidurine vakuumo rankena. Jis nustato, ar zona yra įjungta, ar išjungta, kai vakuumas yra aktyvus.
Vakuuminė sistema išlaiko laikmeną ant spausdintuvo stalo. Zonos išdėstytos taip, kad atitiktų įprastus laikmenos matmenis. Jei zona suaktyvinta, turite užmaskuoti bet kokią jos dalį, kurios neuždengia medija.
NOTE
Tinkamai užsandarintoje aktyviojoje zonoje vakuumo matuoklis rodys 20" Hg arba daugiau. Jei aktyvios zonos vakuumo matuoklyje rodoma mažesnė nei 10 "Hg (34 kPa) vertė, o jūs turite užtikrinti tinkamą srities uždengimą ir apklijavimą, vakuumo sistemoje galėjo atsirasti nuotėkis. Tačiau nepamirškite, kad kai terpė yra akyta, vakuumo lygis bus mažesnis. Skambinkite techninės priežiūros tarnybai tik tada, kai nustatysite, kad zona yra tinkamai užmaskuota, o matuoklis nuolat rodo žemą lygį.
NOTE
Jei norite dėti laikmeną spausdinimo šaltinyje B (numatytasis šaltinis yra A), reikia nustatyti tai ONYX programinėje įrangoje arba išsiuntus užduotį į Spausdinimo užduoties ekraną (tai paaiškinta kitame skirsnyje „Spausdinimas naudojant dvigubą šaltinį“).
NOTE
Medžiaga gali užimti daugiau nei vieną zoną, tačiau jei zona bus aktyvi, visas medijos neuždengtas plotas turi būti užmaskuotas taip, kad būtų uždengtos visos vakuuminės angos.
Jei centrinė zona neužimta laikmenomis, ją galima išjungti rankiniu vožtuvu, esančiu spausdintuvo 1 zonos gale.
