Πώς να χρησιμοποιήσετε τις ζώνες κενού

Εισαγωγή

Οι εκτυπωτές Arizona 6100 XTS Mark II series χρησιμοποιούν ένα σύστημα κενού για να ασφαλίσουν τα άκαμπτα μέσα για την εκτύπωση στο τραπέζι. Δύο ανεξάρτητες αντλίες κενού παρέχουν κενό στην τράπεζα, η οποία χωρίζεται σε πολλαπλές ζώνες κενού. Η αντλία 1 παρέχει κενό στη ζώνη Α και στη ζώνη Γ. Ο χειριστής μπορεί να ελέγξει τη ροή κενού στη ζώνη Γ με τη χειροκίνητη κεντρική βαλβίδα On/Off. Η αντλία 2 παρέχει κενό στη ζώνη Β. Όλοι οι εκτυπωτές αποστέλλονται με μετρικές ζώνες κενού. Μπορείτε να αλλάξετε τη διαμόρφωση από το μετρικό σύστημα στο αυτοκρατορικό επιτοπίως με τη βοήθεια εξειδικευμένου τεχνικού σέρβις (μπορεί να γίνει από τον τεχνικό που εγκαθιστά τον εκτυπωτή, εάν απαιτείται).

Ο ανεξάρτητος έλεγχος των ζωνών επιτρέπει στον χειριστή να εκτυπώνει σε διαμόρφωση 2-up με ελάχιστο χρόνο διακοπής λειτουργίας. Για παράδειγμα, ο χειριστής μπορεί να αφαιρέσει έναν εκτυπωμένο πίνακα και να καταχωρίσει έναν νέο πίνακα στη ζώνη Α, ενώ η εκτύπωση συνεχίζεται στη ζώνη Β. Αυτό αναφέρεται ως λειτουργία διπλής προέλευσης (η εκτύπωση διπλής προέλευσης εξηγείται στην επόμενη ενότητα).

Διαμορφώσεις ζωνών κενού

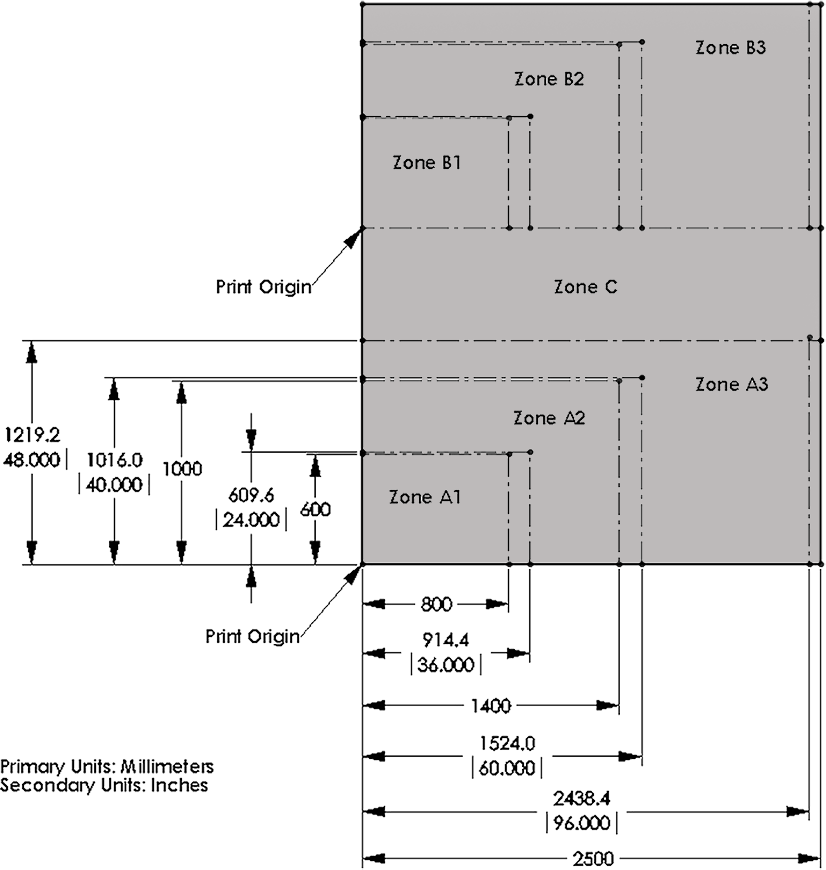

Υπάρχουν τρεις ζώνες Α και τρεις ζώνες Β, όπως υποδεικνύεται στην εικόνα. Αυτές οι ζώνες ελέγχονται από τις λαβές κενού. Οι ζώνες B1 και A1 είναι πάντα ενεργοποιημένες όταν είναι ενεργοποιημένο το κενό. Οι ζώνες A2, A3 και B2, B3 ελέγχονται από τη θέση των δύο αριστερών και των δύο δεξιών λαβών κενού. Η ζώνη C ελέγχεται από τη μεσαία λαβή κενού. Καθορίζει αν η ζώνη είναι Ενεργή ή Απενεργοποιημένη όταν το κενό είναι ενεργό.

Σκοπός

Το σύστημα κενού συγκρατεί τα μέσα στη θέση τους στο τραπέζι του εκτυπωτή. Οι ζώνες είναι διατεταγμένες έτσι ώστε να προσαρμόζονται στις συνήθεις διαστάσεις των μέσων. Εάν μια ζώνη είναι ενεργοποιημένη, πρέπει να καλύψετε κάθε τμήμα της που δεν καλύπτεται από τα μέσα ενημέρωσης.

ΣΗΜΕΙΩΣΗ

Μια ενεργή ζώνη που έχει σφραγιστεί σωστά θα δείχνει 20" Hg ή υψηλότερη τιμή στο μετρητή κενού. Εάν η ένδειξη του μετρητή κενού για μια ενεργή ζώνη είναι κάτω από 10"Hg (34 kPa) και έχετε διασφαλίσει ότι η περιοχή είναι σωστά καλυμμένη και σφραγισμένη, μπορεί να έχετε διαρροή στο σύστημα κενού. Ωστόσο, λάβετε υπόψη ότι θα παρατηρηθούν χαμηλότερα επίπεδα κενού όταν το μέσο είναι πορώδες. Πραγματοποιήστε μια κλήση σέρβις μόνο αφού διαπιστώσετε ότι η ζώνη έχει καλυφθεί σωστά και ο μετρητής δείχνει σταθερά χαμηλές τιμές.

Διαδικασία

  1. Τοποθετήστε τα μέσα στο τραπέζι στην επιθυμητή θέση.
    ΣΗΜΕΙΩΣΗ

    Για να τοποθετήσετε το μέσο στο σημείο Προέλευσης εκτύπωσης Β (το σημείο Προέλευσης Α είναι το προεπιλεγμένο), πρέπει να το ρυθμίσετε είτε στο λογισμικό ONYX είτε μετά την αποστολή της εργασίας στην οθόνη Εκτύπωση εργασίας (η διαδικασία περιγράφεται στην επόμενη ενότητα «Διαδικασία εκτύπωσης με διπλή προέλευση»).

  2. Καλύψτε τυχόν περιοχές της ενεργής ζώνης κενού που δεν θα καλυφθούν από το μέσο.
  3. ΣΗΜΕΙΩΣΗ

    Τα μέσα μπορούν να καταλαμβάνουν περισσότερες από μία ζώνες, αλλά αν μια ζώνη θα είναι ενεργή, όλη η περιοχή που δεν καλύπτεται από τα μέσα πρέπει να καλυφθεί έτσι ώστε να καλύπτονται όλες οι οπές κενού.

    Εάν η κεντρική ζώνη δεν είναι κατειλημμένη από μέσα, μπορεί να απενεργοποιηθεί με τη χειροκίνητη βαλβίδα που βρίσκεται στο άκρο της ζώνης 1 του εκτυπωτή.

    Ενεργοποιήστε τις ζώνες που θέλετε να χρησιμοποιήσετε είτε με το εικονίδιο στη γραμμή εντολών του τμήματος Εκτύπωση εργασίας είτε με τον αντίστοιχο ποδοδιακόπτη (Α ή Β) στο δάπεδο.
  4. Ξεκινήστε την εργασία εκτύπωσης είτε με το εικονίδιο Έναρξη στη γραμμή εντολών είτε με το κουμπί Έναρξη εκτύπωσης που βρίσκεται κοντά στους μετρητές κενού.
  5. Απενεργοποιήστε τις ζώνες είτε με το εικονίδιο είτε με τον ποδοδιακόπτη μετά την εκτύπωση της εικόνας.
  6. Αφαιρέστε το μέσο.
