Vous avez la possibilité de modifier les paramètres d'un profil de support dans le logiciel RIP.
Vous ne pouvez régler les paramètres du support que lorsque vous créez un nouveau profil de support ou modifiez un profil de support existant. Il est conseillé d'utiliser les profils de support Océ Colorado 1640 et de ne pas en modifier les paramètres. Seuls les utilisateurs avancés ou les spécialistes des applications sont autorisés à modifier les profils de support et à régler les paramètres correspondants.
IMPORTANT
La modification des paramètres de support peut endommager votre imprimante et annuler le service de garantie de votre appareil.
REMARQUE
La modification des paramètres de support peut entraîner une mauvaise qualité d'impression.
Ce manuel fournit des informations de base pour créer et modifier des profils de support. Le profilage est une tâche d'expert qui nécessite des informations et des outils supplémentaires qui ne sont pas traités dans ce manuel. Contactez votre service d'assistance local lorsque vous souhaitez créer ou modifier des profils de support.
L'emplacement des paramètres de support varie en fonction du logiciel RIP utilisé. Pour plus d'informations, voir Gestion des profils de support dans Onyx, Gestion des profils de support dans Caldera.
|
[Media setting ] |
Description |
|---|---|
|
[Automatic advance correction] |
Imprime sur le support des repères jaunes ou noirs que l'imprimante utilise comme guide afin d'optimiser la précision du pas du support. Sélectionnez [Normal] pour imprimer les repères jaunes ou sur [Enhanced] pour imprimer les repères noirs. Sélectionnez [None] lorsque vous ne voulez pas imprimer de repères. Utilisez toujours [Normal] par défaut, car cela permet d'optimiser automatiquement la précision du pas de support pour la plupart des types de support. Lorsque l'imprimante ne peut pas lire les repères jaunes en raison du type de support utilisé, un message apparaît sur le panneau de commande. Sélectionnez [Enhanced] pour imprimer les repères noirs que l'imprimante peut détecter plus facilement. L'utilisation de repères a une incidence sur la largeur de l'impression : [None] n'ajoute aucune largeur mais utilise la marge par défaut de 5,3 mm, [Normal] (marge de 11 mm), [Enhanced] (marge de 20 mm). REMARQUE
|
|
[Vacuum power] |
Contrôle l'aspiration du support sur la platine. Les valeurs par défaut par catégorie de support sont utilisées pour chacune des cinq zones disponibles. Ne modifiez l'alimentation du vide que lorsque vous rencontrez des problèmes :

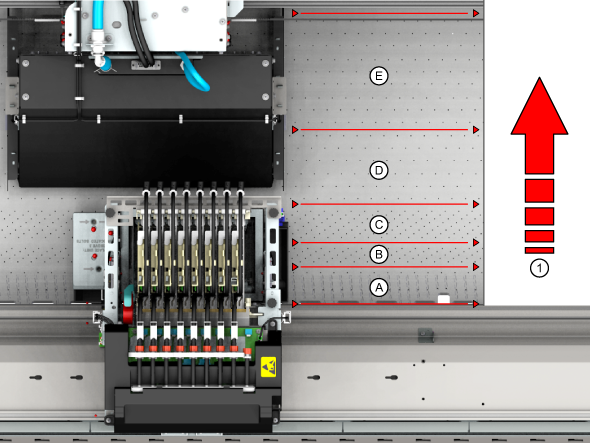

Emplacement des zones A, B, C, D, E, avec (1) sens de transport du support :
|
|
[Winding tension] |
Contrôle l'enroulement. Pour l'impression sans enroulement ou pour l'enroulement sans barre de tension, sélectionnez [No tension bar] . Pour certains types de support, il est nécessaire d'enrouler le support à l'aide d'une barre de tension afin de garantir un passage fluide. Sélectionnez [Tension bar] pour les supports fragiles et sensibles au gondolement, mais pas trop rigides. Sélectionnez [Locked tension bar] pour les supports très rigides . Selon le paramètre sélectionné ici, le panneau de commande affichera un message vous demandant de fixer le support à l'aide de ruban adhésif, de verrouiller ou de placer une barre de tension. |
|
[Automatic media jogging ] |
Contrôle le décalage automatique du support. Lorsque le décalage automatique du support est activé, le support entre les roues de pincement dans le tiroir et le point d'entrée du transport papier est spoulé vers l'avant après 120 secondes d'inactivité du support sur la platine. Cela permet d'éviter la présence de bosselures occasionnées par les roues de pincement Activez le décalage automatique du support lorsque votre support est sensible à la formation de bosselures occasionnées par les roues de pincement. REMARQUE
Lorsque vous coupez le support directement après l'impression, celui-ci est automatiquement renvoyé dans le tiroir. Ensuite, le support ne reste pas inactif sur la platine pendant 120 secondes, par conséquent, [Automatic media jogging ] ne s'applique pas. |
|
[Carriage elevation ] |
Contrôle la hauteur du chariot. Lorsque l'option [Automatic] est sélectionnée, la hauteur de chariot optimale est déterminée automatiquement en fonction de l'[Media thickness ] définie dans le profil du support. Il est conseillé de sélectionner [Automatic] , car ce paramètre permet d'obtenir la meilleure qualité d'impression. Sélectionnez uniquement [Highest] lorsque vous expérimentez un nouveau support susceptible d'entrer en contact avec le chariot. |
|
[Manual loading] |
Pour une version ultérieure - Contrôle l'introduction du support. Lorsque vous chargez un nouveau support, celui-ci est automatiquement introduit et transporté dans l'imprimante. Activez ce paramètre afin d'introduire et de transporter manuellement le support. |
|
[Suitable for printer cutter ] |
Contrôle l'utilisation du dispositif de coupe. Désactivez l'emploi du dispositif de coupe automatique lorsqu'il n'est pas adapté au type de support, par exemple avec du textile, de la toile ou de lourdes banderoles. Lorsque ce paramètre est désactivé, l'imprimante affiche un message demandant à l'opérateur de couper manuellement le support. |
|
[Outer core diameter ] |
Indiquez le diamètre externe du mandrin du rouleau de support en millimètres. Cette information et le paramètre [Media thickness ] permettent à l'imprimante de calculer la longueur restante du support. |
|
[Media thickness ] |
Indiquez l'épaisseur du support avant de charger le support pour la première fois. Cette valeur représente l'épaisseur totale du support, par ex. pour le vinyle auto-adhésif, le PVC avec la doublure. Cette information et le paramètre [Outer core diameter] permettent à l'imprimante de calculer la longueur restante du support. Par ailleurs, l'épaisseur du support détermine la hauteur du chariot de têtes d'impression. Il convient de définir correctement l'épaisseur du support afin de pouvoir procéder à l'étalonnage du chariot de têtes d'impression. IMPORTANT
Une épaisseur du support incorrecte peut provoquer un blocage du chariot et endommager la machine, ce qui peut annuler le service de garantie de votre appareil. REMARQUE
L'épaisseur du support doit être définie correctement et est cruciale pour une bonne qualité d'impression. Une épaisseur de support incorrecte peut entraîner des artefacts de la qualité d'impression comme des bandes ou des polices floues. |
|
[Moist sensitivity] |
Contrôle le temps que l'imprimante attend avant de faire avancer le support : Le laps de temps est compris entre [1] 1800 sec., [2] 250 sec. et [3] 120 sec. La sensibilité à l'humidité est désactivée lorsque la valeur est définie sur 0. En faisant avancer le support, la machine évite que la partie du support qui se trouve sur la platine et non enroulée sur le rouleau et qui a pu être soumise à de l'humidité, ne soit utilisée pour l'impression. Il est conseillé d'utiliser le paramètre de la sensibilité à l'humidité lorsque vous utilisez un support papier sensible et exposé aux variations de température et d'humidité. De cette façon, vous évitez l'impression sur des supports ondulés et froissés et la qualité d'impression n'est pas compromise. REMARQUE
Lorsque vous coupez le support directement après l'impression, celui-ci est automatiquement renvoyé dans le tiroir. Ensuite, le support ne reste pas inactif sur la platine et exposé à l'humidité et à la condensation, par conséquent, l'option [Moist sensitivity] ne s'applique pas. |
|
[Extended carriage travel] |
Contrôle la durée entre les balayages en prolongeant le déplacement du chariot. Le paramètre du déplacement prolongé du chariot peut prolonger la durée de balayage du chariot. Lorsque la durée du déplacement du chariot est prolongée, l'encre a plus de temps pour se déposer sur le support avant de durcir. Augmentez la valeur de ce paramètre lorsque vous rencontrez des problèmes d'adhérence pour les impressions avec une largeur d'image plus petite (mais pas de problèmes avec une largeur plus grande). Pour la plupart des types de support, une valeur supérieure à [1500 ms] n'est pas nécessaire.
|
|
Paramètres de support |
Description |
|---|---|
|
[Printer platen temperature] |
Contrôle la température de la platine. Réglez en diminuant ou en augmentant la température afin de réduire la visibilité des artefacts de limites de balayage ou d'améliorer l'adhésion de l'encre. En cas de bandes brillantes, qu'il est impossible de corriger via le paramètre d'alimentation du séchage préliminaire, optimisez la température de la platine de l'imprimante. |
|
[Precure power] |
Contrôle l'intensité de séchage de la LED pour la première partie de la zone de séchage. La valeur par défaut est égale à 0. Réglez en diminuant ou en augmentant le paramètre et réduisez les bandes brillantes, en particulier dans les zones foncées. Lorsque vous éteignez complètement l'option [Precure power ] , l'adhérence de l'encre peut s'améliorer, mais cela peut entraîner l'apparition de bandes brillantes. La LED est éteinte lorsque la valeur est définie sur -5. Réglez avec des petits incréments de 1 ou de 2 à la fois.  ATTENTION
La modification des paramètres de séchage peut entraîner un séchage insuffisant de la couche d'encres UV. Une fois les paramètres modifiés, enfilez des gants en nitrile agréés Océ Colorado 1640 la première fois que vous manipulez la sortie imprimée afin d'éviter tout éventuel contact avec de l'encre non sèche. IMPORTANT
La modification des paramètres de séchage peut entraîner un séchage insuffisant de la couche d'encres UV. Il existe en particulier un risque d'encrassement de l'imprimante si ce changement est combiné à celui du paramètre [Moist protection] . Lorsque la machine est encrassée, assurez-vous de la nettoyer ou d'appeler votre technicien de service. |
|
[Throughcure/Postcure power] |
Contrôle l'intensité de séchage de la LED pour la partie suivante de la zone de séchage. La valeur par défaut est égale à 0. Augmentez la valeur pour éliminer le maculage ou l'encre non entièrement sèche. Réduisez la valeur pour minimiser l'aspect de brume blanche sur les zones foncées. Diminuez la valeur pour limiter l'échauffement du support. Il est impossible d'éteindre la LED. ATTENTION
La modification des paramètres de séchage peut entraîner un séchage insuffisant de la couche d'encres UV. Une fois les paramètres modifiés, enfilez des gants en nitrile agréés Océ Colorado 1640 la première fois que vous manipulez la sortie imprimée afin d'éviter tout éventuel contact avec de l'encre non sèche. IMPORTANT
La modification des paramètres de séchage peut entraîner un séchage insuffisant de la couche d'encres UV. Il existe en particulier un risque d'encrassement de l'imprimante si ce changement est combiné à celui du paramètre [Moist protection] . Lorsque la machine est encrassée, assurez-vous de la nettoyer ou d'appeler votre technicien de service. |
|
[Advance correction/Step correction] |
Contrôle la taille du pas moyen du support et du mode d'impression sélectionnés. Modifiez uniquement ce paramètre lorsque l'étalonnage du support et le paramètre [Automatic advance correction] ne suffisent pas pour améliorer la qualité d'impression. Réduisez l'incrément afin d'atténuer les lignes claires. Augmentez l'incrément afin d'atténuer les lignes foncées. Si le support présente à la fois des lignes claires et des lignes foncées, ce paramètre ne vous permet pas de corriger ce défaut. REMARQUE
Le paramètre [Automatic advance correction] fonctionnera toujours lorsque vous utilisez [Advance correction] . |
|
[Saturated ink cut mode] (disponible uniquement en mode [Backlit] ) |
Contrôle le nombre de passages lorsque vous imprimez en mode d'impression [Backlit]. Lorsque le paramètre est activé, le nombre de passages est doublé, passant de 8 à 16, afin de donner à l'encre plus de temps pour se fixer sur le support. N'activez ce paramètre que lorsque vous devez découper dans une application [Backlit] et que des éclats sont observés sur les bords. |
|
[Print strategy] |
Contrôle la stratégie d'impression utilisée pour superposer l'encre sur les limites de balayage. En utilisant la bonne stratégie d'impression, l'encre est positionnée de manière à réduire les artefacts et à optimiser la qualité d'impression. Le paramètre [Print strategy] fonctionne uniquement en [High quality] mode d'impression. Pour tous les autres modes d'impression [Automatic] est la valeur par défaut. Il est conseillé de toujours sélectionner [Automatic], car ce paramètre permet d'obtenir les meilleurs résultats. Uniquement pour un support spécifique et lorsque vous êtes un utilisateur avancé, vous pouvez modifier le paramètre.
|
