Reinigen der SZ-Rollen im Papierwegmodul

Wenn die SZ-Rollen im Papierwegmodul verunreinigt sind, kann es zu Problemen bei der Registrierung und Bildqualität kommen.

Position des Papierpfadmoduls

Vorbereitungen

Die folgenden Materialien sind erforderlich:

Reinigungstücher (Alphawipe-Pads Texwipe TX1004)
Flasche mit Prozesswartungsflüssigkeit (PML - Process Maintenance Liquid)
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der SZ-Rollen im Papierpfadmodul.

HINWEIS

Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, PML, or SU70 oder Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern. (Informationen zur Druckerwartung)
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.

	Aktion
1	Öffnen Sie die Fronttür des Papierpfadmoduls.
2	Drücken Sie die grünen Griffe, um die Papierführung zu öffnen.

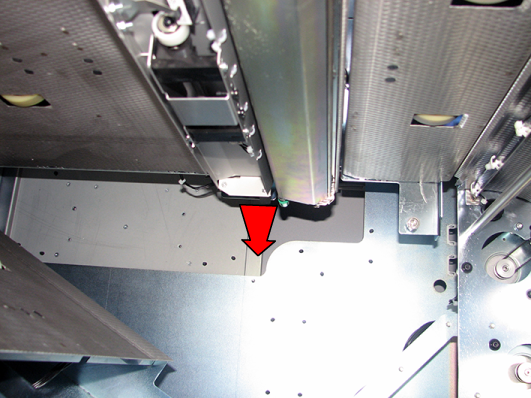

3	Ziehen Sie eine Blattfeder nach vorne, und drücken Sie gleichzeitig die andere Blattfeder (auf der gegenüberliegenden Seite) nach hinten, um die SZ-Einheit zu öffnen. HINWEIS Die Blattfeder an der Innenseite des Moduls ist nicht leicht zugänglich.
4	Befeuchten Sie ein Reinigungstuch mit der Prozesswartungsflüssigkeit (PML). Benutzen Sie das Tuch, um die oberen und unteren Rollen zu befeuchten. Drehen Sie die Rollen, um die gesamte Oberfläche zu befeuchten.
5	Warten Sie ca. 10 Sekunden, damit die Rollen die Prozesswartungsflüssigkeit (PML) aufnehmen können. Reinigen Sie das obere und untere Rollenpaar. Reiben Sie das feuchte Tuch von der Seite über die Rollen, bis alle Verunreinigungen beseitigt sind. Drehen Sie die Rollen, um die gesamte Oberfläche zu reinigen. HINWEIS Die Farbe der Rolle kann sich ändern, aber dadurch kann der Drucker nicht beschädigt werden.
6	Drücken Sie fest gegen die Mitte der Einheit, um die SZ-Einheit zu schließen. Vergewissern Sie sich, dass die Einheit auch auf der Rückseite eingerastet ist.
7	Schließen Sie die Papierführung mit dem grünen Griff.
8	Vordere Tür des Papierpfadmoduls schließen.

Entsorgen Sie die benutzten Reinigungstücher.
