Sustitución de los lubricadores

Introducción

Puede cambiar los lubricadores sin ayuda del servicio técnico. El panel de control muestra una advertencia de color naranja cuando se pueden cambiar los lubricadores.

Antes de empezar

Use los siguientes artículos prescritos para Océ Colorado 1640:

  • Guantes de nitrilo para manipular tinta

  • Soporte con dos lubricadores y pasadores (x2)

  • Destornillador cruciforme

  • Paño sin pelusa (opcional)

ATENCIÓN

  • Póngase los guantes de nitrilo prescritos para Océ Colorado 1640.

  • Puede utilizar los guantes Microflex durante una hora después de haber sido contaminados con tinta. Después de una hora, debe ponerse guantes nuevos.

  • Solo puede llevar puestos los guantes Ansell Touch N Tuff durante diez minutos tras haber sido contaminados con tinta. Después de diez minutos, debe ponerse guantes nuevos.

NOTA

Para obtener información sobre el material de mantenimiento prescrito, consulte Lista de material de mantenimiento para Océ Colorado 1640.

Procedimiento

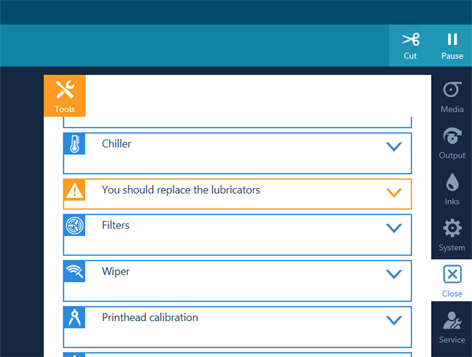

  1. En el panel de control, toque el icono [Herrams]  de la derecha.
  2. Toque [Debe cambiar los lubricadores] .
  3. Toque [Sustituir].
  4. Acceda a la sección de entrada de material y abra la cubierta superior.
  5. Póngase los guantes de nitrilo aprobados para Océ Colorado 1640.

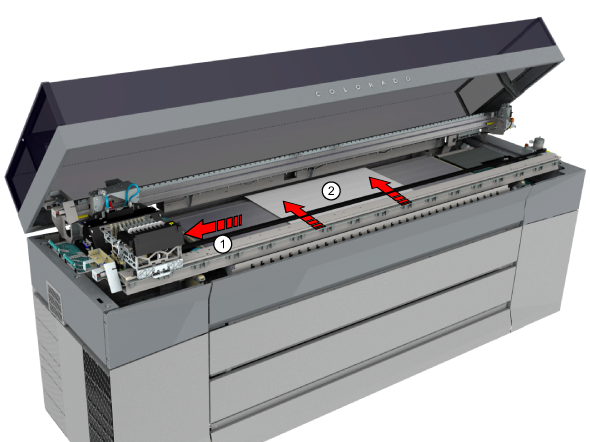

  6. Empuje el carro de cabezales de impresión con cuidado hacia la izquierda, en la posición de mantenimiento manual (1).
    IMPORTANTE

    Toque solo la parte cubierta del carro de cabezales de impresión para no dañarlos.

  7. Coloque una hoja de papel en la parte central de la placa de presión (2).

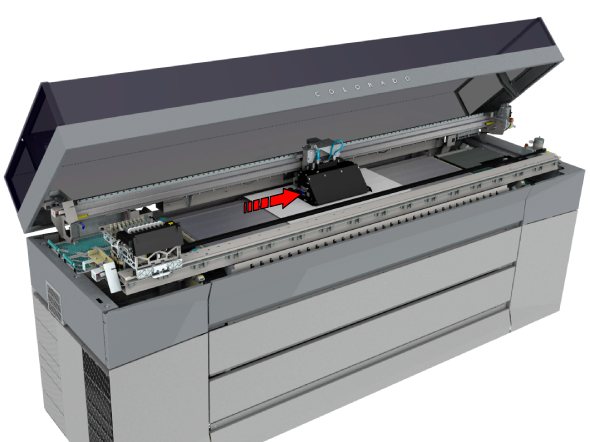

  8. Empuje el carro de curación con cuidado hacia el centro de la placa de presión por encima del papel. El papel evitará que las piezas sueltas caigan en la impresora.

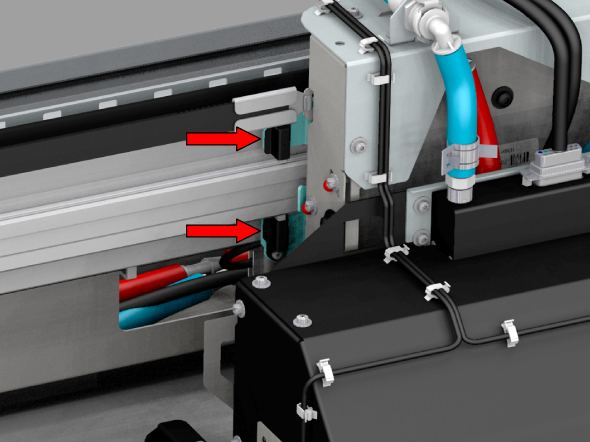

  9. Localice los lubricadores en el lado izquierdo del carro de curación.

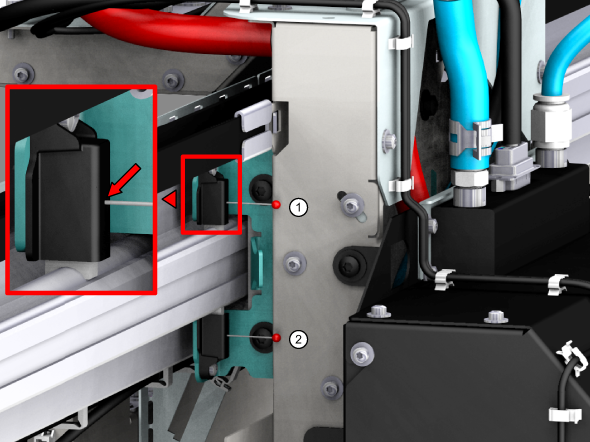

  10. Coloque un pasador en el orificio del lubricador superior (1).
  11. Coloque un segundo pasador en el orificio del lubricador inferior (2).

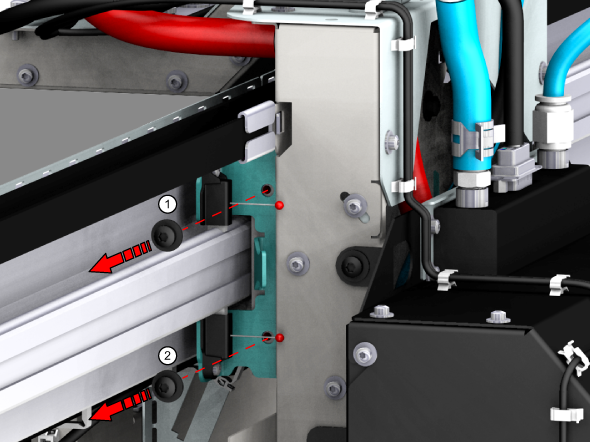

  12. Desenrosque los dos tornillos (1-2) del soporte de los lubricadores con un destornillador cruciforme.
  13. Quite el soporte con los lubricadores.

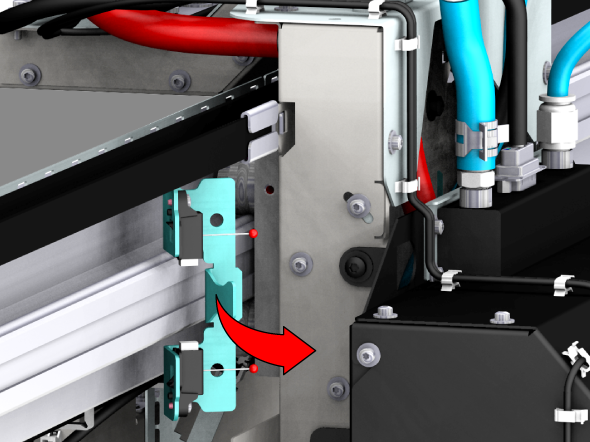

  14. Tome un nuevo soporte con lubricadores y coloque los dos pasadores en los orificios de los lubricadores.

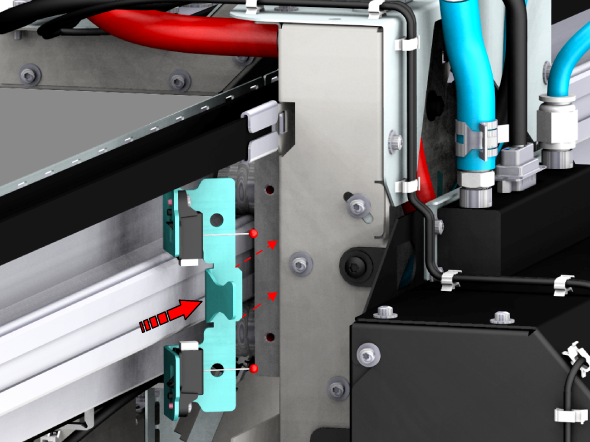

  15. Coloque en su posición el nuevo soporte con los lubricadores. El soporte debe encajar en el orificio de posicionamiento.
  16. Apriete bien los dos tornillos con la mano (1).
  17. Quite los pasadores de los lubricadores (2).

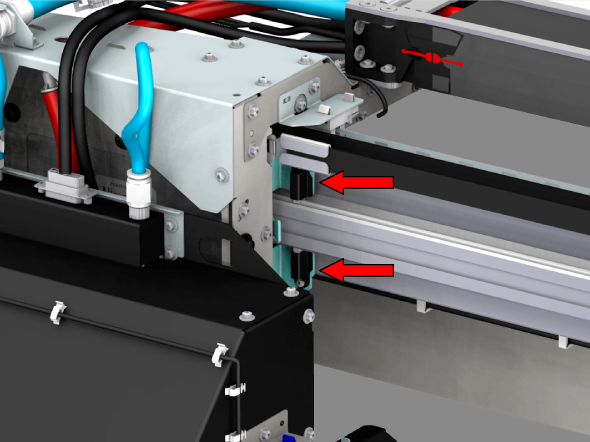

  18. Localice los lubricadores en el lado derecho del carro de curación.
  19. Repita los pasos 10 a 17.
  20. Cuando se hayan sustituido los lubricadores de ambos lados, retire el papel.
  21. Elimine los guantes con los desechos químicos de acuerdo con las normativas vigentes.
  22. Cierre la cubierta superior.
  23. En el panel de control, toque [Sustituido]  para confirmar que ha sustituido los lubricadores y terminar la acción.
    NOTA

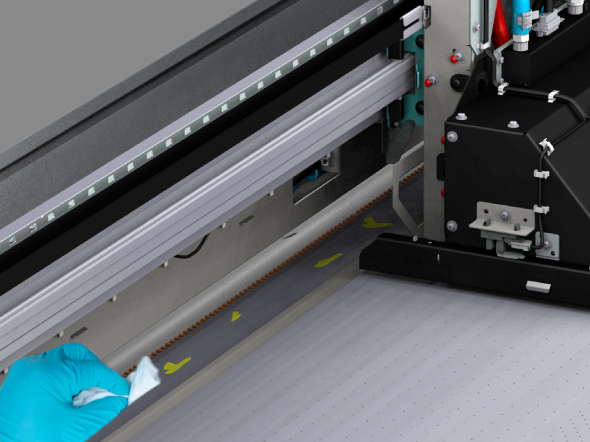

    Cuando haya sustituido los lubricadores, un poco de aceite puede gotear sobre la placa de presión y su borde. Cuando se derrama aceite: abra la cubierta superior cuando la impresora no esté imprimiendo, póngase guantes, limpie el aceite con un paño sin pelusas y vuelva a cerrar la cubierta superior.
