Byta ut smörjmedlen

Introduktion

Du kan byta ut smörjmedlen utan hjälp från service. Manöverpanelen visar en orange varning när du kan byta ut smörjmedlen.

Innan du börjar

Använd för Océ Colorado 1640 föreskrivna:

  • Nitrilhandskar för att hantera bläck

  • Hållare med två smörjmedel och stift (2x)

  • Kryssmejsel

  • Luddfri duk (valfritt)

OBSERVER

Ta på dig nitrilhandskar godkända för Océ Colorado 1640. Du kan bara bära handskarna i tio minuter. Efter tio minuter måste du ta på dig nya handskar för att undvika kontakt med bläcket.

OBS!

För information om de föreskrivna underhållsmaterialen, se Lista på Océ Colorado 1640 underhållsmaterial.

Arbetsordning

  1. På manöverpanelen, tryck på ikonen [Verktyg]  till höger.

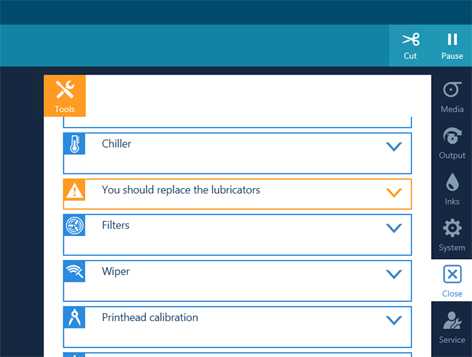

  2. Tryck på [Du bör byta ut smörjmedlen] .
  3. Tryck på [Byt ut].
  4. Gå till materialinmatningssidan och öppna den övre luckan.
  5. Ta på dig nitrilhandskar godkända för Océ Colorado 1640.

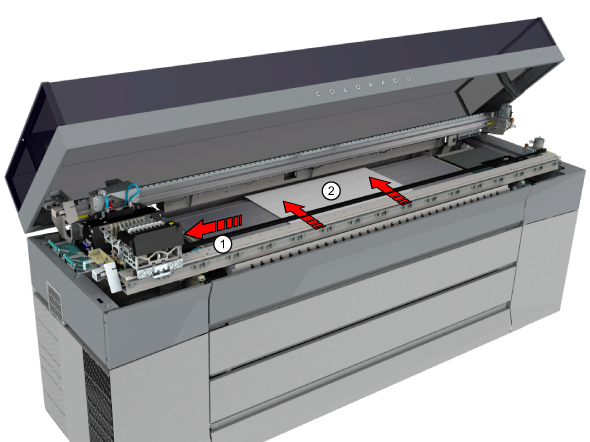

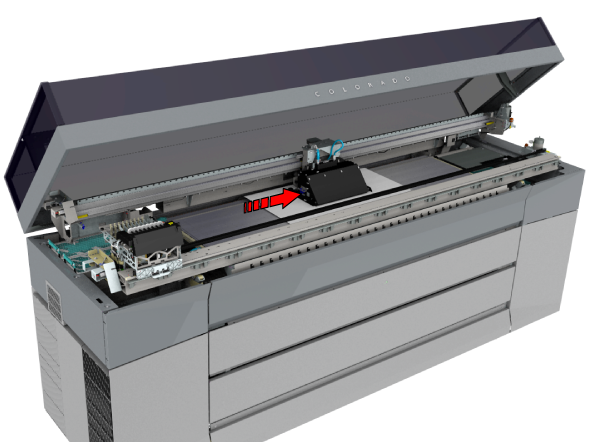

  6. Skjut försiktigt vagnen för skrivarhuvud åt vänster i manuellt underhållsläge (1).
    VIKTIGT!

    Vidrör endast vagnen för skrivarhuvud i det täckta området, annars kan du skada skrivarhuvudena.

  7. Ta en pappersbit och placera den mitt på formplattan (2).
  8. Skjut försiktigt härdningsvagnen över papperet mitt på formplattan. Papperet förhindrar att lösa delar faller in i skrivaren.

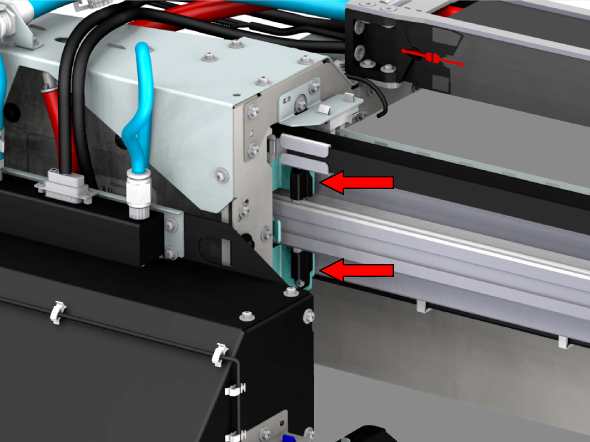

  9. Lokalisera smörjmedlen till vänster om härdningsvagnen.

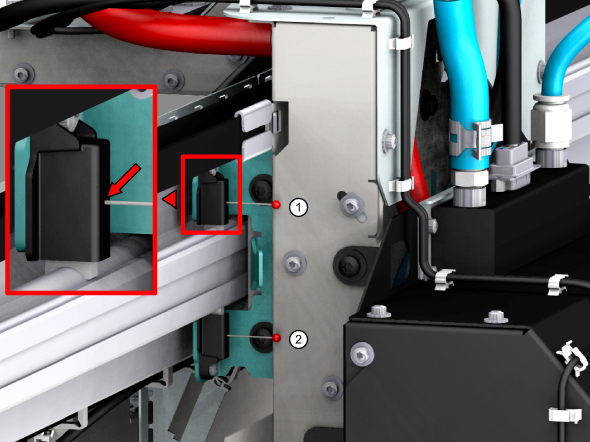

  10. Ta ett stift och placera det i hålet för det övre smörjmedlet (1).
  11. Ta ett andra stift och placera det i hålet för det nedre smörjmedlet (2).

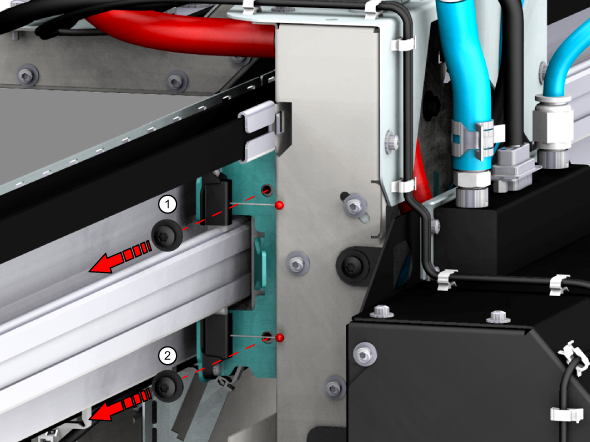

  12. Lossa de två skruvarna (1–2) på smörjmedlens hållare med en kryssmejsel.

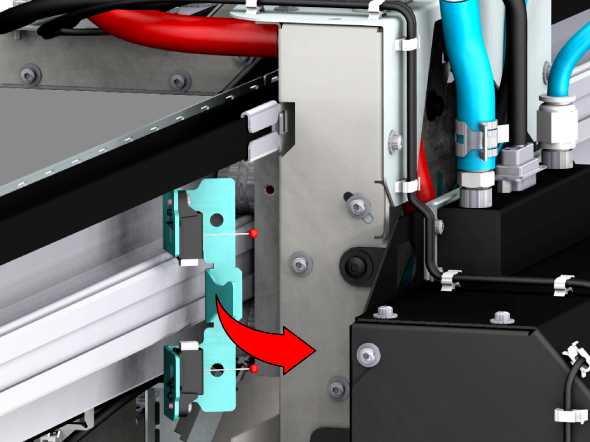

  13. Ta bort hållaren med smörjmedlen.
  14. Ta en ny hållare med smörjmedel och placera de två stiften i hålen.

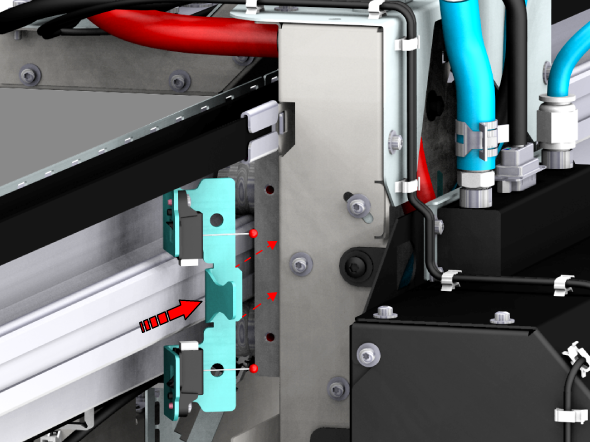

  15. Sätt den nya hållaren med smörjmedel på plats. Hållaren bör passa i hålet.

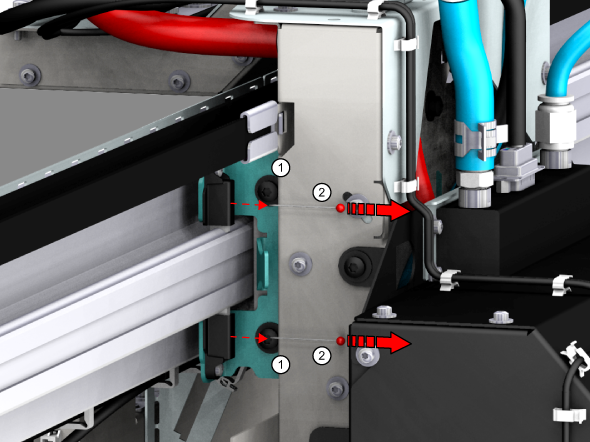

  16. Dra åt de två skruvarna med handkraft (1).
  17. Ta ut stiften från smörjmedlen (2).

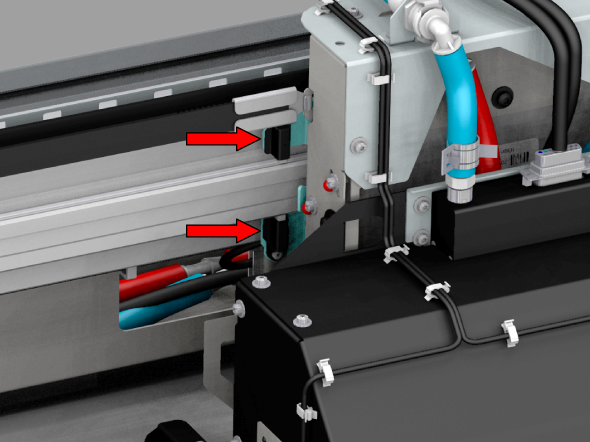

  18. Lokalisera smörjmedlen till höger om härdningsvagnen.
  19. Upprepa steg 10 till 17.
  20. Ta bort papperet när du har bytt ut smörjmedlen på båda sidorna.
  21. Kassera handskarna som kemiskt avfall enligt lokala bestämmelser.
  22. Stäng den övre luckan.
  23. På manöverpanelen, tryck på [Utbytt]  för att bekräfta att du har bytt ut smörjmedlen och avsluta åtgärden.
    OBS!

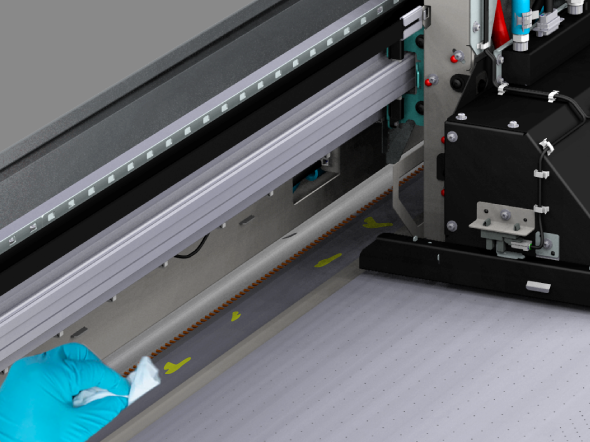

    När du har bytt ut smörjmedlen kan en liten mängd olja droppa ned på formplattan och dess kant. Vid oljespill: Öppna den övre luckan när skrivaren inte är aktiv, ta på handskar, avlägsna oljan med en luddfri duk och stäng luckan.
