Замена смазочных приспособлений

Введение

Смазочные приспособления можно заменять без помощи сервисной службы. Когда появится возможность заменить смазочные приспособления, на панели оператора появится предупреждение оранжевого цвета.

Подготовка

Используйте предписанные Océ Colorado 1640:

Нитриловые перчатки для работы с краской
Крепление с двумя смазочными приспособлениями и иглами (2х)
Крестовая отвертка
Безворсовая ткань (дополнительно)

ВНИМАНИЕ

Наденьте предписанные Océ Colorado 1640 нитриловые перчатки. Вы можете носить перчатки только в течение десяти минут. По истечении десяти минут необходимо использовать новые перчатки, чтобы исключить контакт с краской.

ПРИМЕЧАНИЕ

Для получения информации о рекомендуемых материалах для технического обслуживания см. Перечень материалов для технического обслуживания, пригодных для Océ Colorado 1640.

Процедура

На панели оператора нажмите на пиктограмму [Инстр.пиктограмме ] справа.

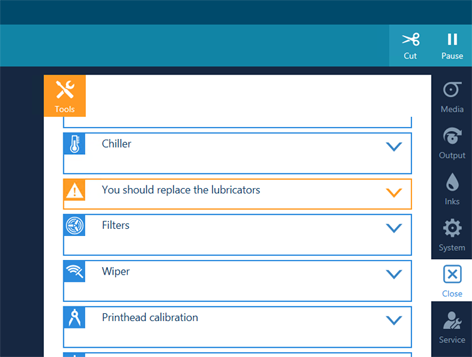

Нажмите на [Необходимо заменить смазочные приспособления] .
Нажмите на [Заменить].
Перейдите к стороне входа носителя и откройте верхнюю крышку.
Наденьте одобренные Océ Colorado 1640 перчатки.

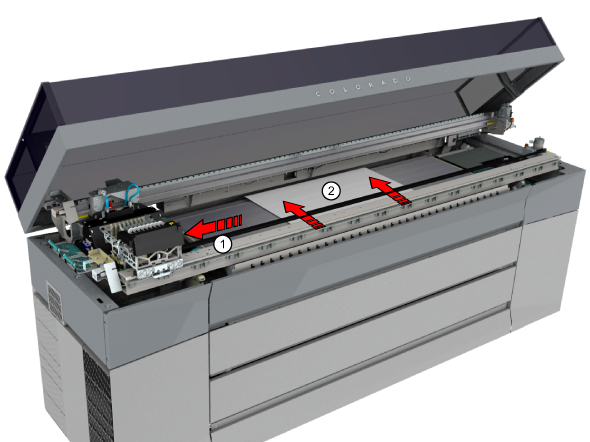

Осторожно протолкните каретки печатающей головки влево в положение техобслуживания в ручном режиме (1).
ВАЖНО
Дотрагиваться до каретки печатающей головки можно только в закрытой зоне, в противном случае можно повредить печатающие головки.
Возьмите лист бумаги и поместите посередине тигля (2).

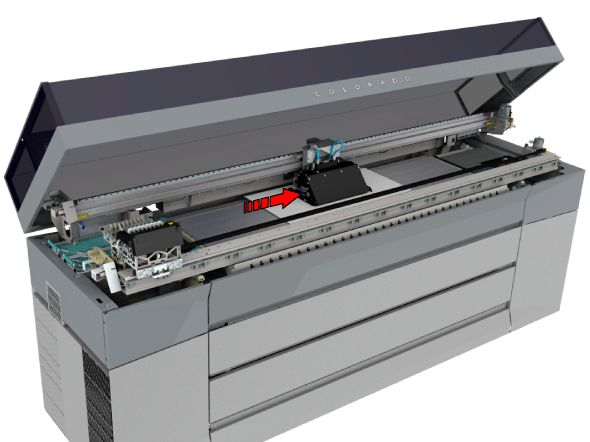

Осторожно протолкните каретку для затвердевания к центру тигля над бумагой. Бумага предотвратит падение незакрепленных деталей в принтер.

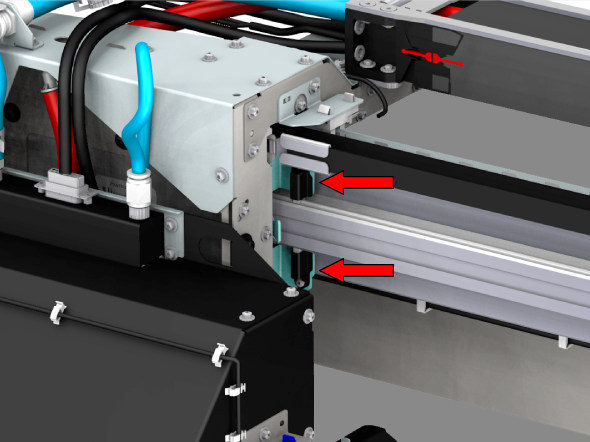

Найдите смазочные приспособления слева на каретке для затвердения.

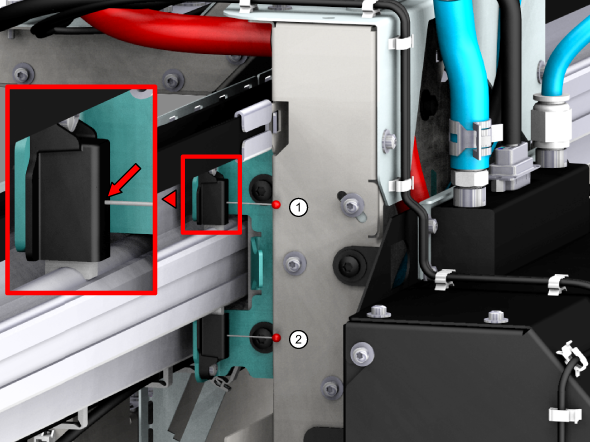

Возьмите иглу и поместите в отверстие верхнего смазочного приспособления (1).
Возьмите вторую иглу и поместите в отверстие нижнего смазочного приспособления (2).

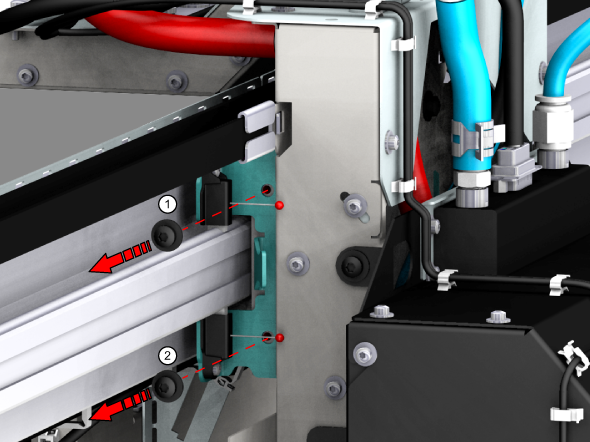

Открутите два винта (1-2) на креплении смазочного приспособления при помощи крестовой отвертки.

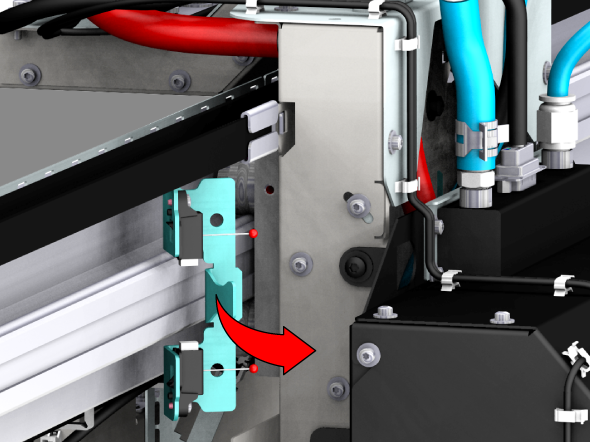

Снимите крепление со смазочными приспособлениями.
Возьмите новое крепление со смазочными приспособлениями и разместите две иглы в отверстиях смазочных приспособлений.

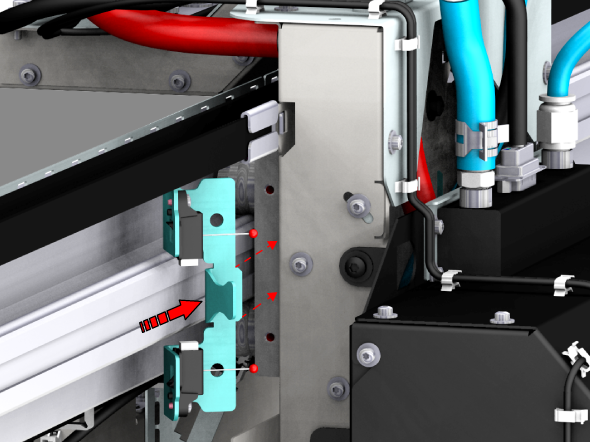

Поместите новое крепление со смазочными приспособлениями в положении. Крепление должно входить в отверстие позиционирования.

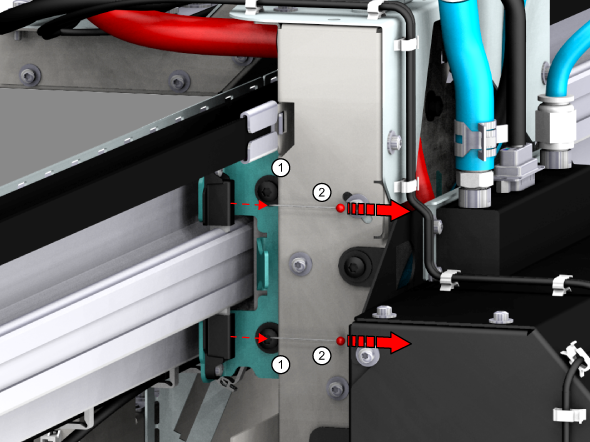

Завинтите два винта от руки (1).
Снимите иглы из смазочных приспособлений (2).

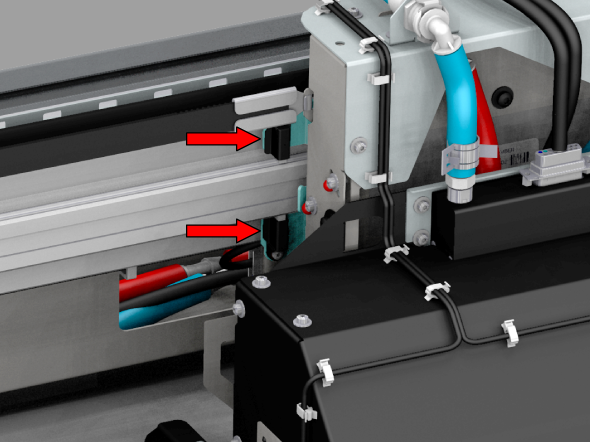

Найдите смазочные приспособления справа на каретке для затвердения.
Повторите этапы с 10 по 17.
После замены смазочных приспособлений с обеих сторон, уберите бумагу.
Утилизируйте перчатки как химические отходы согласно местным правилам и нормативам.
Закройте верхнюю крышку.
На панели оператора нажмите на [.Заменено] для подтверждения замены смазочных приспособлений и конца действия.
ПРИМЕЧАНИЕ

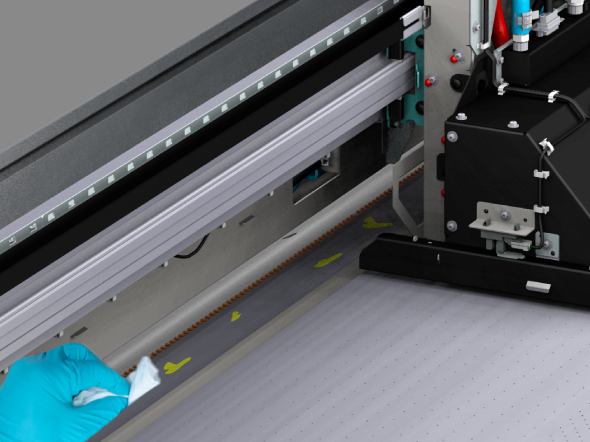

После замены смазочных приспособлений масло может капать на тигель и на края тигля. Если разлито масло: откройте верхнюю крышку, если принтер не печатает, наденьте перчатки, очистите масло безворсовой салфеткой и снова закройте верхнюю крышку.
