Sostituire i lubrificatori

Introduzione

È possibile sostituire i lubrificatori senza intervento del servizio di assistenza: il pannello dell'operatore presenta un'avvertenza arancione quando è possibile sostituire i lubrificatori.

Prima di iniziare

Usare quanto prescritto per Océ Colorado 1640:

  • Guanti in nitrile per la manipolazione degli inchiostri

  • Staffa con due lubrificatori e perni (2x)

  • Cacciavite a croce

  • Panno privo di pelucchi (opzionale)

ATTENZIONE

Indossare i guanti di nitrile prescritti per Océ Colorado 1640. I guanti possono essere indossati solo per dieci minuti. Dopo dieci minuti occorre indossare nuovi guanti per impedire il contatto con l'inchiostro.

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Océ Colorado 1640.

Procedura

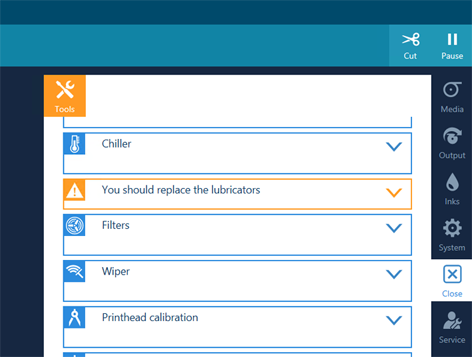

  1. Sul pannello dell'operatore, toccare l'icona [Strumenti]  sulla destra.
  2. Toccare [Si dovrebbero sostituire i lubrificatori] .
  3. Toccare [Sostituire].
  4. Passare al lato di ingresso dei supporti e aprire la copertura superiore.
  5. Indossare i guanti di nitrile approvati per Océ Colorado 1640.

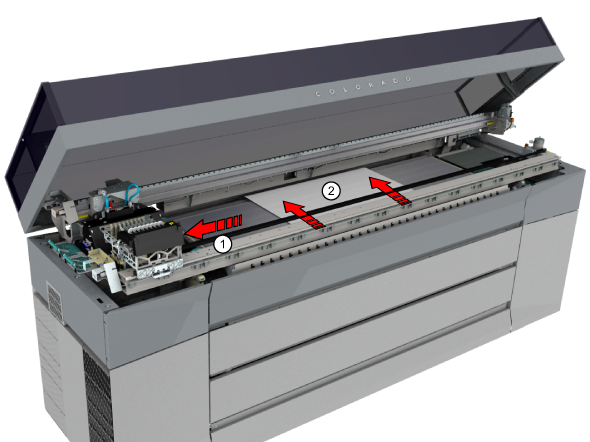

  6. Spingere con delicatezza il carrello della testina di stampa verso sinistra portandolo sulla posizione di manutenzione manuale (1).
    IMPORTANTE

    Toccare il carrello della testina di stampa sulla sola area coperta, altrimenti è possibile danneggiare le testine di stampa.

  7. Prendere un pezzo di carta e posizionarlo al centro del piano di aspirazione (2).

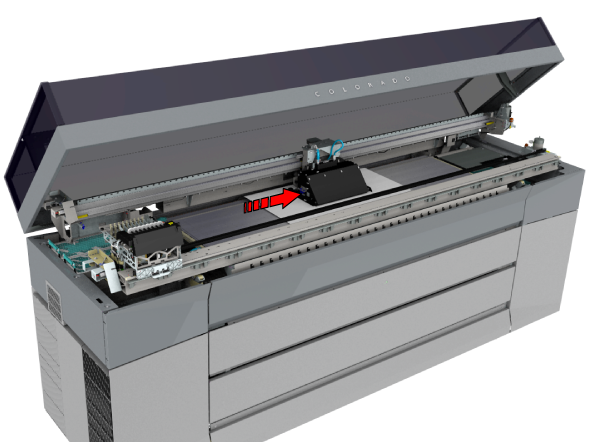

  8. Spingere con delicatezza il carrello di essiccazione al centro del piano di aspirazione sopra la carta. La carta impedirà a eventuali parti allentate di cadere nella stampante.

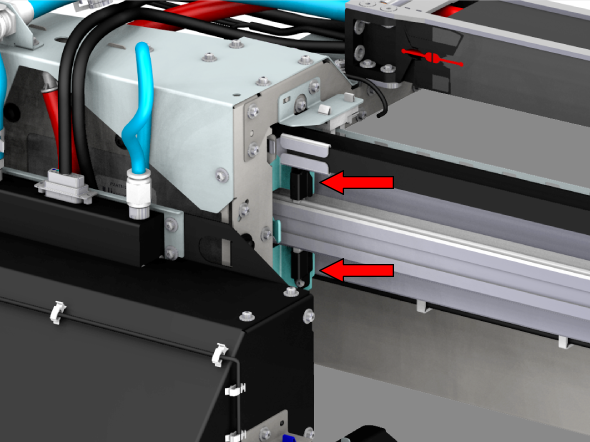

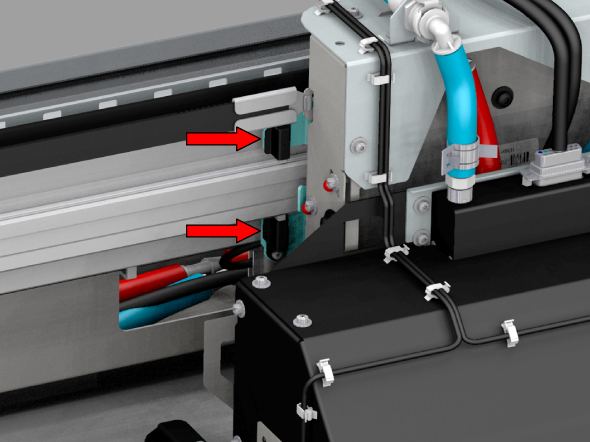

  9. Localizzare i lubrificatori sul lato sinistro del carrello di essiccazione.

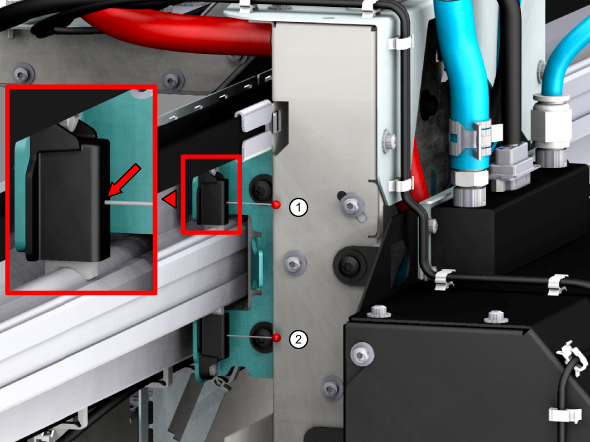

  10. Prendere un perno e posizionarlo nel foro del lubrificatore superiore (1).
  11. Prendere un secondo perno e posizionarlo nel foro del lubrificatore inferiore (2).

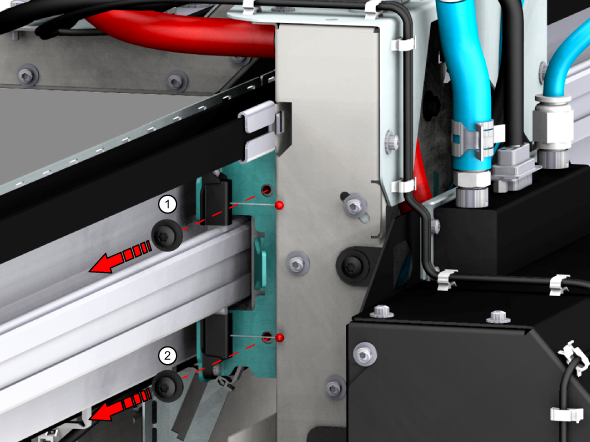

  12. Allentare le due viti (1-2) sulla staffa dei lubrificatori con un cacciavite a croce.

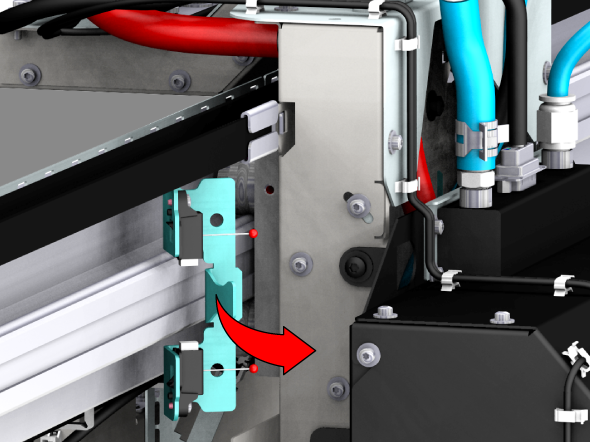

  13. Rimuovere la staffa con i lubrificatori.

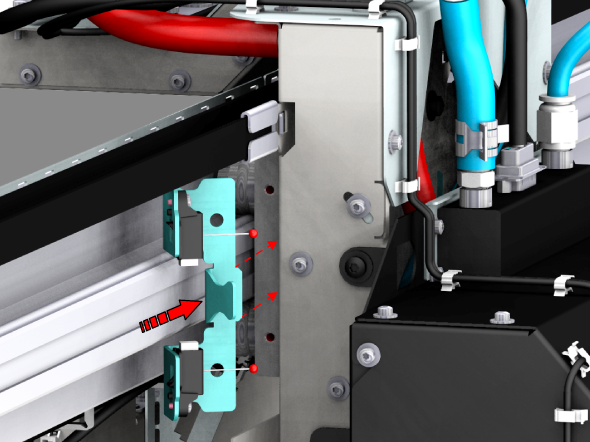

  14. Prendere una nuova staffa con lubrificatori e posizionare i due perni nei fori dei lubrificatori.
  15. Posizionare la nuova staffa con i lubrificatori. La staffa deve essere inserita nel foro di posizionamento.

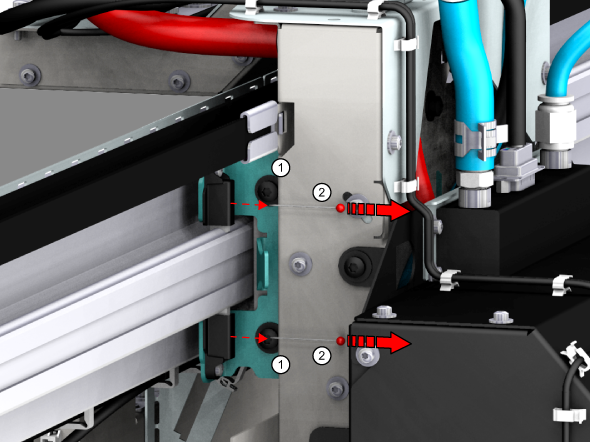

  16. Serrare le due viti a fondo con la mano (1).
  17. Estrarre i perni dai lubrificatori (2).
  18. Localizzare i lubrificatori sul lato destro del carrello di essiccazione.
  19. Ripetere i passaggi 10-17.
  20. Una volta sostituiti i lubrificatori su entrambi i lati, rimuovere la carta.
  21. Smaltire i guanti come rifiuti chimici, secondo le normative locali.
  22. Chiudere la copertura superiore.
  23. Sul pannello dell'operatore, toccare [Sostituito]  per confermare di aver sostituito i lubrificatori e concludere l'azione.
    NOTA

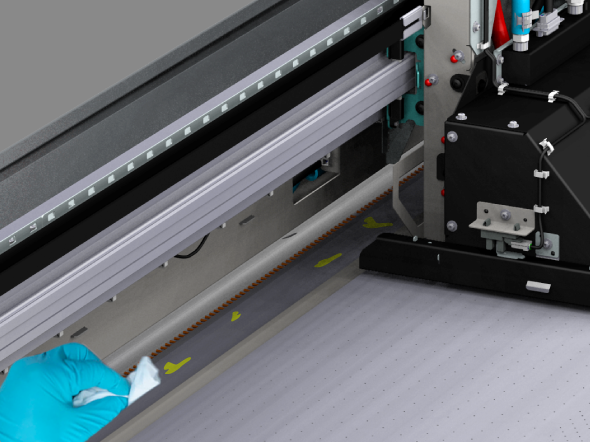

    Una volta sostituiti i lubrificatori, si possono verificare versamenti di olio sul piano di aspirazione e sul bordo del piano di aspirazione. In caso di versamenti di olio: aprire la copertura superiore quando la stampante non sta stampando, indossare dei guanti, pulire l'olio con un panno privo di pelucchi e chiudere di nuovo la copertura superiore.

Argomento principale:
Manutenzione della stampante
