Remplacement des graisseurs

Introduction

Vous pouvez remplacer les graisseurs sans demander l'assistance du service technique. Le panneau de commande vous informe par un avertissement en orange que vous pouvez remplacer les graisseurs.

Avant de commencer

Utilisez les articles prescrits pour l'Océ Colorado 1640 :

  • Gants en nitrile pour la manipulation de l'encre

  • Support avec deux graisseurs et goupilles (2x)

  • Tournevis cruciforme

  • Lingette non pelucheuse (en option)

ATTENTION

Portez des gants en nitrile prescrits pour un usage avec l'imprimante Océ Colorado 1640. Vous ne pouvez porter les gants que pendant dix minutes. Une fois ce laps de temps écoulé, vous devez en changer afin d'éviter tout contact avec l'encre.

REMARQUE

Pour plus d'informations sur le matériel d'entretien prescrit, voir Liste du matériel d'entretien de l'imprimante Océ Colorado 1640.

Procédure

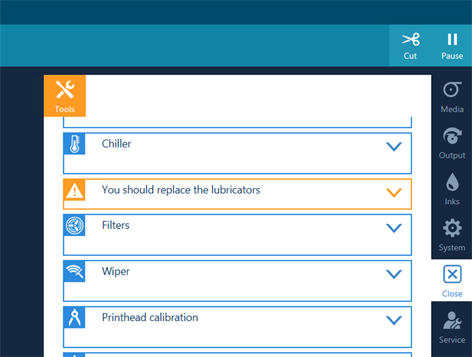

  1. Sur le panneau de commande, tapotez sur l'icône [Outils] à droite.
  2. Tapotez sur [Remplacement des graisseurs recommandé] .
  3. Tapotez sur [Remplacer].
  4. Placez-vous côté introduction du support et ouvrez le capot supérieur.
  5. Enfilez des gants en nitrile agréés pour un usage avec l'imprimante Océ Colorado 1640.

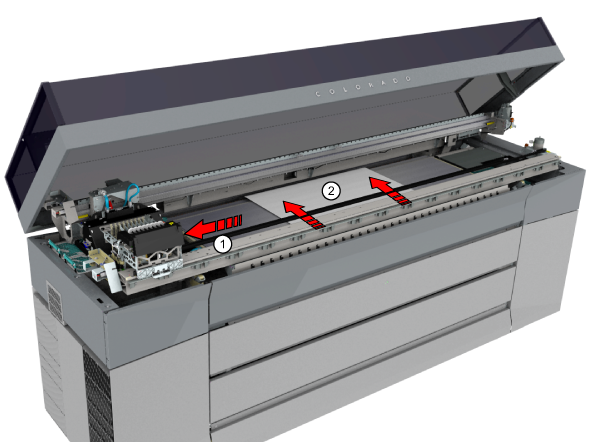

  6. Poussez avec précaution le chariot des têtes d'impression vers la gauche, en position de maintenance manuelle (1).
    IMPORTANT

    Touchez uniquement la zone couverte du chariot des têtes d'impression, sans quoi vous risquez d'endommager ces dernières.

  7. Prenez un morceau de papier et placez-le au milieu de la platine (2).

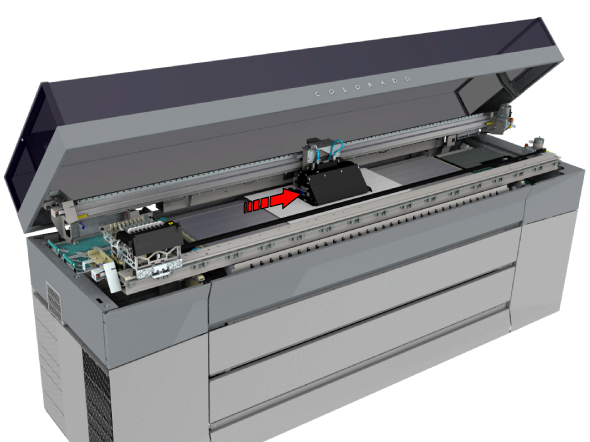

  8. Poussez avec précaution le chariot de séchage vers le milieu de la platine, par-dessus le papier. Le papier empêchera toute pièce détachée de tomber dans l'imprimante.

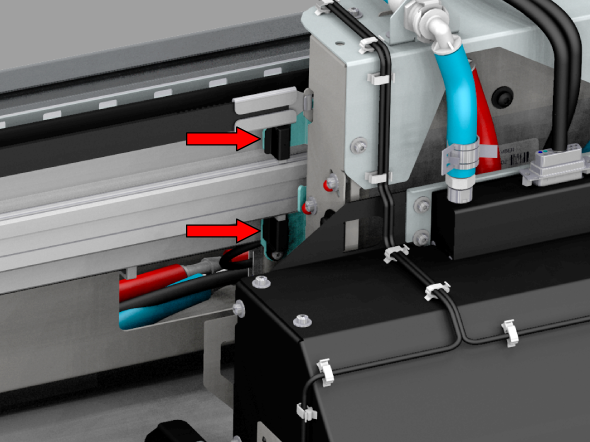

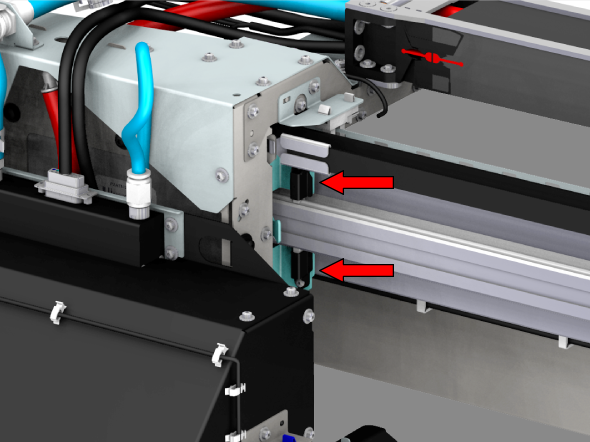

  9. Identifiez les graisseurs situés côté gauche du chariot de séchage.

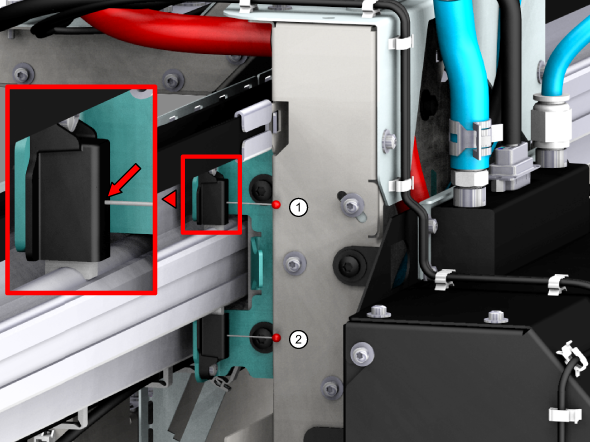

  10. Prenez une goupille et placez-la dans le trou du graisseur supérieur (1).
  11. Prenez une deuxième goupille et placez-la dans le trou du graisseur inférieur (2).

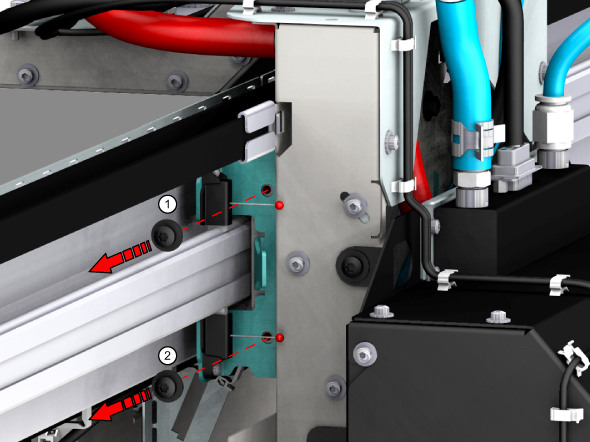

  12. Dévissez les deux vis (1-2) sur le support du graisseur à l'aide d'un tournevis cruciforme.

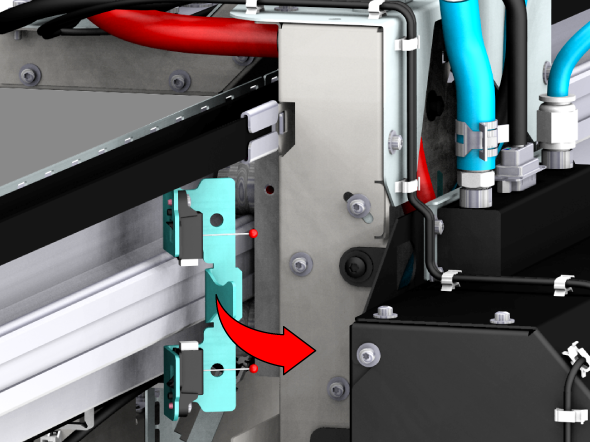

  13. Retirez le support avec les graisseurs.
  14. Prenez un nouveau support avec des graisseurs et placez les deux goupilles dans les trous des graisseurs.

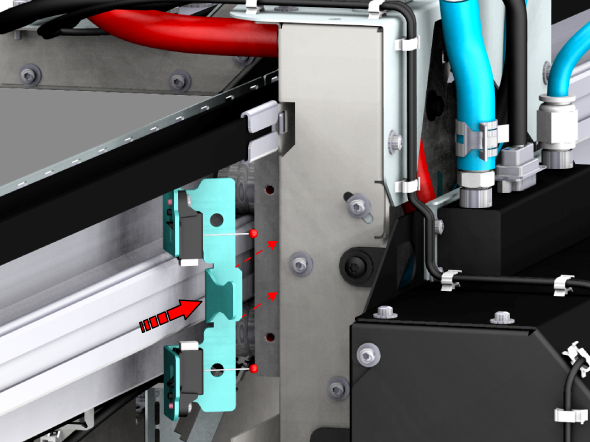

  15. Remettez en place le nouveau support avec les graisseurs. Le support doit s'insérer dans le trou de positionnement.

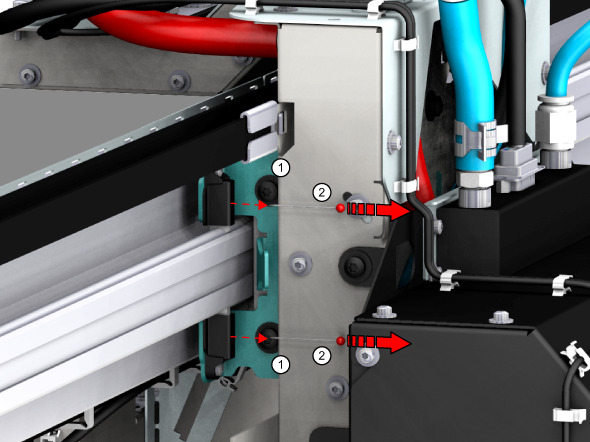

  16. Serrez les deux vis à la main (1).
  17. Retirez les goupilles des graisseurs (2).
  18. Identifiez les graisseurs situés côté droit du chariot de séchage.
  19. Recommencez les étapes 10 à 17.
  20. Lorsque les lubrificateurs des deux côtés ont été remplacés, retirez le papier.
  21. Jetez les gants avec les déchets chimiques conformément aux réglementations locales en vigueur.
  22. Fermez le capot supérieur.
  23. Sur le panneau de commande, tapotez sur [Remplacé]  pour confirmer que vous avez remplacé les graisseurs et mettre fin à l'action.
    REMARQUE

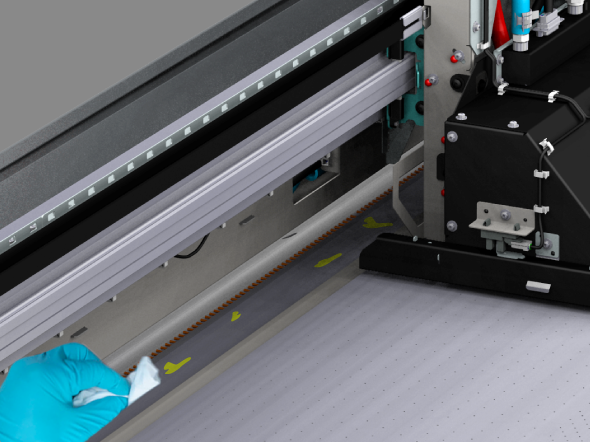

    Une fois les graisseurs remplacés, de l'huile peut couler sur la platine et le bord de celle-ci. Si de l'encre a coulé : Ouvrez le capot supérieur lorsque l'imprimante n'est pas en cours d'impression, utilisez les gants, éliminez l'huile avec un chiffon non pelucheux et refermez le capot supérieur.
