Schmiervorrichtungen austauschen

Einführung

Die Schmiervorrichtungen können ohne Zuhilfenahme des Kundendienstes ausgetauscht werden. Am Bedienfeld wird eine Warnung mit der Alarmstufe Orange ausgegeben, wenn die Schmiervorrichtungen ausgetauscht werden können.

Vorbereitungen

Verwenden Sie Folgendes (durch Océ Colorado 1640 vorgesehen):

  • Nitrilhandschuhe zur Handhabung von Tinte

  • Klammer mit zwei Schmiervorrichtungen und Stiften (2x)

  • Kreuzschlitz-Schraubendreher

  • Fusselfreies Tuch (optional)

ACHTUNG

Tragen Sie die durch Océ Colorado 1640 vorgesehenen Nitrilhandschuhe. Sie dürfen die Handschuhe höchstens zehn Minuten lang tragen. Nach diesen zehn Minuten müssen Sie neue Handschuhe anziehen, um zu verhindern, dass Ihre Haut in Kontakt mit der Tinte kommt.

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Océ Colorado 1640.

Prozedur

  1. Tippen Sie auf dem Bedienfeld auf das Symbol [Tools] .
  2. Tippen Sie auf [Sie sollten die Schmiervorrichtungen möglichst bald austauschen] .
  3. Tippen Sie auf [Austauschen].
  4. Wechseln Sie zur Materialeingabeseite, und öffnen Sie die obere Abdeckung.
  5. Ziehen Sie die durch Océ Colorado 1640 genehmigten Nitrilhandschuhe an.

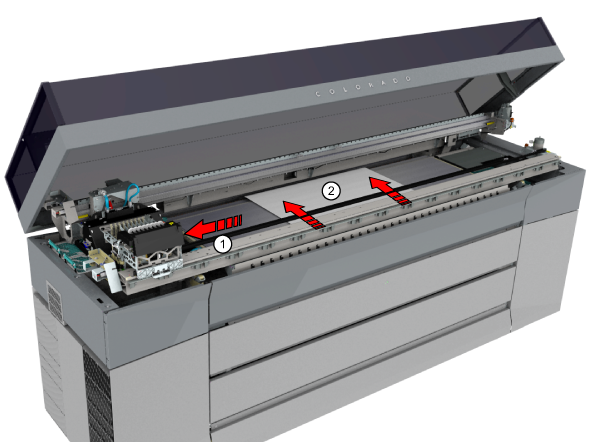

  6. Schieben Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition für die manuelle Wartung (1).
    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

  7. Nehmen Sie ein Blatt Papier, und legen Sie es in die Mitte der Druckplatte (2).

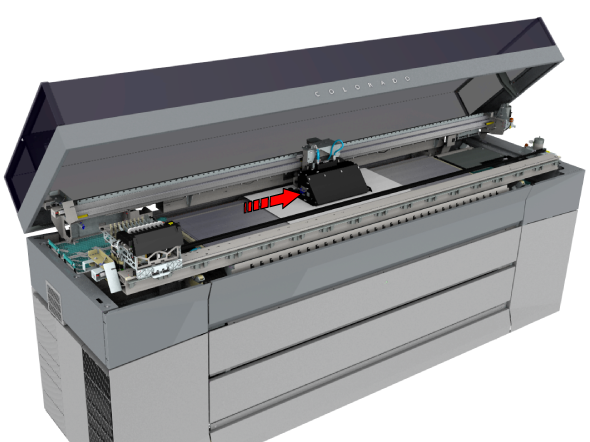

  8. Schieben Sie den Aushärtungsdruckwagen vorsichtig in die Mitte der Druckplatte über das Papier. Das Papier verhindert, dass lose Teile in den Drucker fallen.

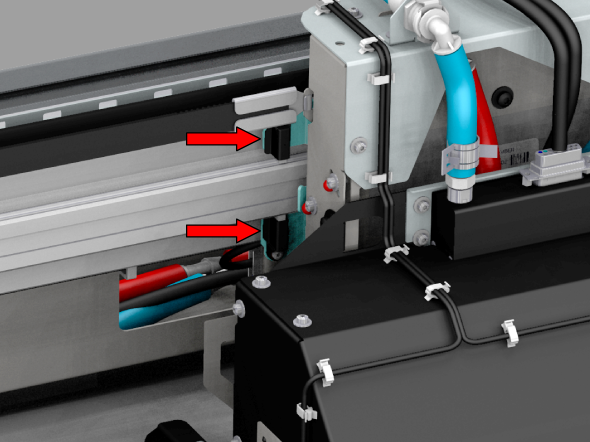

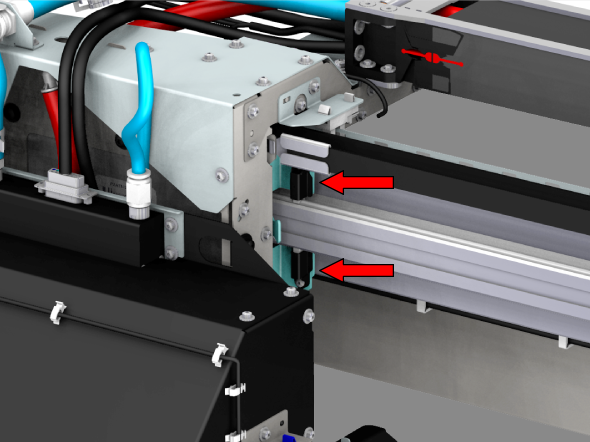

  9. Die Schmiervorrichtungen befinden sich auf der linken Seite des Aushärtungdruckwagens.

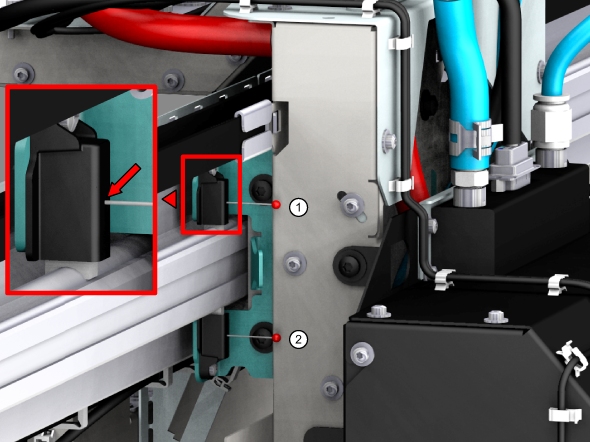

  10. Nehmen Sie einen Stift, und positionieren Sie ihn in der Öffnung der oberen Schmiervorrichtung (1).
  11. Nehmen Sie einen zweiten Stift, und positionieren Sie ihn in der Öffnung der unteren Schmiervorrichtung (2).

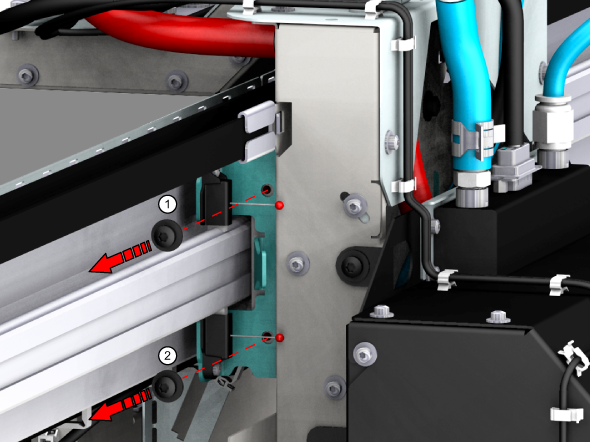

  12. Lösen Sie die beiden Halteschrauben (1-2) der Klammer der Schmiervorrichtungen mit einem Kreuzschlitz-Schraubendreher.

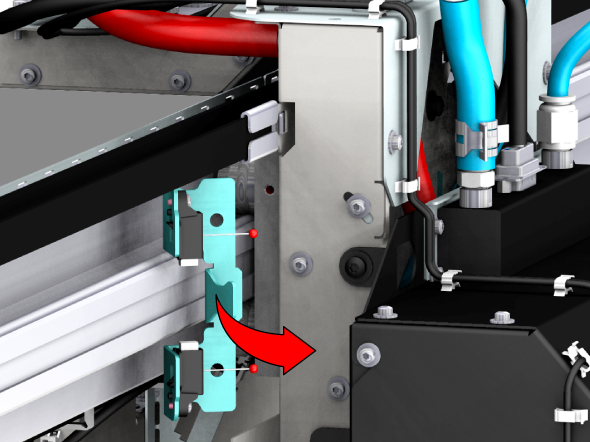

  13. Entfernen Sie die Klammer mit den Schmiervorrichtungen.

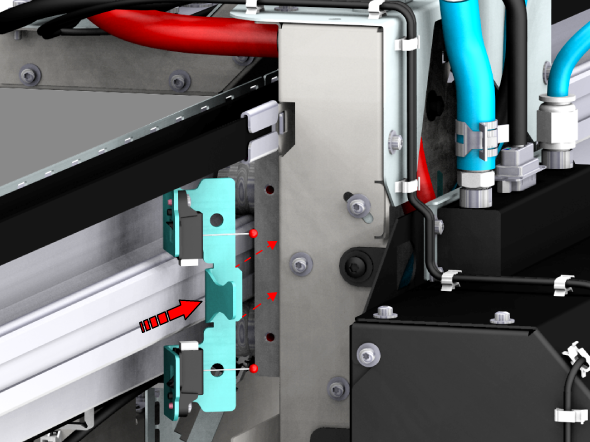

  14. Nehmen Sie eine neue Klammer mit Schmiervorrichtungen, und stecken Sie die beiden Stifte in die Öffnungen der Schmiervorrichtungen.
  15. Setzen Sie die neue Klammer mit den Schmiervorrichtungen an der vorgesehenen Position ein. Die Klammer sollte in die Positionierungsöffnung passen.

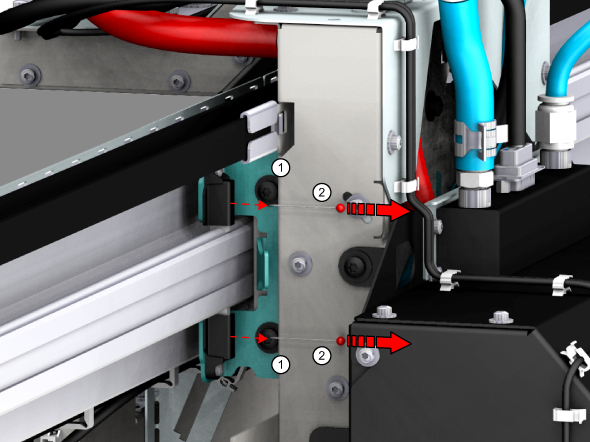

  16. Ziehen Sie die beiden Schrauben handfest an (1).
  17. Nehmen Sie die Stifte aus den Schmiervorrichtungen (2).
  18. Die Schmiervorrichtungen befinden sich auf der rechten Seite des Aushärtungsdruckwagens.
  19. Wiederholen Sie die Schritte 10 bis 17.
  20. Wenn die Schmiervorrichtungen auf beiden Seiten ausgewechselt sind, entfernen Sie das Papier.
  21. Entsorgen Sie die Handschuhe als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  22. Schließen Sie die obere Abdeckung.
  23. Tippen Sie am Bedienfeld auf [Ausgetauscht] , um zu bestätigen, dass Sie die Schmiervorrichtungen ausgetauscht haben und die Maßnahme beenden.
    HINWEIS

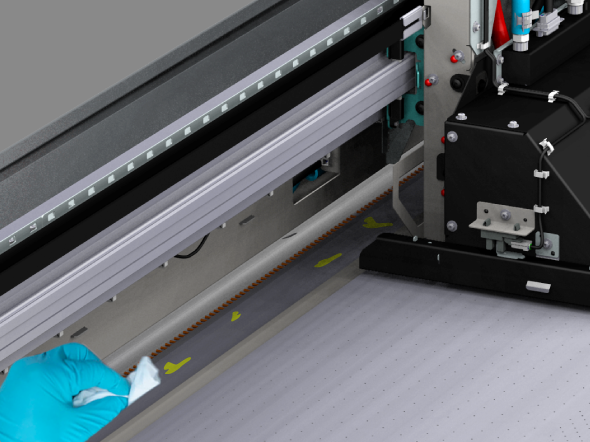

    Wenn Sie die Schmiervorrichtungen ausgetauscht haben, kann etwas Öl auf die Druckplatte und den Rand der Druckplatte tropfen. Bei Verunreinigung durch Öl: Öffnen Sie die obere Abdeckung, wenn der Drucker nicht druckt, ziehen Sie Handschuhe an, entfernen Sie das Öl mit einem fusselfreien Tuch, und schließen Sie die obere Abdeckung wieder.
