Vyměňte mazací zařízení.

Úvod

Mazací zařízení můžete vyměnit sami bez pomoci servisu. V okamžiku, kdy je možné vyměnit mazací zařízení, se na ovládacím panelu zobrazí oranžová výstraha.

Než začnete

Použijte předepsané pomůcky pro tiskárnu Océ Colorado 1640:

  • nitrilové rukavice pro manipulaci s inkoustem

  • Držák se dvěma mazacími zařízeními a kolíky (2x)

  • Křížový šroubovák

  • Hadřík nepouštějící vlákna (volitelné příslušenství)

UPOZORNĚNÍ

Nasaďte si předepsané nitrilové rukavice Océ Colorado 1640. Rukavice můžete nosit jen po dobu deseti minut. Po deseti minutách si musíte nasadit rukavice nové, abyste předešli styku s inkoustem.

POZNÁMKA

Informace o předepsaných materiálech pro údržbu viz Seznam materiálů pro údržbu zařízení Océ Colorado 1640.

Procedura

  1. Na ovládacím panelu klepněte na ikonu [Nástroje]  ikona napravo.

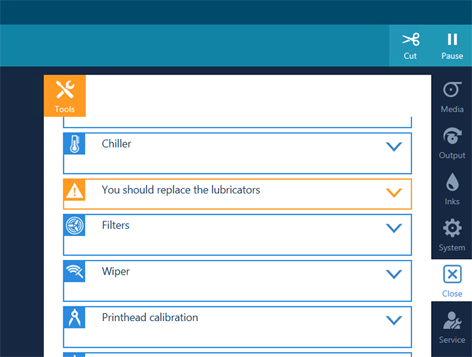

  2. Klepněte na [Měli byste vyměnit mazací zařízení.] .
  3. Klepněte na [Vyměnit].
  4. Přejděte na stranu vkládání média a otevřete horní kryt.
  5. Nasaďte si schválené nitrilové rukavice Océ Colorado 1640.

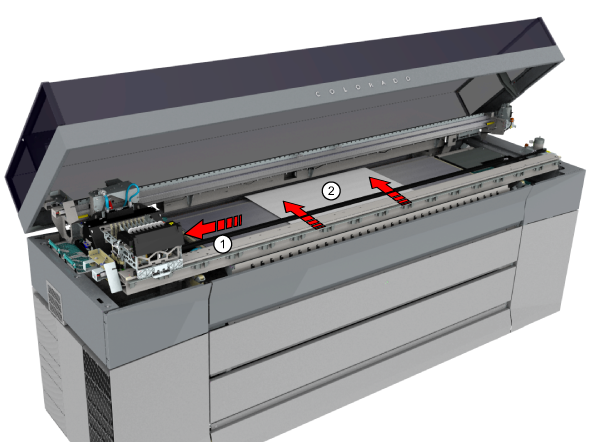

  6. Opatrně zatlačte vozík tiskové hlavy doleva do polohy ruční údržby (1).
    DŮLEŽITÉ

    Tiskové hlavy se dotýkejte pouze v zakrytém místě, abyste vozíku tiskové hlavy nepoškodili.

  7. Vezměte kus papíru a vložte ho doprostřed desky (2).

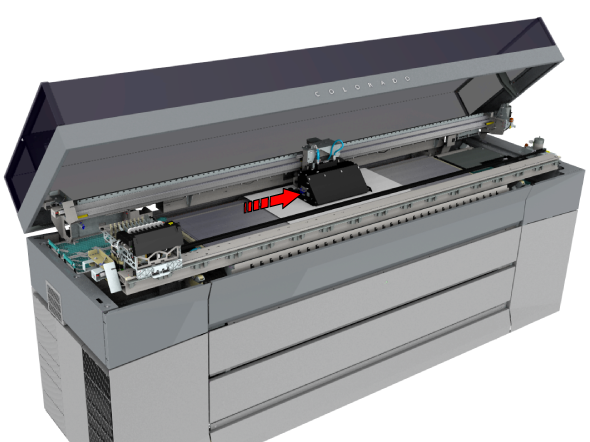

  8. Opatrně zatlačte vytvrzovací vozík doprostřed desky přes papír. Papír zabrání pádu uvolněných dílů do tiskárny.

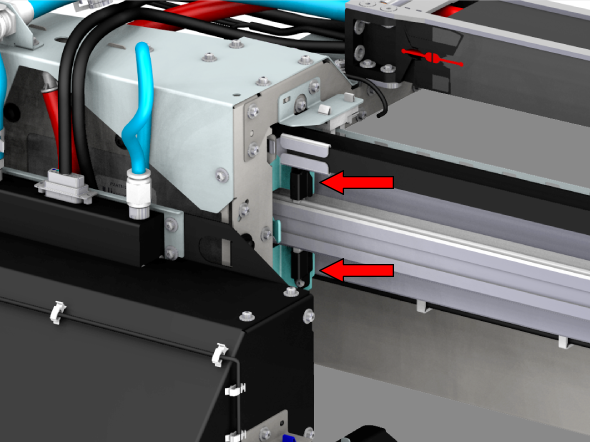

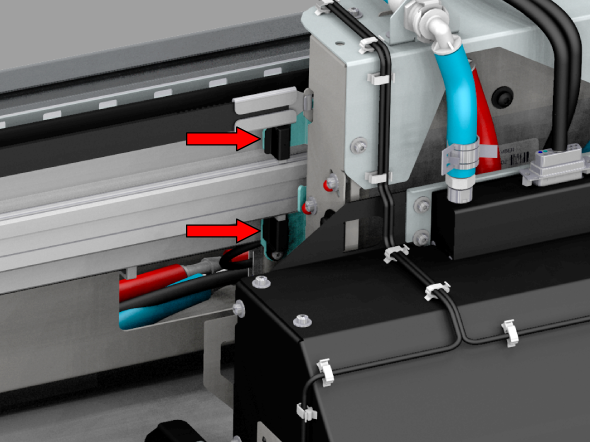

  9. Vyhledejte mazací zařízení na levé straně vytvrzovacího vozíku.

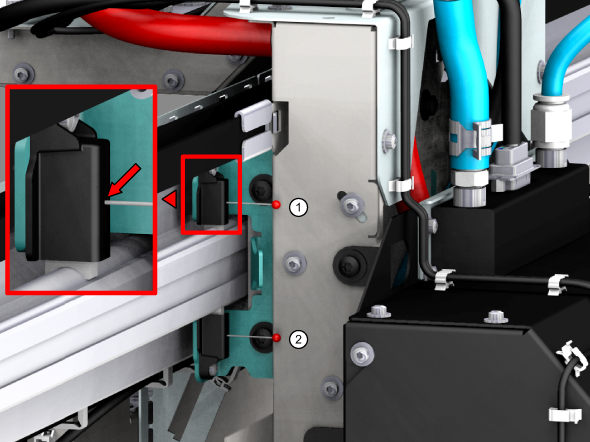

  10. Vezměte sponku a vložte ji do otvoru horního mazacího zařízení (1).
  11. Vezměte druhou sponku a vložte ji do otvoru dolního mazacího zařízení (2).
  12. Pomocí křížového šroubováku odšroubujte dva šrouby (1–2) na držáku mazacích zařízení.

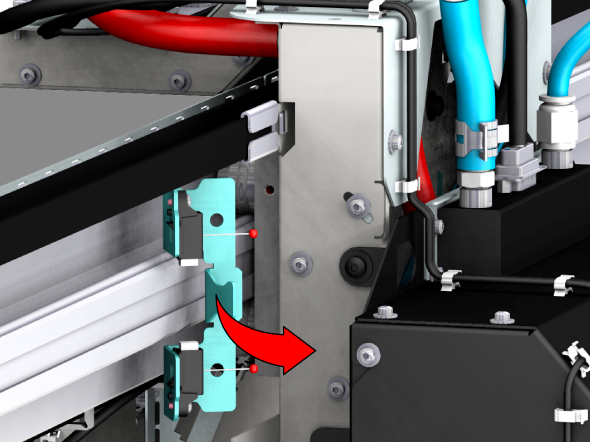

  13. Vyjměte držák pomocí mazacích zařízení.
  14. Vezměte nový držák s mazacími zařízeními a vložte dvě sponky do otvorů mazacích zařízení.

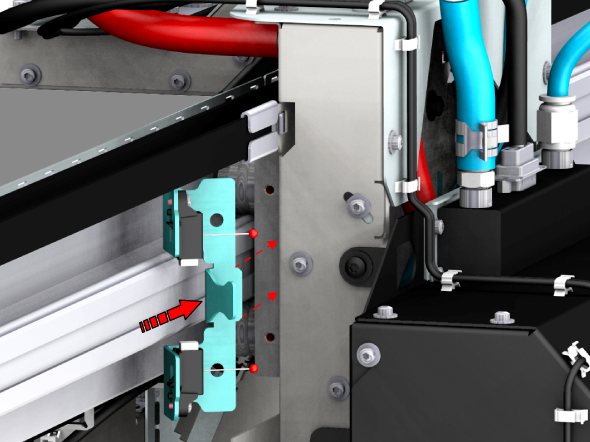

  15. Umístěte nový držák s mazacími zařízeními do příslušné polohy. Držák se musí vejít do polohovacího otvoru.

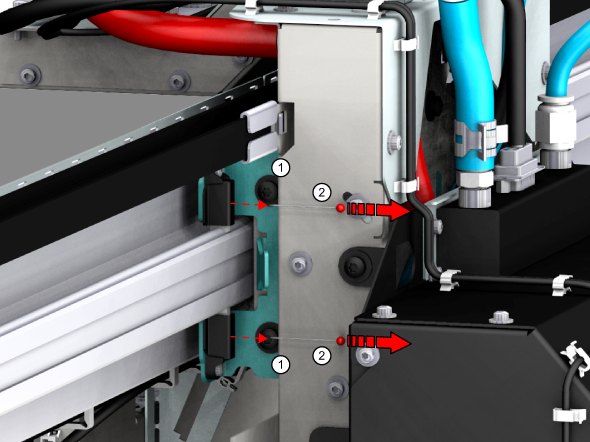

  16. Rukou utáhněte dva šrouby (1).
  17. Vyjměte sponky z mazacích zařízení (2).
  18. Vyhledejte mazací zařízení na pravé straně vytvrzovacího vozíku.
  19. Opakujte kroky 10 až 17.
  20. Po nahrazení mazacích zařízení na obou stranách vyjměte papír.
  21. Rukavice zlikvidujte jako chemický odpad podle místních předpisů.
  22. Zavřete horní kryt.
  23. Na ovládacím panelu klepněte na [.Vyměněno]  pro potvrzení výměny mazacích zařízení na konci činnosti.
    POZNÁMKA

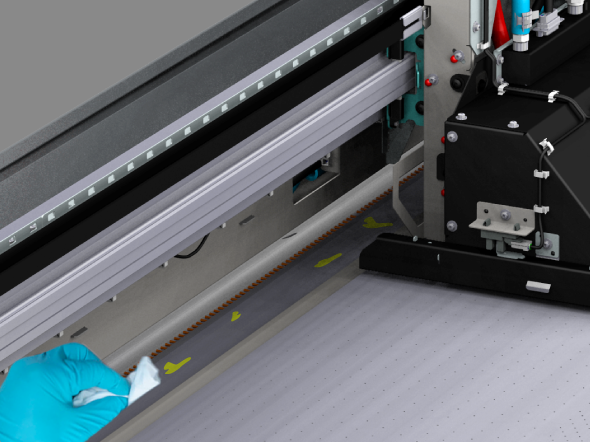

    Po výměně mazacích zařízení může na desku a okraj desky ukápnout trochu oleje. Po rozlití oleje: otevřete horní kryt, když tiskárna netiskne, nasaďte si rukavice, odstraňte olej pomocí tkaniny nepouštějící vlákna a horní kryt opět uzavřete.
