Om arkseparationsfel inträffar för tungt material (>270 g/m²/ 100 lb cover), rekommenderas att en metallinläggsplatta infogas i pappersfacket. Metallinläggsplattan bör bara infogas om ett arkseparationsfel redan har inträffat.
OBS!
Om tunga material inte leder till separationsfel ska du INTE använda metallinläggsplattan. I detta fall kan användning av metallinläggsplattan till och med leda till dubbla separationsfel för arken.
OBS!
Arkseparationsfel kan även inträffa när du använder medier med lägre vikt, särskilt gäller detta när materialet är mycket styvt. I detta fall rekommenderas även att metallinläggsplattan infogas.
Ta ut metallinläggsplattan som är placerad bakom den främre luckan till pappersinmatningsmodulen.
Placering av metallinläggsplattan|
Åtgärd |
|||
|---|---|---|---|
|
1 |
Öppna pappersfacket som orsakar arkseparationsfelet via planering, fackets vy eller knappen på kontrollpanelen för pappersenheten. Endast ett fack kan vara öppet åt gången. Pappersfacket öppnas så snart som möjligt. |
||
|
2 |
Vrid knappen moturs för att flytta skjutreglagen från den ilagda bunten. |
|
|
|
3 |

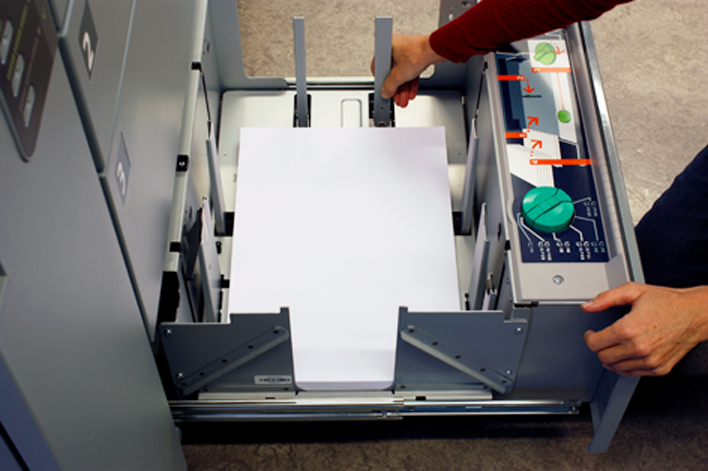

Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen från bunten. |
|
|
|
4 |
Ta bort bunten. Lagra noggrant återstående material i originalförpackningen eller annat fuktbeständigt material. Använd riktningen i originalförpackningen. |
||
|
5 |

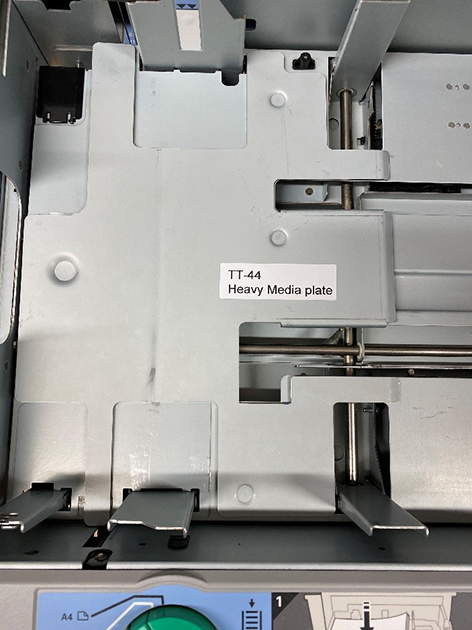

Sätt in metallinläggsplattan i den högra positionen, se bild. |
|
|
|
6 |
Återställa pappersfacket:
|

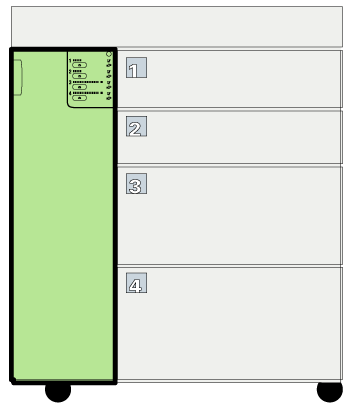

Statusindikator för ett tomt pappersfack |
|
|
7 |
Öppna pappersfacket igen. |
||
|
8 |

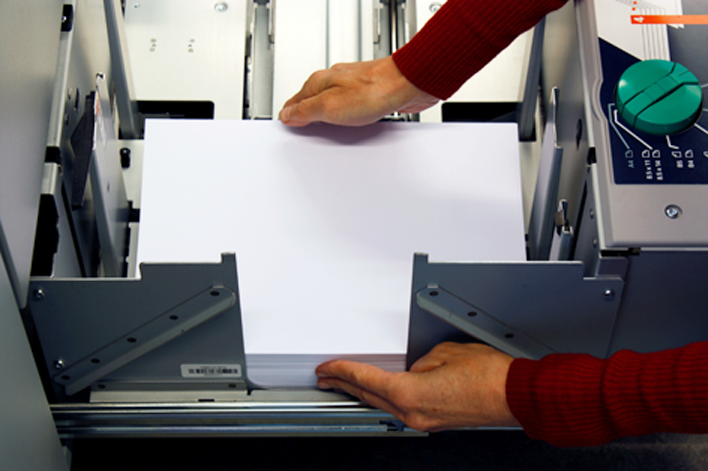

Ta bunten med material som ska läggas i. Ta först en liten bunt för att justera skjutreglagen. Använd pilens riktning på förpackningsetiketten för att fylla på arken med framsidan upp i pappersfacket. Lägg försiktigt bunten i mitten av pappersfacket, justerat mot den vänstra guideplattan. |
|
|
|
9 |

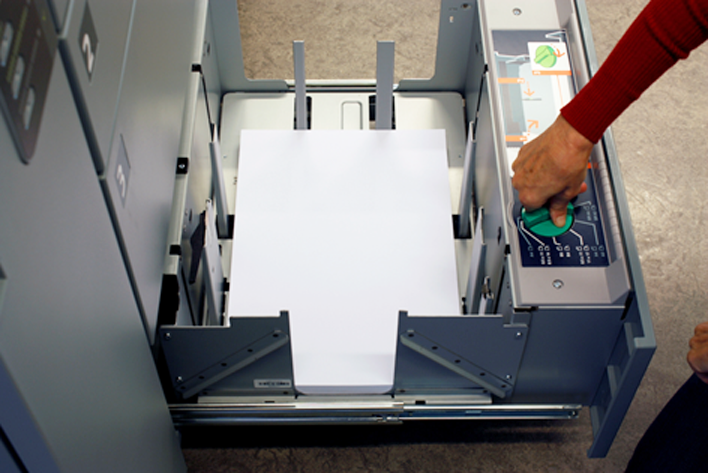

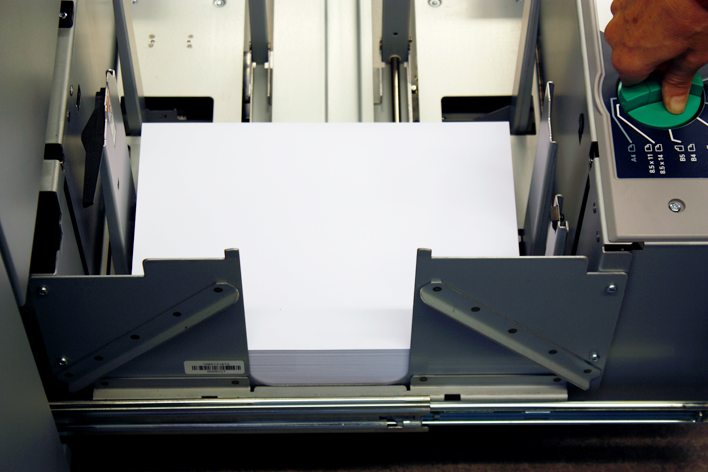

Vrid knappen långsamt moturs tills skjutreglagen vidrör bunten utan att skada den. |
|
|
|
10 |

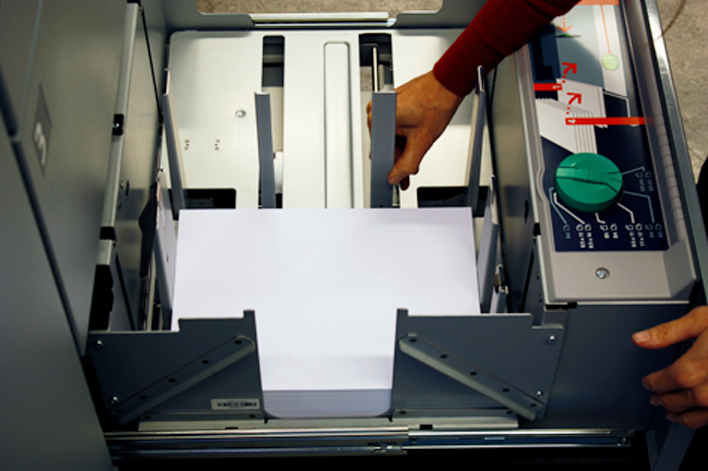

Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen mot bunten utan att skada den. |
|
|
|
11 |
Ta nästa materialbunt. Fyll inte på mer än 500 ark samtidigt. Lägg försiktigt den nya bunten på den redan ilagda bunten utan att justera skjutreglagen. |
|
|
|
12 |
 VIKTIGT!

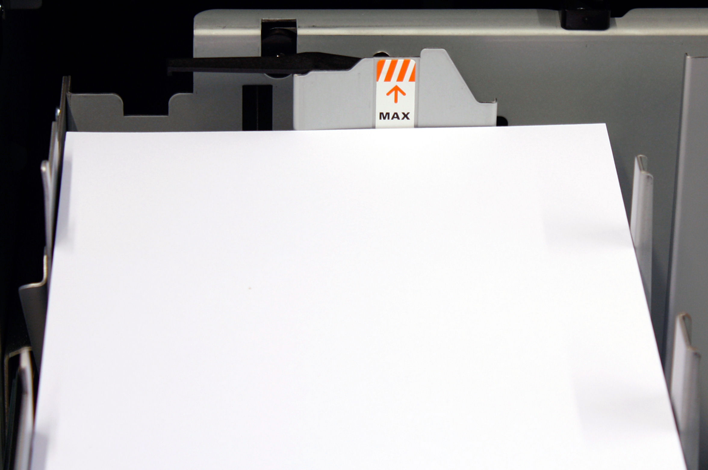

Se till att den ilagda pappersbunten inte överskrider höjdmarkeringen på det bakre skjutreglaget. Den materialbunt som har fyllts på är då högst 63 mm/2,48” (pappersfack 1 och 2) eller 181 mm/7,13” (pappersfack 3 och 4). |
||
|
13 |

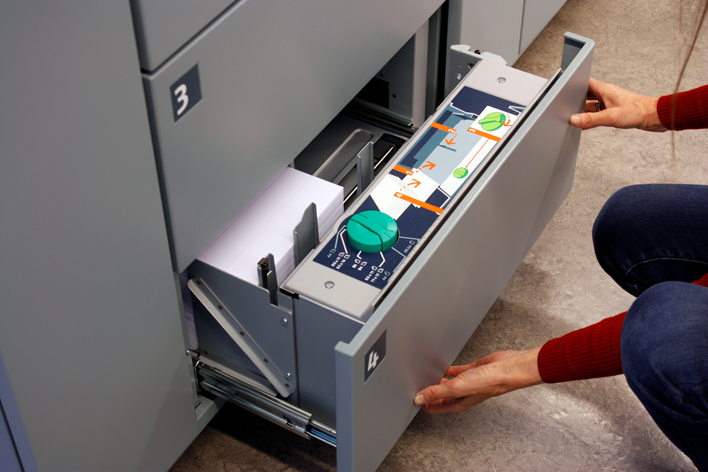

Tryck pappersfacket försiktigt bakåt tills det klickar till. |
|
|
Om arkseparationsfel inträffar när metallinläggsplattan förs in i pappersfacket ska du ta bort den. Även när du byter till ett papper som har låg pappersvikt, ska du ta bort metallinläggsplåten.
|
Åtgärd |
|||
|---|---|---|---|
|
1 |
Öppna pappersfacket som orsakar arkseparationsfelet via planering, fackets vy eller knappen på kontrollpanelen för pappersenheten. Endast ett fack kan vara öppet åt gången. Pappersfacket öppnas så snart som möjligt. |
||
|
2 |
Vrid knappen moturs för att flytta skjutreglagen från den ilagda bunten. |
|
|
|
3 |
Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen från bunten. |
|
|
|
4 |
Ta bort bunten. Lagra noggrant återstående material i originalförpackningen eller annat fuktbeständigt material. Använd riktningen i originalförpackningen. |
||
|
5 |
Ta bort metallinläggsplattan. |
||
|
6 |
Återställa pappersfacket:
|
Statusindikator för ett tomt pappersfack |
|
|
7 |
Öppna pappersfacket igen. |
||
|
8 |
Ta bunten med material som ska läggas i. Ta först en liten bunt för att justera skjutreglagen. Använd pilens riktning på förpackningsetiketten för att fylla på arken med framsidan upp i pappersfacket. Lägg försiktigt bunten i mitten av pappersfacket, justerat mot den vänstra guideplattan. |
|
|
|
9 |
Vrid knappen långsamt moturs tills skjutreglagen vidrör bunten utan att skada den. |
|
|
|
10 |
Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen mot bunten utan att skada den. |
|
|
|
11 |
Ta nästa materialbunt. Fyll inte på mer än 500 ark samtidigt. Lägg försiktigt den nya bunten på den redan ilagda bunten utan att justera skjutreglagen. |
|
|
|
12 |
VIKTIGT!
Se till att den ilagda pappersbunten inte överskrider höjdmarkeringen på det bakre skjutreglaget. Den materialbunt som har fyllts på är då högst 63 mm/2,48” (pappersfack 1 och 2) eller 181 mm/7,13” (pappersfack 3 och 4). |
||
|
13 |
Tryck pappersfacket försiktigt bakåt tills det klickar till. |
|
|

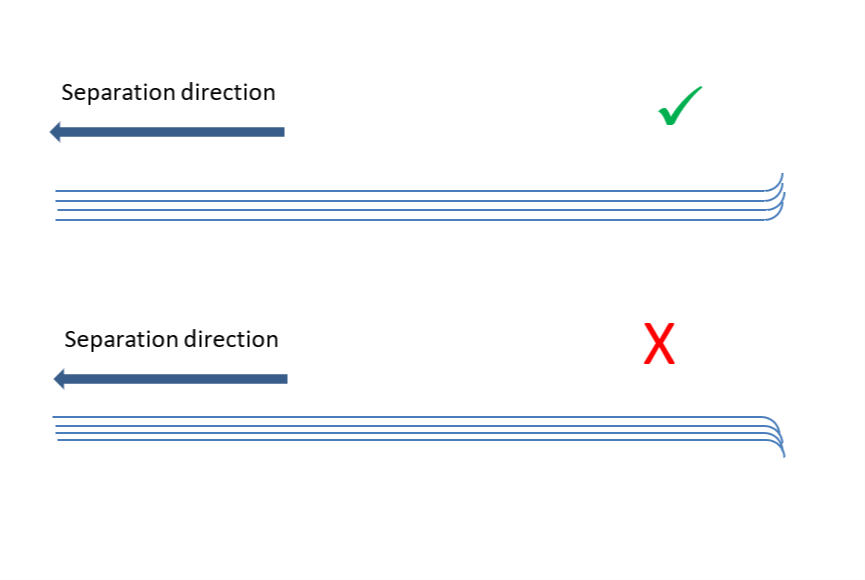

För bästa prestanda för pappersinmatningsenheten, ska du bara använda material med skarpa och rena kanter. Använd inte material med grader om det är möjligt. Om det verkligen är nödvändigt att använda material med grader är det mycket viktigt att uppmärksamma pappersriktningen för graderna. Om graderna pekar uppåt är möjligheten att få arkseparationsfel mycket mindre än när graderna pekar nedåt. Se i bilden nedan.
