Dacă pentru suporturile de imprimare grele (>270 g/m² / 100 lb cover), se recomandă introducerea unei plăci metalice intercalate în tava de hârtie. Placa metalică intercalată trebuie introdusă numai dacă au avut loc deja erori de separare a colilor.
NOTĂ
Dacă suporturile de imprimare grele nu cauzează erori de separare, NU utilizați placa metalică intercalată. În acest caz, utilizarea plăcii metalice intercalate ar putea chiar cauza erori duble de separare a colilor.
NOTĂ
Erorile de separare a colilor pot avea loc, de asemenea, atunci când utilizați suporturi de imprimare cu greutate redusă, în special dacă suportul de imprimare este foarte rigid. În acest caz, se recomandă, de asemenea, introducerea plăcii metalice intercalate.
Scoateți placa metalică intercalată din spatele ușii față a modulului de introducere a hârtiei.

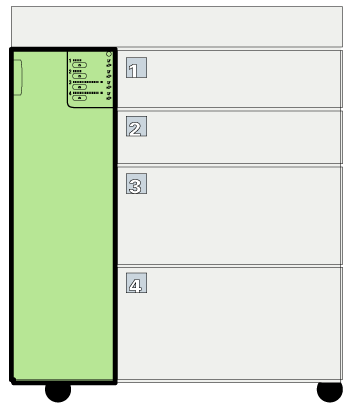

Poziția plăcii metalice intercalate|
Acțiune |
|||
|---|---|---|---|
|
1 |
Deschideți tava de hârtie în care a survenit eroarea de separare a colilor folosind programul, vizualizarea tăvilor sau butonul de pe panoul de control al modulului de hârtie. Puteți deschide o singură tavă la un moment dat. Tava de hârtie se deschide imediat ce acest lucru este posibil. |
||
|
2 |
Rotiți rozeta în sens antiorar pentru a îndepărta glisoarele laterale de stiva încărcată. |
|
|
|
3 |
Strângeți mânerul verde al glisorului frontal pentru a îndepărta glisoarele de pe marginea posterioară. |
|
|
|
4 |
Scoateți stiva. Depozitați cu atenție suporturile de imprimare rămase în ambalajul original sau alt material rezistent la umezeală. Utilizați orientarea originală a pachetului. |
||
|
5 |

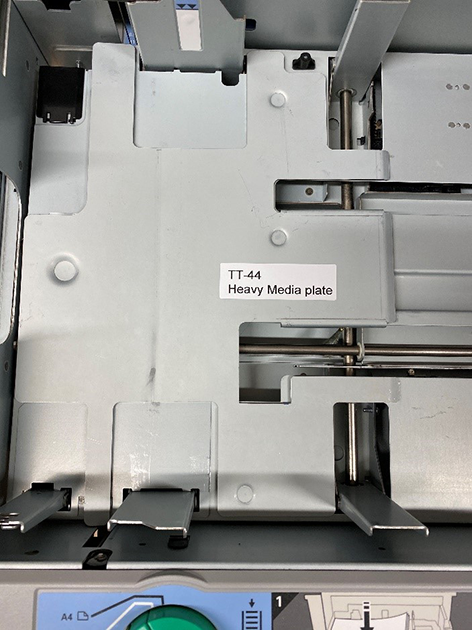

Introduceți placa metalică intercalată în poziția corectă, a se vedea imaginea. |
|
|
|
6 |
Reinițializați tava de hârtie:
|
Indicatorii de stare pentru tavă de hârtie goală |
|
|
7 |
Redeschideți tava de hârtie. |
||
|
8 |
Luați stiva de suporturi de imprimare care trebuie încărcată. Mai întâi, introduceți o stivă mică, pentru a ajusta glisoarele. Urmați direcția săgeții de pe eticheta ambalajului pentru a încărca colile cu fața în sus în tava de hârtie. Așezați cu atenție stiva în centrul tăvii de hârtie, aliniată cu placa de ghidare din stânga. |
|
|
|
9 |
Rotiți lent rozeta în sens orar până când glisoarele laterale ating stiva fără a o deteriora. |
|
|
|
10 |
Strângeți mânerul verde de pe glisorul frontal pentru a lipi cu atenție de stivă glisoarele de pe marginea posterioară, fără a deteriora stiva. |
|
|
|
11 |
Luați următoarea stivă de suporturi de imprimare. Nu încărcați simultan mai mult de 500 de coli. Așezați cu grijă următoarea stivă pe stiva deja încărcată, fără a mai ajusta glisoarele. |
|
|
|
12 |
 IMPORTANT
Asigurați-vă că stiva de suporturi de imprimare încărcată nu depășește marcajul pentru limita de încărcare de pe glisorul din spate. Stiva de suporturi de imprimare încărcată va avea maximum 63 mm / 2,48" (tăvile 1 și 2) sau 181 mm / 7,13" (tăvile de hârtie 3 și 4). |
||
|
13 |
Împingeți cu grijă tava de hârtie în spate până ce se fixează în poziție cu un clic. |
|
|
Dacă erorile de separare a colilor apar cu placa metalică intercalată aflată în tava de hârtie, scoateți placa. De asemenea, atunci când treceți la o hârtie cu greutate redusă, scoateți placa metalică intercalată.
|
Acțiune |
|||
|---|---|---|---|
|
1 |
Deschideți tava de hârtie în care a survenit eroarea de separare a colilor folosind programul, vizualizarea tăvilor sau butonul de pe panoul de control al modulului de hârtie. Puteți deschide o singură tavă la un moment dat. Tava de hârtie se deschide imediat ce acest lucru este posibil. |
||
|
2 |
Rotiți rozeta în sens antiorar pentru a îndepărta glisoarele laterale de stiva încărcată. |
|
|
|
3 |
Strângeți mânerul verde al glisorului frontal pentru a îndepărta glisoarele de pe marginea posterioară. |
|
|
|
4 |
Scoateți stiva. Depozitați cu atenție suporturile de imprimare rămase în ambalajul original sau alt material rezistent la umezeală. Utilizați orientarea originală a pachetului. |
||
|
5 |
Scoateți placa metalică intercalată. |
||
|
6 |
Reinițializați tava de hârtie:
|
Indicatorii de stare pentru tavă de hârtie goală |
|
|
7 |
Redeschideți tava de hârtie. |
||
|
8 |
Luați stiva de suporturi de imprimare care trebuie încărcată. Mai întâi, introduceți o stivă mică, pentru a ajusta glisoarele. Urmați direcția săgeții de pe eticheta ambalajului pentru a încărca colile cu fața în sus în tava de hârtie. Așezați cu atenție stiva în centrul tăvii de hârtie, aliniată cu placa de ghidare din stânga. |
|
|
|
9 |
Rotiți lent rozeta în sens orar până când glisoarele laterale ating stiva fără a o deteriora. |
|
|
|
10 |
Strângeți mânerul verde de pe glisorul frontal pentru a lipi cu atenție de stivă glisoarele de pe marginea posterioară, fără a deteriora stiva. |
|
|
|
11 |
Luați următoarea stivă de suporturi de imprimare. Nu încărcați simultan mai mult de 500 de coli. Așezați cu grijă următoarea stivă pe stiva deja încărcată, fără a mai ajusta glisoarele. |
|
|
|
12 |
IMPORTANT
Asigurați-vă că stiva de suporturi de imprimare încărcată nu depășește marcajul pentru limita de încărcare de pe glisorul din spate. Stiva de suporturi de imprimare încărcată va avea maximum 63 mm / 2,48" (tăvile 1 și 2) sau 181 mm / 7,13" (tăvile de hârtie 3 și 4). |
||
|
13 |
Împingeți cu grijă tava de hârtie în spate până ce se fixează în poziție cu un clic. |
|
|

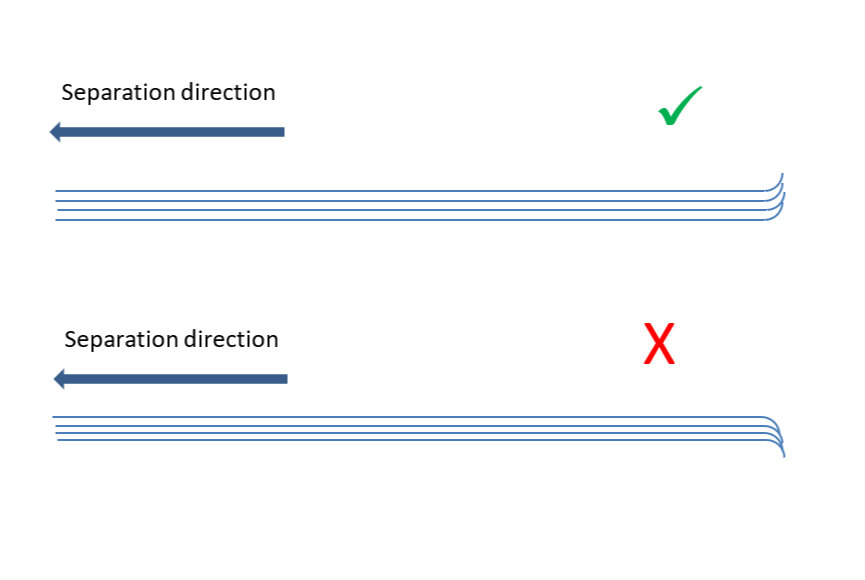

Pentru performanțe optime ale modulului de introducere a hârtiei, utilizați numai suporturi de imprimare cu margini drepte și lipsite de imperfecțiuni. Dacă este posibil, evitați suporturile de imprimare cu bavuri. Dacă este într-adevăr necesar să utilizați suporturi de imprimare cu bavuri, este foarte important să acordați atenție orientării bavurilor. Dacă bavurile sunt orientate în sus, riscul de erori de separare a colilor este mult mai mic decât atunci când bavurile sunt orientate în jos. Consultați imaginea de mai jos.
