Se ocorrerem erros de separação de folhas para material com gramagem pesada (>270 g/m²/100 lb cover), recomendamos a inserção de uma placa metálica na bandeja de papel. A placa metálica só deve ser inserida se os erros de separação de folhas já tiverem ocorrido.
NOTA
Se o material com gramagem pesada não causar erros de separação, NÃO utilize a placa metálica. Neste caso, a utilização da placa metálica poderá inclusivamente resultar em erros de separação de folha dupla.
NOTA
Os erros de separação de folhas também podem ocorrer quando utiliza material de gramagem inferior, sobretudo quando o material for muito rígido. Neste caso, também recomendamos a inserção da placa metálica.
Retire a placa metálica que está localizada atrás da porta frontal do módulo de entrada de papel.
Localização da placa metálica|
Ação |
|||
|---|---|---|---|
|
1 |
Abra a bandeja de papel que causa o erro de separação de folhas através da agenda, da vista de bandejas ou pressionando o botão no painel de controlo do módulo de papel. Só é possível abrir uma bandeja de cada vez. A bandeja de papel abre-se logo que possível. |
||
|
2 |

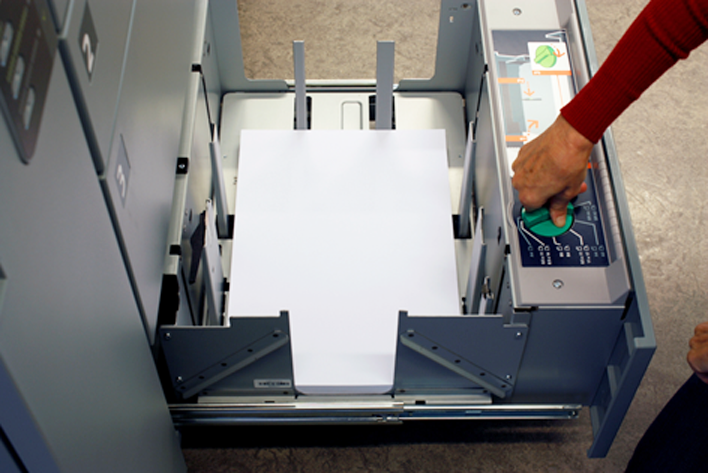

Rode o botão na direção contrária à dos ponteiros do relógio para afastar os seletores laterais da pilha carregada. |
|
|
|
3 |
Aperte o manípulo verde do seletor frontal para afastar os seletores de deslocamento da margem da pilha. |
|
|
|
4 |
Remova a pilha. Armazene cuidadosamente o material restante na embalagem original ou noutro recipiente à prova de humidade. Utilize a orientação original da embalagem. |
||
|
5 |
Insira a placa metálica na posição correta, veja a imagem. |
|
|
|
6 |
Reinicialize a bandeja de papel:
|
Indicador de estado de uma bandeja de papel vazia |
|
|
7 |
Reabra a bandeja de papel. |
||
|
8 |
Carregue a pilha de material. Primeiro, utilize uma pilha pequena para ajustar os deslizadores. Utilize a direção da seta na etiqueta da embalagem para carregar as folhas viradas para cima na bandeja de papel. Coloque cuidadosamente a pilha no meio da bandeja de papel, alinhada contra a placa guia da esquerda. |
|
|
|
9 |
Rode lentamente o botão na direção dos ponteiros do relógio até que os seletores laterais toquem na pilha sem a danificar. |
|
|
|
10 |
Aperte o manípulo verde do seletor frontal para mover os seletores de deslocamento de margem no sentido da pilha sem a danificar. |
|
|
|
11 |
Segure a próxima pilha do material. Não carregue mais de 500 folhas ao mesmo tempo. Coloque cuidadosamente a nova pilha na pilha já carregada sem ajustar os seletores. |
|
|
|
12 |
 IMPORTANTE
Certifique-se de que a altura da pilha de material colocado não excede a marca limite de colocação no seletor posterior. Ou seja, a pilha de material carregado tem no máximo 63 mm/2,48" (bandejas de papel 1 e 2) ou 181 mm/7,13" (bandejas de papel 3 e 4). |
||
|
13 |
Volte a empurrar cuidadosamente a bandeja de papel até esta encaixar produzindo um clique. |
|
|
Se ocorrerem erros de separação de folhas quando a placa metálica estiver colocada na bandeja de papel, retire-a. Além disso, quando mudar para um papel com uma gramagem reduzida, retire a placa metálica.
|
Ação |
|||
|---|---|---|---|
|
1 |
Abra a bandeja de papel que causa o erro de separação de folhas através da agenda, da vista de bandejas ou pressionando o botão no painel de controlo do módulo de papel. Só é possível abrir uma bandeja de cada vez. A bandeja de papel abre-se logo que possível. |
||
|
2 |
Rode o botão na direção contrária à dos ponteiros do relógio para afastar os seletores laterais da pilha carregada. |
|
|
|
3 |
Aperte o manípulo verde do seletor frontal para afastar os seletores de deslocamento da margem da pilha. |
|
|
|
4 |
Remova a pilha. Armazene cuidadosamente o material restante na embalagem original ou noutro recipiente à prova de humidade. Utilize a orientação original da embalagem. |
||
|
5 |
Retire a placa metálica. |
||
|
6 |
Reinicialize a bandeja de papel:
|
Indicador de estado de uma bandeja de papel vazia |
|
|
7 |
Reabra a bandeja de papel. |
||
|
8 |
Carregue a pilha de material. Primeiro, utilize uma pilha pequena para ajustar os deslizadores. Utilize a direção da seta na etiqueta da embalagem para carregar as folhas viradas para cima na bandeja de papel. Coloque cuidadosamente a pilha no meio da bandeja de papel, alinhada contra a placa guia da esquerda. |
|
|
|
9 |
Rode lentamente o botão na direção dos ponteiros do relógio até que os seletores laterais toquem na pilha sem a danificar. |
|
|
|
10 |
Aperte o manípulo verde do seletor frontal para mover os seletores de deslocamento de margem no sentido da pilha sem a danificar. |
|
|
|
11 |
Segure a próxima pilha do material. Não carregue mais de 500 folhas ao mesmo tempo. Coloque cuidadosamente a nova pilha na pilha já carregada sem ajustar os seletores. |
|
|
|
12 |
IMPORTANTE
Certifique-se de que a altura da pilha de material colocado não excede a marca limite de colocação no seletor posterior. Ou seja, a pilha de material carregado tem no máximo 63 mm/2,48" (bandejas de papel 1 e 2) ou 181 mm/7,13" (bandejas de papel 3 e 4). |
||
|
13 |
Volte a empurrar cuidadosamente a bandeja de papel até esta encaixar produzindo um clique. |
|
|
Para obter o melhor desempenho do módulo de entrada de papel, utilize apenas material com extremidades afiadas e definidas. Não utilize material com rebarbas, se possível. Se for mesmo necessário utilizar material com rebarbas, é muito importante prestar atenção à orientação das rebarbas. Se os rebarbas apontarem para cima, é muito menor a probabilidade de ocorrerem erros de separação de folhas do que quando as rebarbas apontam para baixo. Consulte a imagem abaixo.
