Jeśli występują błędy separacji arkuszy dla ciężkich nośników (> 270 g/m² / 100 lb cover), zaleca się włożenie metalowej wkładki dociskowej do tacy na papier. Metalową wkładkę dociskową należy włożyć tylko wtedy, gdy wystąpiły już błędy separacji arkuszy.
UWAGA
Jeśli ciężki nośnik nie powoduje błędów separacji, NIE używaj metalowej wkładki dociskowej. W takim przypadku użycie metalowej wkładki dociskowej może nawet skutkować błędami separacji podwójnych arkuszy.
UWAGA
Błędy separacji arkuszy mogą również wystąpić, gdy używasz nośników o mniejszej gramaturze, zwłaszcza gdy są one bardzo sztywne. W takim przypadku również zaleca się włożenie metalowej wkładki dociskowej.
Wyjmij metalową wkładkę dociskową, która znajduje się za przednimi drzwiczkami modułu wejściowego papieru.
Umiejscowienie metalowej wkładki dociskowej|
Akcja |
|||
|---|---|---|---|
|
1 |
Otwórz tacę na papier, która powoduje błąd separacji arkuszy, za pomocą harmonogramu, widoku tac lub przycisku na panelu sterującym modułu papieru. W danym momencie może być otwarta tylko jedna taca. Taca na papier otwiera się możliwie szybko. |
||
|
2 |
Przekręć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby odsunąć suwaki boczne od załadowanego stosu. |
|
|
|
3 |
Naciśnij zieloną dźwignię suwaka przedniego, aby odsunąć od stosu suwaki tylne. |
|
|
|
4 |
Wyjmij stos. Ostrożnie zapakuj pozostałe nośniki w oryginalny materiał opakowania lub inny materiał odporny na wilgoć. Użyj pierwotnej orientacji paczki. |
||
|
5 |
Włóż metalową wkładkę dociskową we właściwej pozycji, patrz rysunek. |
|
|
|
6 |
Ponowne inicjowanie tacy na papier:
|
Wskaźnik stanu pustej tacy na papier |
|
|
7 |
Ponownie otwórz tacę na papier. |
||
|
8 |

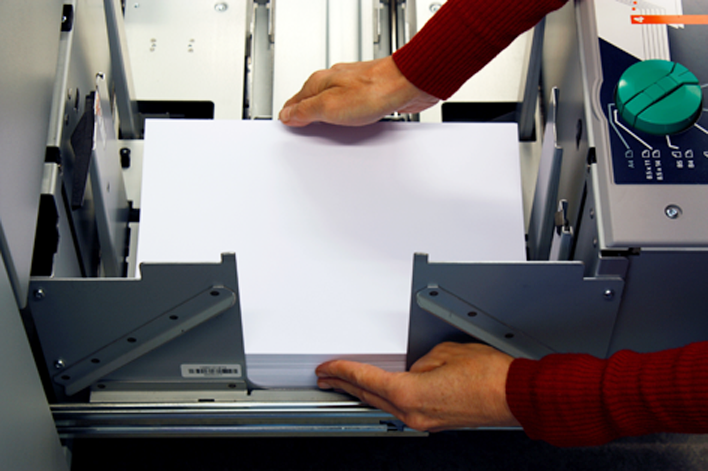

Weź nowy stos nośników do załadowania. Najpierw weź mały stos, aby dostosować suwaki. Zwróć uwagę na kierunek strzałki na etykiecie opakowania, aby załadować arkusze preferowaną stroną do góry na tacę na papier. Ostrożnie umieść stos w środku tacy na papier, wyrównując go względem płyty prowadnicy po lewej stronie. |
|
|
|
9 |

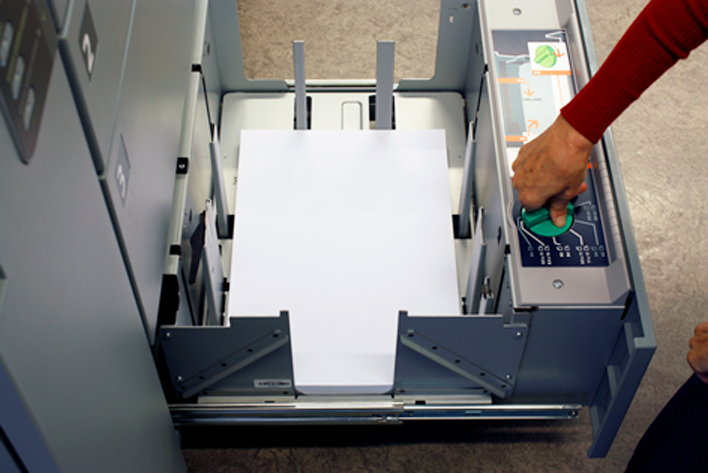

Powoli przekręcaj pokrętło w kierunku zgodnym z ruchem wskazówek zegara, dopóki suwaki boczne nie zetkną się ze stosem, nie uszkadzając go. |
|
|
|
10 |
Naciśnij zieloną dźwignię suwaka przedniego, aby ostrożnie dosunąć suwaki tylne do stosu, nie uszkadzając go. |
|
|
|
11 |
Weź następny stos nośników. Nie należy jednocześnie ładować więcej niż 500 arkuszy naraz. Ostrożnie umieść nowy stos na już załadowanym stosie, nie regulując położenia suwaków. |
|
|
|
12 |
 WAŻNE

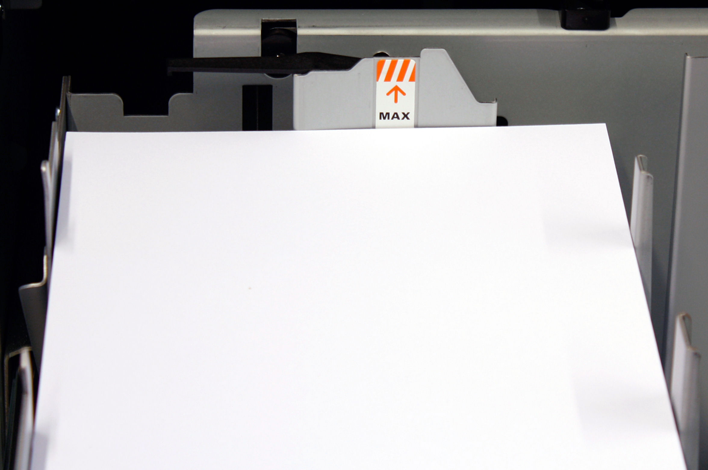

Upewnij się, że wysokość stosu nośników nie przekracza znaku limitu ładowania na suwaku tylnym. Załadowany stos nośników może mieć maksymalną wysokość 63 mm/2,48" (tace na papier 1 i 2) lub 181 mm/7,13" (tace na papier 3 i 4). |
||
|
13 |
Ostrożnie wsuń tacę na papier, aż zatrzaśnie się na swoim miejscu. |
|
|
Jeśli błąd separacji arkuszy występuje, gdy metalowa płytka dociskowa leży w tacy na papier, usuń ją. Ponadto po przejściu na papier o małej gramaturze należy usunąć metalową wkładkę dociskową.
|
Akcja |
|||
|---|---|---|---|
|
1 |
Otwórz tacę na papier, która powoduje błąd separacji arkuszy, za pomocą harmonogramu, widoku tac lub przycisku na panelu sterującym modułu papieru. W danym momencie może być otwarta tylko jedna taca. Taca na papier otwiera się możliwie szybko. |
||
|
2 |
Przekręć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby odsunąć suwaki boczne od załadowanego stosu. |
|
|
|
3 |
Naciśnij zieloną dźwignię suwaka przedniego, aby odsunąć od stosu suwaki tylne. |
|
|
|
4 |
Wyjmij stos. Ostrożnie zapakuj pozostałe nośniki w oryginalny materiał opakowania lub inny materiał odporny na wilgoć. Użyj pierwotnej orientacji paczki. |
||
|
5 |
Usuń metalową wkładkę dociskową. |
||
|
6 |
Ponowne inicjowanie tacy na papier:
|
Wskaźnik stanu pustej tacy na papier |
|
|
7 |
Ponownie otwórz tacę na papier. |
||
|
8 |
Weź nowy stos nośników do załadowania. Najpierw weź mały stos, aby dostosować suwaki. Zwróć uwagę na kierunek strzałki na etykiecie opakowania, aby załadować arkusze preferowaną stroną do góry na tacę na papier. Ostrożnie umieść stos w środku tacy na papier, wyrównując go względem płyty prowadnicy po lewej stronie. |
|
|
|
9 |
Powoli przekręcaj pokrętło w kierunku zgodnym z ruchem wskazówek zegara, dopóki suwaki boczne nie zetkną się ze stosem, nie uszkadzając go. |
|
|
|
10 |
Naciśnij zieloną dźwignię suwaka przedniego, aby ostrożnie dosunąć suwaki tylne do stosu, nie uszkadzając go. |
|
|
|
11 |
Weź następny stos nośników. Nie należy jednocześnie ładować więcej niż 500 arkuszy naraz. Ostrożnie umieść nowy stos na już załadowanym stosie, nie regulując położenia suwaków. |
|
|
|
12 |
WAŻNE
Upewnij się, że wysokość stosu nośników nie przekracza znaku limitu ładowania na suwaku tylnym. Załadowany stos nośników może mieć maksymalną wysokość 63 mm/2,48" (tace na papier 1 i 2) lub 181 mm/7,13" (tace na papier 3 i 4). |
||
|
13 |
Ostrożnie wsuń tacę na papier, aż zatrzaśnie się na swoim miejscu. |
|
|
Aby uzyskać najlepszą wydajność modułu wejściowego papieru, należy używać wyłącznie nośników o ostrych i czystych krawędziach. Jeśli to możliwe, nie używaj nośników z zadziorami. Jeśli naprawdę konieczne jest użycie nośników z zadziorami, bardzo ważne jest, aby zwrócić uwagę na orientację zadziorów. Jeśli zadziory są skierowane w górę, prawdopodobieństwo wystąpienia błędów separacji arkuszy jest znacznie mniejsze niż w przypadku, gdy zadziory są skierowane w dół. Patrz rysunek poniżej.
