Hvis det oppstår arksepareringsfeil ved bruk av tunge medier (>270 g/m² / 100 lb cover), anbefales det å sette inn en metallinnleggsplate i papirskuffen. Metallinnleggsplaten bør bare settes inn hvis det allerede har oppstått arksepareringsfeil.
MERK
IKKE bruk metallinnleggsplaten hvis tunge medier ikke forårsaker separeringsfeil. Metallinnleggsplaten vil ellers kunne forårsake dobbel arkseparering.
MERK
Arksepareringsfeil kan også oppstå når du bruker medier med lavere vekt – særlig hvis mediene er svært stive. I dette tilfellet anbefales det å sette inn metallinnleggsplaten.

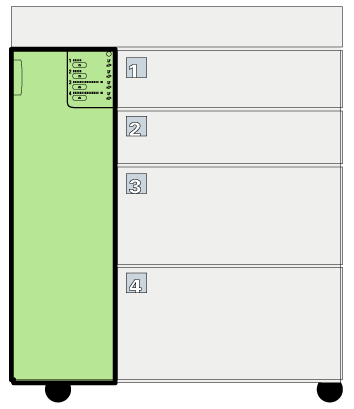

Ta ut metallinnleggsplaten som ligger bak frontdøren på papirmatingsmodulen.
Plassering av metallinnleggsplaten|
Handling |
|||
|---|---|---|---|
|
1 |
Åpne papirskuffen som forårsaker arksepareringsfeilen, via tidsplanen, magasiner-visningen eller knappen på kontrollpanelet på papirmodulen. Bare ett magasin kan åpnes om gangen. Papirskuffen åpnes så snart som mulig. |
||
|
2 |
Vri knotten mot klokken for å flytte sideglidebryterne bort fra stabelen som er lagt i. |
|
|
|
3 |
Klem det grønne håndtaket på den fremre glidebryteren for å flytte sluttkantglidebryterne bort fra stabelen. |
|
|
|
4 |
Fjern stabelen. Oppbevar resten av mediene i originalemballasjen eller et annet fuktbestandig materiale. Bruk den opprinnelige emballasjeretningen. |
||
|
5 |

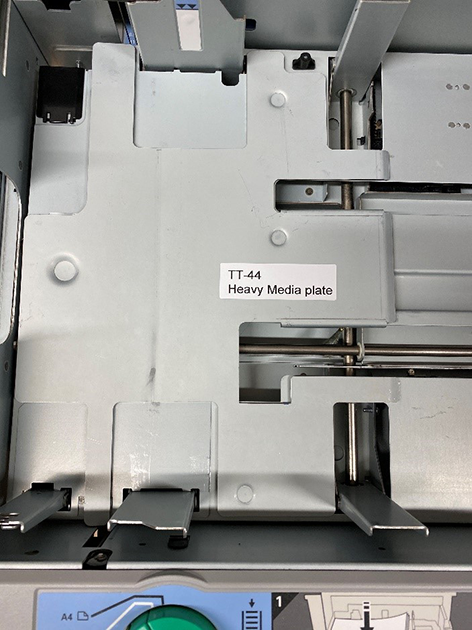

Sett inn metallinnleggsplaten i riktig posisjon som vist på bildet. |
|
|
|
6 |
Initialiser papirskuffen på nytt:
|
Statusindikator for tom papirskuff |
|
|
7 |
Åpne papirskuffen på nytt. |
||
|
8 |
Ta bunken med medier du vil legge i. Ta først en liten stabel for å justere papirførerne. Bruk pilretningen på emballasjeetiketten for å legge inn arkene med forsiden opp i papirskuffen. Legg stabelen forsiktig i midten av papirmagasinet, justert mot den venstre føringsplaten. |
|
|
|
9 |
Vri knotten sakte med klokken til sideglidebryterne berører stabelen uten å skade den. |
|
|
|
10 |
Klem det grønne håndtaket på den fremre glidebryteren for å flytte kantglidebryterne forsiktig mot stabelen uten å skade den. |
|
|
|
11 |
Ta neste mediestabel. Ikke legg inn mer enn 500 ark på én gang. Legg forsiktig den nye stabelen på stabelen som allerede ligger i, uten å justere glidebryterne. |
|
|
|
12 |
 VIKTIG
Pass på at mediestabelen som er lagt i, ikke går over lastemerket på den bakre glidebryteren. Stabelen av medier som er lagt inn, er maks. 63 mm / 2,48" (papirskuff 1 og 2) eller 181 mm / 7,13" (papirskuff 3 og 4). |
||
|
13 |
Skyv forsiktig papirmagasinet tilbake til det klikker på plass. |
|
|
Hvis det oppstår arksepareringsfeil når metallplaten ligger i papirskuffen, fjerner du den. Fjern dessuten metallinnleggsplaten når du bytter til et papir med lav papirvekt.
|
Handling |
|||
|---|---|---|---|
|
1 |
Åpne papirskuffen som forårsaker arksepareringsfeilen, via tidsplanen, magasiner-visningen eller knappen på kontrollpanelet på papirmodulen. Bare ett magasin kan åpnes om gangen. Papirskuffen åpnes så snart som mulig. |
||
|
2 |
Vri knotten mot klokken for å flytte sideglidebryterne bort fra stabelen som er lagt i. |
|
|
|
3 |
Klem det grønne håndtaket på den fremre glidebryteren for å flytte sluttkantglidebryterne bort fra stabelen. |
|
|
|
4 |
Fjern stabelen. Oppbevar resten av mediene i originalemballasjen eller et annet fuktbestandig materiale. Bruk den opprinnelige emballasjeretningen. |
||
|
5 |
Fjern metallinnleggsplaten. |
||
|
6 |
Initialiser papirskuffen på nytt:
|
Statusindikator for tom papirskuff |
|
|
7 |
Åpne papirskuffen på nytt. |
||
|
8 |
Ta bunken med medier du vil legge i. Ta først en liten stabel for å justere papirførerne. Bruk pilretningen på emballasjeetiketten for å legge inn arkene med forsiden opp i papirskuffen. Legg stabelen forsiktig i midten av papirmagasinet, justert mot den venstre føringsplaten. |
|
|
|
9 |
Vri knotten sakte med klokken til sideglidebryterne berører stabelen uten å skade den. |
|
|
|
10 |
Klem det grønne håndtaket på den fremre glidebryteren for å flytte kantglidebryterne forsiktig mot stabelen uten å skade den. |
|
|
|
11 |
Ta neste mediestabel. Ikke legg inn mer enn 500 ark på én gang. Legg forsiktig den nye stabelen på stabelen som allerede ligger i, uten å justere glidebryterne. |
|
|
|
12 |
VIKTIG
Pass på at mediestabelen som er lagt i, ikke går over lastemerket på den bakre glidebryteren. Stabelen av medier som er lagt inn, er maks. 63 mm / 2,48" (papirskuff 1 og 2) eller 181 mm / 7,13" (papirskuff 3 og 4). |
||
|
13 |
Skyv forsiktig papirmagasinet tilbake til det klikker på plass. |
|
|

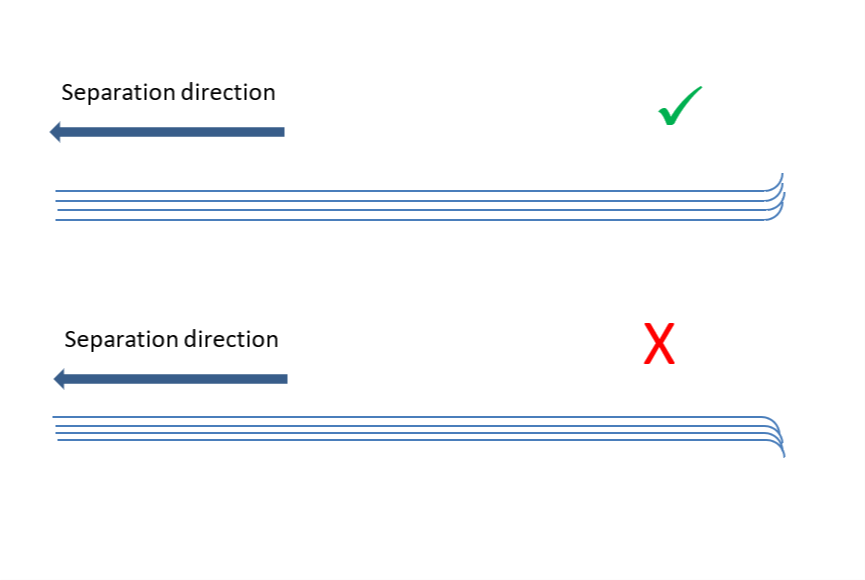

Bruk kun medier med skarpe og rene kanter for å få best mulig ytelse i papirmatingsmodulen. Unngå så langt som mulig å bruke medier med grader. Hvis det er nødvendig å bruke medier med grader, er det svært viktig å ta hensyn til retningen på gradene. Hvis gradene peker oppover, er risikoen for arksepareringsfeil mye mindre enn hvis de peker nedover. Se bildet nedenfor.
