Als zich bij zwaar materiaal (>270 g/m², 100 lb cover) fouten bij het scheiden van vellen voordoen, wordt u aangeraden een metalen inlegplaat in de papierlade te plaatsen. Plaats de metalen inlegplaat alleen als er al velscheidingsfouten zijn opgetreden.
OPMERKING
Als scheidingsfouten niet worden veroorzaakt door zwaar materiaal, gebruikt u de metalen inlegplaat NIET. In dat geval kan het gebruik van de metalen inlegplaat namelijk zelfs leiden tot dubbele scheidingen tussen vellen.
OPMERKING
Velscheidingsfouten kunnen ook optreden wanneer u lichter materiaal gebruikt, zeker als het materiaal erg stijf is. In dat geval wordt u ook aangeraden de metalen inlegplaat te plaatsen.

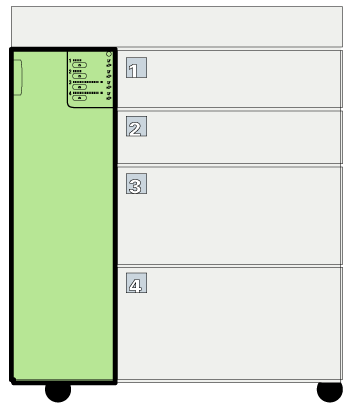

De metalen inlegplaat bevindt zich achter de deur aan de voorzijde van de papierinvoermodule.
Locatie van de metalen inlegplaat|
Actie |
|||
|---|---|---|---|
|
1 |
Open de papierlade die de velscheidingsfout veroorzaakt via het planbord, het venster Laden of de knop op het bedieningspaneel van de papiermodule. Er kan slechts één lade tegelijk geopend zijn. De papierlade wordt zo snel mogelijk geopend. |
||
|
2 |
Draai de knop linksom om de zijgeleiders bij de geplaatste stapel vandaan te verplaatsen. |
|
|
|
3 |
Knijp in de groene hendel van de voorste geleider om de geleiders voor de rand van het achterblad bij de stapel vandaan te verplaatsen. |
|
|
|
4 |
Verwijder de stapel. Plaats het resterende materiaal voorzichtig weer in de originele verpakking of in een andere vochtbestendige omhulling. Plaats het weer in de originele verpakkingsrichting. |
||
|
5 |

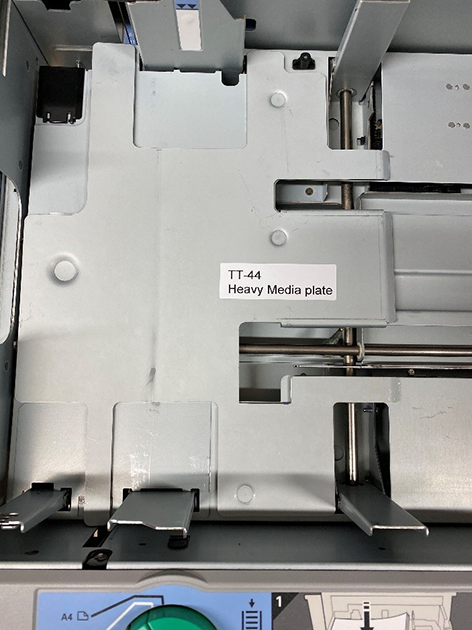

Plaats de metalen inlegplaat op de aangegeven manier. |
|
|
|
6 |
Initialiseer de papierlade opnieuw:
|
Statusindicator voor een lege papierlade |
|
|
7 |
Open de papierlade opnieuw. |
||
|
8 |
Pak de stapel materiaal die u wilt plaatsen. Neem eerst een kleine stapel om de geleiders aan te passen. Gebruik de richting van de pijl op het verpakkingslabel om de vellen met de afdrukzijde omhoog in de papierlade te plaatsen. Plaats de stapel zorgvuldig in het midden van de papierlade, tegen de linker geleideplaat aan. |
|
|
|
9 |
Draai de knop langzaam rechtsom totdat de zijgeleiders de stapel raken, maar deze niet beschadigen. |
|
|
|
10 |
Knijp in de groene hendel van de voorste geleider om de geleiders voor de rand van het achterblad voorzichtig tegen de stapel te plaatsen zonder deze te beschadigen. |
|
|
|
11 |
Neem de volgende stapel materiaal. Plaats niet meer dan 500 vellen tegelijk. Plaats de nieuwe stapel voorzichtig op de al geplaatste stapel zonder de geleiders aan te passen. |
|
|
|
12 |
 BELANGRIJK
Zorg dat de geplaatste materiaalstapel niet hoger is dan de markering voor de maximumcapaciteit op de achterste geleider. De geplaatste materiaalstapel mag dus maximaal 63 mm / 2,48" (papierlade 1 en 2) of 181 mm / 7,13" (papierlade 3 en 4) hoog zijn. |
||
|
13 |
Duw de papierlade voorzichtig terug totdat deze op zijn plaats vastklikt. |
|
|
Als er velscheidingsfouten optreden wanneer de metalen inlegplaat in de papierlade is geplaatst, moet u deze inlegplaat verwijderen. Verwijder de inlegplaat ook als u overschakelt naar een papiersoort met een laag papiergewicht.
|
Actie |
|||
|---|---|---|---|
|
1 |
Open de papierlade die de velscheidingsfout veroorzaakt via het planbord, het venster Laden of de knop op het bedieningspaneel van de papiermodule. Er kan slechts één lade tegelijk geopend zijn. De papierlade wordt zo snel mogelijk geopend. |
||
|
2 |
Draai de knop linksom om de zijgeleiders bij de geplaatste stapel vandaan te verplaatsen. |
|
|
|
3 |
Knijp in de groene hendel van de voorste geleider om de geleiders voor de rand van het achterblad bij de stapel vandaan te verplaatsen. |
|
|
|
4 |
Verwijder de stapel. Plaats het resterende materiaal voorzichtig weer in de originele verpakking of in een andere vochtbestendige omhulling. Plaats het weer in de originele verpakkingsrichting. |
||
|
5 |
Verwijder de metalen inlegplaat. |
||
|
6 |
Initialiseer de papierlade opnieuw:
|
Statusindicator voor een lege papierlade |
|
|
7 |
Open de papierlade opnieuw. |
||
|
8 |
Pak de stapel materiaal die u wilt plaatsen. Neem eerst een kleine stapel om de geleiders aan te passen. Gebruik de richting van de pijl op het verpakkingslabel om de vellen met de afdrukzijde omhoog in de papierlade te plaatsen. Plaats de stapel zorgvuldig in het midden van de papierlade, tegen de linker geleideplaat aan. |
|
|
|
9 |
Draai de knop langzaam rechtsom totdat de zijgeleiders de stapel raken, maar deze niet beschadigen. |
|
|
|
10 |
Knijp in de groene hendel van de voorste geleider om de geleiders voor de rand van het achterblad voorzichtig tegen de stapel te plaatsen zonder deze te beschadigen. |
|
|
|
11 |
Neem de volgende stapel materiaal. Plaats niet meer dan 500 vellen tegelijk. Plaats de nieuwe stapel voorzichtig op de al geplaatste stapel zonder de geleiders aan te passen. |
|
|
|
12 |
BELANGRIJK
Zorg dat de geplaatste materiaalstapel niet hoger is dan de markering voor de maximumcapaciteit op de achterste geleider. De geplaatste materiaalstapel mag dus maximaal 63 mm / 2,48" (papierlade 1 en 2) of 181 mm / 7,13" (papierlade 3 en 4) hoog zijn. |
||
|
13 |
Duw de papierlade voorzichtig terug totdat deze op zijn plaats vastklikt. |
|
|

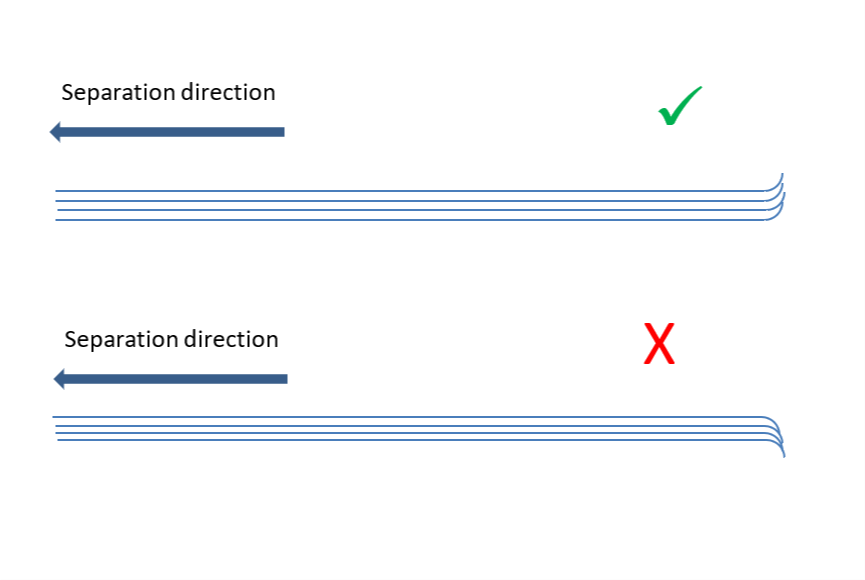

Gebruik voor optimale prestaties van de papierinvoermodule alleen materiaal met scherpe en schone randen. Gebruik zo mogelijk geen materialen met braamranden. Als het echt nodig is om materiaal met braamranden te gebruiken, moet u goed letten op de richting van de braamranden. Als de randen omhoog wijzen, is de kans op fouten bij het scheiden van vellen veel kleiner dan wanneer de randen omlaag wijzen. Zie de onderstaande afbeelding.
