Si se producen errores de separación de hojas con materiales pesados (>270 g/m²/100 lb cover), se recomienda insertar una placa de metal en la bandeja de papel. La placa de metal solo debe insertarse si ya se han producido errores de separación de hojas.
NOTA
Si el material pesado no causa errores de separación, NO utilice la placa de metal. En este caso, el uso de la placa de metal podría incluso producir errores de separación de hojas dobles.
NOTA
Los errores de separación de hojas también pueden producirse cuando se utiliza material de menor peso, sobre todo cuando el material es muy rígido. En este caso, también se recomienda insertar la placa de metal.
Extraiga la placa de metal que se encuentra detrás de la puerta delantera del módulo de entrada de papel.

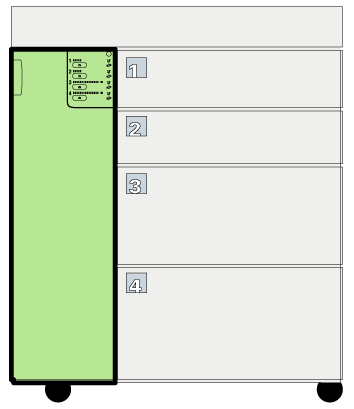

Ubicación de la placa de metal|
Acción |
|||
|---|---|---|---|
|
1 |
Abra la bandeja de papel que causa el error de separación de hojas a través del calendario, la vista de bandejas o el botón del panel de control del módulo de papel. No se pueden abrir varias bandejas al mismo tiempo. La bandeja de papel se abrirá tan pronto como sea posible. |
||
|
2 |
Gire el mando en sentido contrario a las agujas del reloj para separar las guías laterales de la pila de material. |
|
|
|
3 |
Presione el tirador verde que se encuentra en la guía frontal para separar las guías exteriores traseras de la pila de material. |
|
|
|
4 |
Retire la pila. Guarde con cuidado el material restante en el embalaje original o en otro embalaje antihumedad. Mantenga la orientación original del paquete. |
||
|
5 |

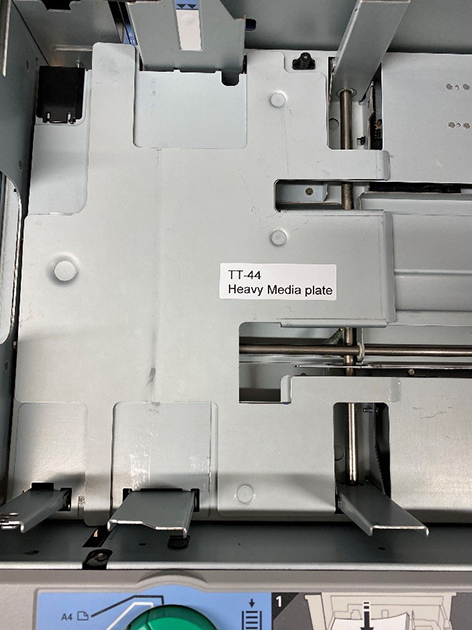

Inserte la placa de metal en la posición correcta (consulte la imagen). |
|
|
|
6 |
Reinicie la bandeja de papel:
|
Indicador de estado de una bandeja de papel vacía |
|
|
7 |
Vuelva a abrir la bandeja de papel. |
||
|
8 |
Tome la pila de material para cargarla. Primero, tome una pila pequeña para ajustar las guías. Siga la dirección que indica la flecha de la etiqueta del embalaje para cargar las hojas boca arriba en la bandeja de papel. Coloque suavemente la pila en mitad de la bandeja de papel y alinéela con la placa guía de la izquierda. |
|
|
|
9 |
Gire lentamente el mango en el sentido de las agujas del reloj hasta que las guías laterales toquen la pila sin dañarla. |
|
|
|
10 |
Presione el tirador verde de la guía frontal para acercar las guías exteriores a la pila con cuidado de no dañarla. |
|
|
|
11 |
Tome la siguiente pila de papel. No cargue más de 500 hojas a la vez. Con cuidado, coloque la nueva pila sobre el papel que ya está cargado sin ajustar las guías. |
|
|
|
12 |
 IMPORTANTE
Asegúrese de que la pila de material no supera la marca de límite de carga de la guía trasera. El tamaño máximo de la pila cargada debe ser de 63 mm / 2,48" (bandejas de papel 1 y 2) o 181 mm / 7,13" (bandejas de papel 3 y 4). |
||
|
13 |
Presione con cuidado la bandeja de papel hasta que quede perfectamente encajada. |
|
|
Si se producen errores de separación de hojas cuando la placa de metal entra en la bandeja de papel, retírela. Asimismo, si cambia a un papel que tiene un gramaje bajo, retire la placa de metal.
|
Acción |
|||
|---|---|---|---|
|
1 |
Abra la bandeja de papel que causa el error de separación de hojas a través del calendario, la vista de bandejas o el botón del panel de control del módulo de papel. No se pueden abrir varias bandejas al mismo tiempo. La bandeja de papel se abrirá tan pronto como sea posible. |
||
|
2 |
Gire el mando en sentido contrario a las agujas del reloj para separar las guías laterales de la pila de material. |
|
|
|
3 |
Presione el tirador verde que se encuentra en la guía frontal para separar las guías exteriores traseras de la pila de material. |
|
|
|
4 |
Retire la pila. Guarde con cuidado el material restante en el embalaje original o en otro embalaje antihumedad. Mantenga la orientación original del paquete. |
||
|
5 |
Retire la placa de metal. |
||
|
6 |
Reinicie la bandeja de papel:
|
Indicador de estado de una bandeja de papel vacía |
|
|
7 |
Vuelva a abrir la bandeja de papel. |
||
|
8 |
Tome la pila de material para cargarla. Primero, tome una pila pequeña para ajustar las guías. Siga la dirección que indica la flecha de la etiqueta del embalaje para cargar las hojas boca arriba en la bandeja de papel. Coloque suavemente la pila en mitad de la bandeja de papel y alinéela con la placa guía de la izquierda. |
|
|
|
9 |
Gire lentamente el mango en el sentido de las agujas del reloj hasta que las guías laterales toquen la pila sin dañarla. |
|
|
|
10 |
Presione el tirador verde de la guía frontal para acercar las guías exteriores a la pila con cuidado de no dañarla. |
|
|
|
11 |
Tome la siguiente pila de papel. No cargue más de 500 hojas a la vez. Con cuidado, coloque la nueva pila sobre el papel que ya está cargado sin ajustar las guías. |
|
|
|
12 |
IMPORTANTE
Asegúrese de que la pila de material no supera la marca de límite de carga de la guía trasera. El tamaño máximo de la pila cargada debe ser de 63 mm / 2,48" (bandejas de papel 1 y 2) o 181 mm / 7,13" (bandejas de papel 3 y 4). |
||
|
13 |
Presione con cuidado la bandeja de papel hasta que quede perfectamente encajada. |
|
|

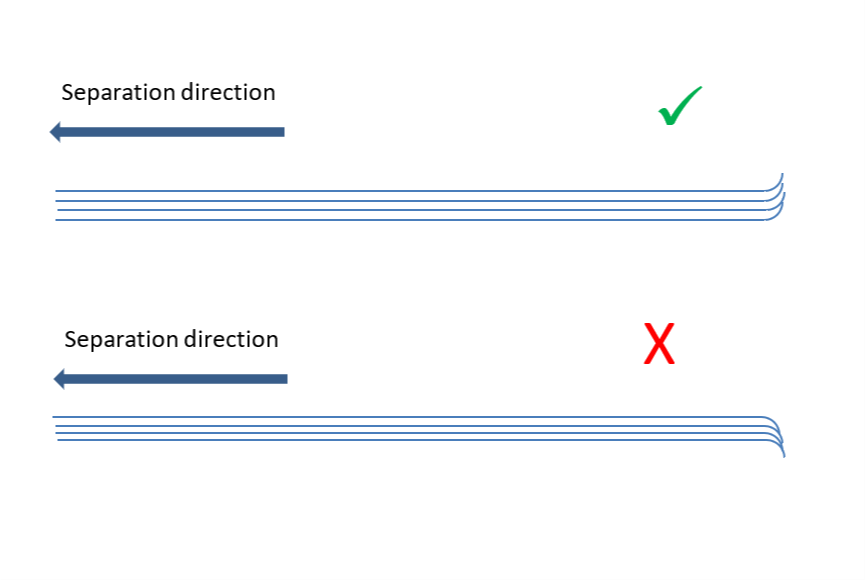

Para obtener el máximo rendimiento del módulo de entrada de papel, utilice solo material con bordes afilados y limpios. No utilice material con rebabas si es posible. Si realmente es necesario utilizar material con rebabas, es muy importante que preste atención a la orientación de estas. Si están orientadas hacia arriba, la posibilidad de que se produzcan errores de separación de hojas es mucho menor que si lo están hacia abajo. Consulte la imagen siguiente.
