Mät diagram med i1Pro3-spektrofotometern

För materialfamiljkalibrering och färgverifiering använder du en i1Pro3 spektrofotometer (i1Pro2 stöds också) för att mäta diagram.

Du kan använda linjalen som tillhör utrustningen för att förhindra att du vidrör bläcklagret på diagrammet med i1Pro3 spektrofotometern.

Förbereda mätningen

i1Pro3-spektrofotometer

1. Se till att du vet vilka målmaterial som ska användas för att utföra mätningen.

2. Förbered målmaterialet för att skriva ut diagrammen.

3. Anslut i1Pro3 spektrofotometern till USB-porten på kontrollpanelen.

4. Se till att det skyddande skjutreglaget visar kalibreringsplattans vita kalibreringspanel, och placera i1Pro3-spektrofotometern på kalibreringsplattan.

5. Tryck ned mätknappen. Statusindikatorlamporna blinkar vitt när i1Pro3-spektrofotometern är klar att använda.

Mäta tabeller

1. Lägg fem tomma ark under kalibreringsdiagrammet.

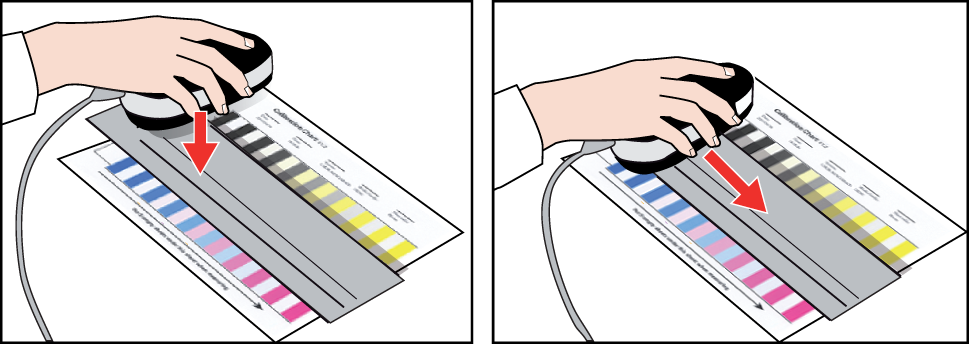

2. Placera i1Pro3-spektrofotometern på diagrammet eller i vagnen på linjalen.

3. Tryck på mätknappen i en sekund och flytta sedan i1Pro3-spektrofotometern över den första raden av korrigeringar.

4. Upprepa steg 3 för varje rad.
