Для калибровки семейства носителей и проверки цветов при измерении схем используется i1Pro3 спектрофотометр (также поддерживается i1Pro2).
Вы можете использовать линейку для оборудования, чтобы не касаться слоя чернил спектрофотометром i1Pro3.
Спектрофотометр i1Pro3Проверьте, какой целевой носитель должен использоваться для измерения.
Подготовьте целевой носитель для печати схем.
Подключите спектрофотометр i1Pro3 к USB-разъему на панели управления.
Убедитесь, что защитная задвижка установлена на белой плитке калибровочной пластины, и поместите спектрофотометр i1Pro3 на калибровочную пластину.
Нажмите кнопку измерения. Когда спектрофотометр i1Pro3 будет готов к использованию, световые индикаторы состояния начнут периодически вспыхивать.
Поместите пять пустых листов под схему калибровки.

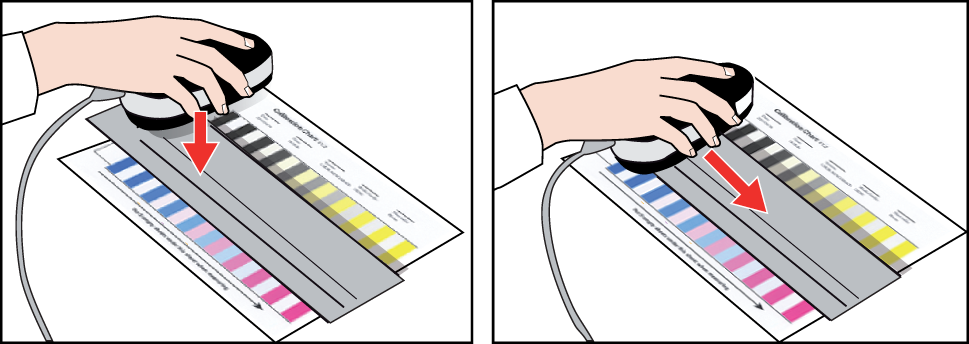

Поместите спектрофотометр i1Pro3 на схему или в держателе на линейке.
Удерживайте нажатой кнопку измерения 1 секунду, а затем переместите спектрофотометр i1Pro3 через первый ряд пятен.
Повторите действие 3 для всех других рядов.
