Mål diagrammer med i1Pro3-spektrofotometeret

Til mediegruppekalibrering og fargevalidering bruker du et i1Pro3-spektrofotometer (i1Pro2 støttes også) til å måle diagrammer.

Du kan bruke linjalen som følger med utstyret, til å unngå at du berøring blekklaget på diagrammet med i1Pro3-spektrofotometeret.

Forbered målingen

i1Pro3-spektrofotometer

1. Forsikre deg om at du vet hvilke målmedier målingen må utføres med.

2. Gjør klar målmediene som diagrammene skal skrives ut på.

3. Koble i1Pro3-spektrofotometeret til USB-porten i kontrollpanelet.

4. Pass på at den beskyttende glidebryteren viser den hvite kalibreringsruten på kalibreringsplaten, og plasser i1Pro3-spektrofotometeret på kalibreringsplaten.

5. Trykk på måleknappen. Statusindikatorlampen pulserer hvitt når i1Pro3-spektrofotometeret er klart til bruk.

Mål diagrammer

1. Legg fem blanke ark under kalibreringskartet.

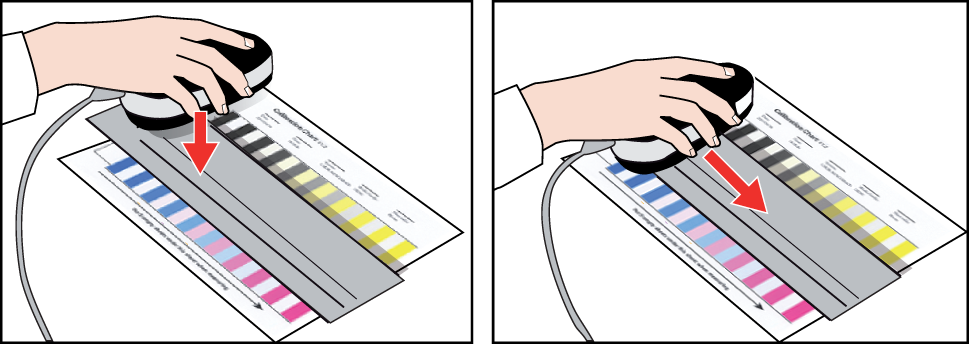

2. Plasser i1Pro3-spektrofotometeret på kartet eller i vognen på linjalen.

3. Hold inne måleknappen i 1 sekund, og flytt deretter i1Pro3-spektrofotometeret over den første raden med felt.

4. Gjenta trinn 3 for hver av de andre radene.
