Misurazione dei grafici con lo spettrofotometro i1Pro3

Per la calibrazione della famiglia di supporti e la convalida colore si utilizza uno spettrofotometro i1Pro3 (i1Pro2) per misurare i grafici.

È possibile utilizzare il righello in dotazione con l'apparecchiatura per impedire di toccare il livello dell'inchiostro sul grafico con lo spettrofotometro i1Pro3.

Preparazione della misurazione

Spettrofotometro i1Pro3

1. Accertarsi di sapere quali supporti target devono essere utilizzati per eseguire la misurazione.

2. Preparare i supporti target per stampare i grafici.

3. Collegare lo spettrofotometro i1Pro3 alla porta USB del pannello di controllo.

4. Accertarsi che il cursore protettivo mostri il riquadro di calibrazione bianco della piastra di calibrazione, quindi posizionare lo spettrofotometro i1Pro3 sulla piastra di calibrazione.

5. Premere il pulsante di misurazione. Le spie di stato lampeggiano in bianco quando lo spettrofotometro i1Pro3 è pronto per l'uso.

Misurazione dei grafici

1. Posizionare cinque fogli bianchi sotto lo schema di calibrazione.

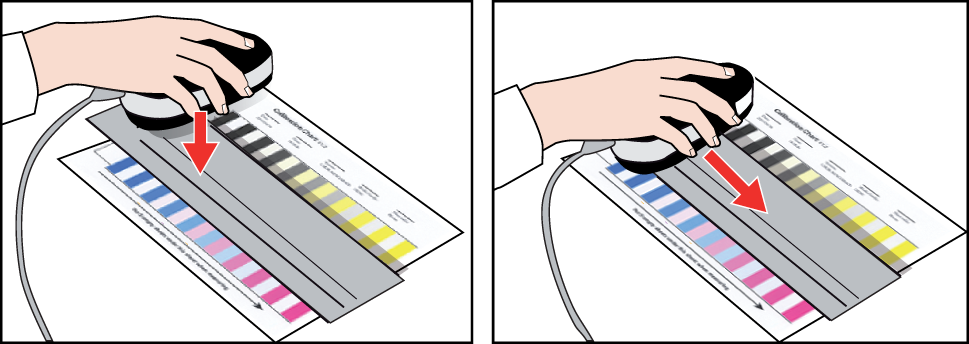

2. Posizionare lo spettrofotometro i1Pro3 sul grafico o nel carrello del righello.

3. Premere il pulsante di misurazione per 1 secondo, quindi spostare lo spettrofotometro i1Pro3 sulla prima riga delle patch.

4. Ripetere il passaggio 3 per l'altra riga.
