Måle diagrammer med i1Pro3-spektrofotometret

For mediefamiliekalibreringen og farvevalideringen kan du bruge et i1Pro3-spektrofotometer (i1Pro2 understøttes også) til at måle diagrammer.

Du kan bruge linealen, der tilhører udstyret, for at forhindre, at du trykker på blæklaget på diagrammet med i1Pro3-spektrofotometret.

Forberede målingen

i1Pro3-spektrofotometer

1. Du skal vide, hvilket målmedie der skal bruges til at udføre målingen.

2. Klargør målmediet til at udskrive diagrammerne.

3. Tilslut i1Pro3 spektrofotometer til kontrolpanelets USB-port.

4. Sørg for, at den beskyttende skyder viser det hvide kalibreringsfelt til kalibreringspladen, og placer i1Pro3-spektrofotometret på kalibreringspladen.

5. Tryk på målingsknappen. Statusindikatorernes lys blinker hvidt, når i1Pro3-spektrofotometret er klar til brug.

Måle diagrammer

1. Placer fem tomme ark under kalibreringsdiagrammet.

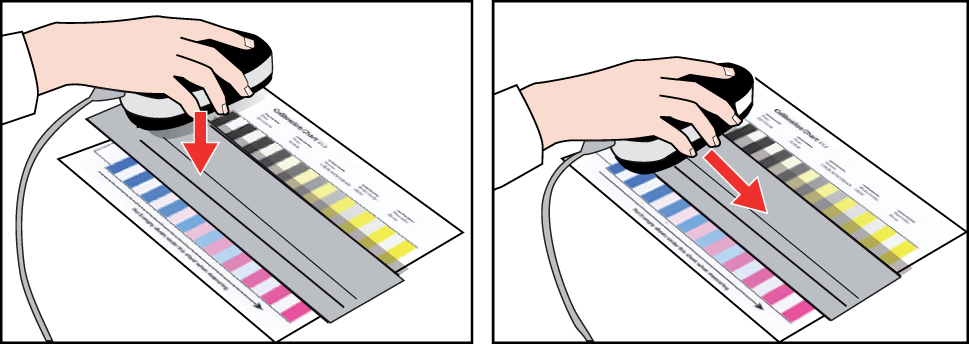

2. Placer i i1Pro3-spektrofotometret på diagrammet eller i den bevægelige del på linealen.

3. Tryk på målingsknappen i 1 sekund, og flyt derefter i i1Pro3-spektrofotometret hen over den første række af farvefelter.

4. Gentag trin 3 for hver anden række.
