System drukowania występuje w różnych konfiguracjach dostosowanych do różnych środowisk drukowania. System drukowania wyposażony jest w części podstawowe oraz elementy dodatkowe. W poniższej tabeli znajduje się opis części głównych.
UWAGA
Niniejsza instrukcja używa nazw funkcjonalnych na określenie części systemu drukowania. Niekiedy jednak zachodzi konieczność zastosowania nazwy handlowej, na przykład w celu zamówienia akcesoriów. W takich sytuacjach przydatna jest tabela z nazwami handlowymi.
Dostępność elementów dodatkowych różni się w zależności od kraju.
Podstawowy system drukowania z modułem papieru|
Opis części głównych |
|
|---|---|
|
1 |
Serwer PRISMAsync Print Server steruje wydajnością systemu drukowania, przepływem pracy oraz jakością wydruków i odwzorowania barw. |
|
2 |
Moduł papieru do przechowywania nośników |
|
3 |
Wewnętrzne tace na papier do przechowywania nośników |
|
4 |
Moduł drukowania, w którym odbywa się proces drukowania |
|
5 |
Kontrolka ostrzegawcza wyświetla stan drukarki (światło zielone, pomarańczowe lub czerwone) |
|
6 |
Pokrywa komory toneru umożliwiająca dostęp do zasobników z tonerem |
|
7 |
Automatyczny podajnik dokumentów do kopiowania i skanowania oryginałów |
|
8 |
Panel sterujący będący centralnym punktem informacyjnym dla operatora |

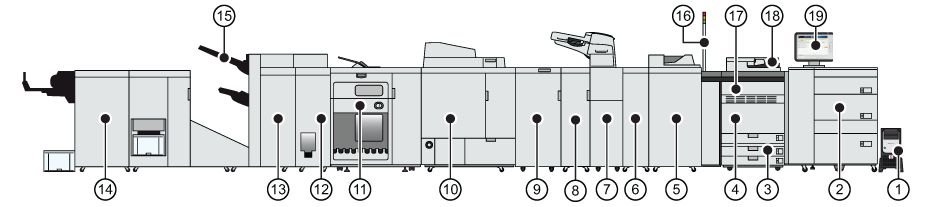

Przykład systemu drukowania rozbudowanego o kilka akcesoriów podawania i odbioru wydruków|
Opis części głównych |
|
|---|---|
|
1 |
Serwer PRISMAsync Print Server steruje wydajnością systemu drukowania, przepływem pracy oraz jakością wydruków i odwzorowania barw. |
|
2 |
Moduł papieru do przechowywania nośników |
|
3 |
Wewnętrzne tace na papier do przechowywania nośników |
|
4 |
Moduł drukowania, w którym odbywa się proces drukowania |
|
5 |
Moduł wykrywania automatycznie rejestrujący nośnik i regulujący intensywność kolorów i więcej |
|
6 |
Moduł kontroli do automatycznej kontroli jakości wydruku na podstawie obrazu referencyjnego |
|
7 |
Podajnik do podawania (wstępnie zadrukowanych) okładek i wkładek |
|
8 |
Moduł do usuwania ładunków elektrostatycznych do usuwania elektryczności statycznej z nośnika podczas drukowania |
|
9 |
Profesjonalny dziurkacz z wymiennymi zestawami form tłoczników, w celu dziurkowania lub fałdowania wydruków |
|
10 |
Oklejarka do tworzenia idealnie zbindowanych i przyciętych książek |
|
11 |
Układarka o dużej pojemności do układania dużych stosów wydruków |
|
12 |
Składarka do składania wydruków lub kopii na różne sposoby |
|
13 |
Finiszer do układarki/zszywacza: do układania i zszywania wydruków. Moduł zszywania zeszytowego tworzy zszywane broszury. Moduł dziurkowania dziurkuje wydruki. |
|
14 |
Trymer broszur do trymowania krawędzi wiodącej broszur i trymer z dwoma nożami do trymowania górnej i dolnej krawędzi broszur |
|
15 |
Taca do długich arkuszy |
|
16 |
Kontrolka ostrzegawcza wyświetla stan drukarki (światło zielone, pomarańczowe lub czerwone) |
|
17 |
Pokrywa komory toneru umożliwiająca dostęp do zasobników z tonerem |
|
18 |
Automatyczny podajnik dokumentów do kopiowania i skanowania oryginałów |
|
19 |
Panel sterujący będący centralnym punktem informacyjnym dla operatora |
|
Opcjonalne |
Nazwa handlowa |
|---|---|
|
Automatyczny podajnik dokumentów: |
Duplex Color Image Reader Unit-P |
|
Pokrywa drukarki |
Printer Cover-P |
|
Tor boczny |
Stack Bypass-D |
|
moduł papieru |
POD Deck Lite-C POD Deck Lite XL-A |
|
Duży moduł papieru |
POD Deck Lite-C POD Deck Lite XL-A |
|
Podajnik dokumentów |
Document Insertion Unit-R |
|
Moduł wykrywania |
Sensing unit-B |
|
Moduł kontroli |
Inspection unit-B |
Aby uzyskać więcej informacji, patrz Dane techniczne zasobników papieru.
|
Opcjonalne |
Nazwa handlowa |
|---|---|
|
Moduł usuwania ładunków elektrostatycznych |
Canon Static Eliminator-A1 |
|
Profesjonalny dziurkacz |
Multi Function Professional Puncher-C |
|
Oklejarka |
Perfect Binder-F |
|
Odbiornik o dużej pojemności (HCS) |
High Capacity Stacker-J |
|
Folder |
Paper Folding Unit-K |
|
Układarka/zszywacz |
Booklet Finisher-AC lub Booklet Finisher-AG |
|
Trymer broszur |
Staple Finisher-AC lub Staple Finisher-AG |
|
Trymer broszur z dwoma nożami |
Two-Knife Booklet Trimmer-B |
|
Adapter DFD (Document Finishing Device) |
DFD Adapter-B |
|
Bindownica eWire |
GBC eWire Pro |
Aby uzyskać więcej informacji, patrz Dane techniczne finiszerów.
